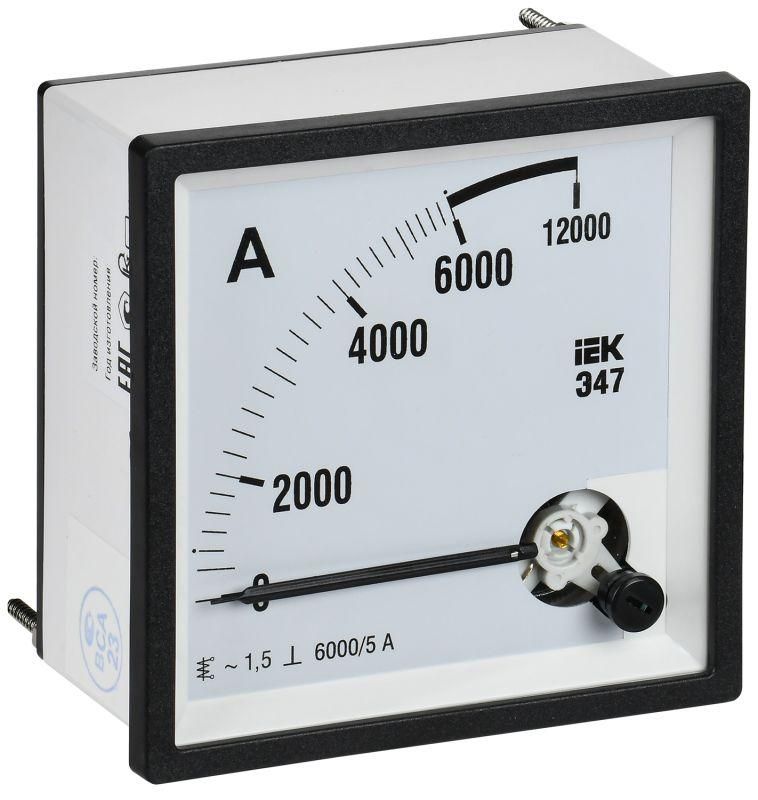

Амперметр щитовой Э47 6000/5А 1,5 96х96 мм IEK (ИЭК) IPA20-6-6000-E

Амперметр Э47 6000/5А класс точности 1,5 96х96мм от IEK предназначен для измерения силы тока в цепях переменного тока до 6000 А с использованием внешнего трансформатора тока. Устройство применяется в распределительных щитах на производстве, в ЖКХ и коммерческих зданиях. Артикул ipa20-6-6000-e соответствует стандартному исполнению для монтажа на переднюю панель.

Назначение и область применения

Амперметр Э47 6000/5А класс точности 1,5 96х96мм - аналоговый прибор для визуального контроля величины тока в электрических цепях переменного тока. Он используется совместно с трансформаторами тока (ТТ), которые снижают высокий рабочий ток до безопасного уровня 5 А, подходящего для измерения. Применяется в низковольтных комплектных устройствах: распределительных щитах, панелях управления, ячейках КРУ, на входах мощных нагрузок.

Технические характеристики

• Диапазон измерений: 0–6000 А (при подключении к ТТ с выходом 5 А)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела шкалы
• Тип тока: переменный (AC), частота 50 Гц
• Трансформаторное включение: да - требует подключения через трансформатор тока
• Габариты: 96×96 мм - стандартный формат для монтажа в панели
• Максимальное отклонение стрелки: 90° - угол поворота указателя от нуля до максимума
• Исполнение: на переднюю панель - монтируется в отверстие корпуса
• Модульное исполнение: да - совместим с типовыми модульными рамками
• Сертификация: есть - соответствие ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008
• Внесен в Госреестр средств измерений - допущен к применению в коммерческом учете

Совместимость и монтаж

Амперметр Э47 6000/5А класс точности 1,5 96х96мм устанавливается в панель через прямоугольное отверстие 92×92 мм. Подключение осуществляется к вторичной обмотке трансформатора тока (выход 5 А). Обязательно соблюдайте полярность: выводы “S1” и “S2” должны быть подключены правильно - перепутанные провода не повредят прибор, но покажут неверную величину тока. Монтаж возможен в любые щиты с модульным креплением 96×96 мм. Не требуется внешнее питание - работает от сигнала тока через катушку.

Безопасность и стандарты

Амперметр Э47 6000/5А класс точности 1,5 96х96мм соответствует требованиям безопасности ГОСТ Р 51317.3.2 и 51317.3.3 - обеспечивает электрическую изоляцию и защиту от поражения током. Защита от внешних магнитных полей реализована металлическим экранирующим кожухом вокруг катушки. Сертифицирован как средство измерений, что позволяет использовать его в системах коммерческого учёта энергии. Наличие сертификата утверждения типа гарантирует законность показаний при проверках.

Преимущества

• Высокая надёжность - механическая конструкция без электроники не выходит из строя от скачков напряжения
• Не требует питания - работает исключительно от измеряемого тока
• Чёткая визуализация - крупная шкала и широкая стрелка удобны для наблюдения с расстояния
• Стандартный размер 96×96 мм - легко заменить на любой другой прибор того же формата
• Поддержка в госреестре - можно применять там, где обязателен сертифицированный прибор

Ограничения применения

• Не подходит для постоянного тока (DC) - только для переменного тока 50 Гц
• Требует обязательного подключения к трансформатору тока - нельзя включать последовательно в цепь напрямую
• Класс точности 1,5 недостаточен для прецизионных измерений - не рекомендован для лабораторий или калибровочных работ
• Не имеет цифрового интерфейса - нельзя подключить к системам автоматизации или SCADA
• Не рассчитан на работу при температуре ниже -25C или выше +55C - указано в ТУ, но не всегда отражено явно

Примеры использования

• Контроль тока на вводе в распределительном щите производственного цеха
• Измерение нагрузки на главном автоматах в офисном здании
• Наблюдение за током двигателя насосной станции через трансформатор 6000/5 А
• Фиксация потребления в КРУ-10 кВ после трансформатора 10/0,4 кВ

Практические советы

• Выбирайте трансформатор тока с коэффициентом 6000/5 А точно соответствующим вашей сети - не используйте 5000/5 А, чтобы не получить искажённые показания
• Обязательно закорачивайте вторичную обмотку ТТ при отключении амперметра - разрыв цепи может вызвать опасное напряжение
• Проверьте посадочный диаметр отверстия в панели - он должен быть 92×92 мм, иначе прибор не войдёт
• При установке в условиях сильных вибраций (например, на станках) используйте резиновые прокладки - они снизят износ механизма
• Замена амперметра Э47 6000/5А класс точности 1,5 96х96мм на другую модель такого же формата - проста и не требует переделки проводки
