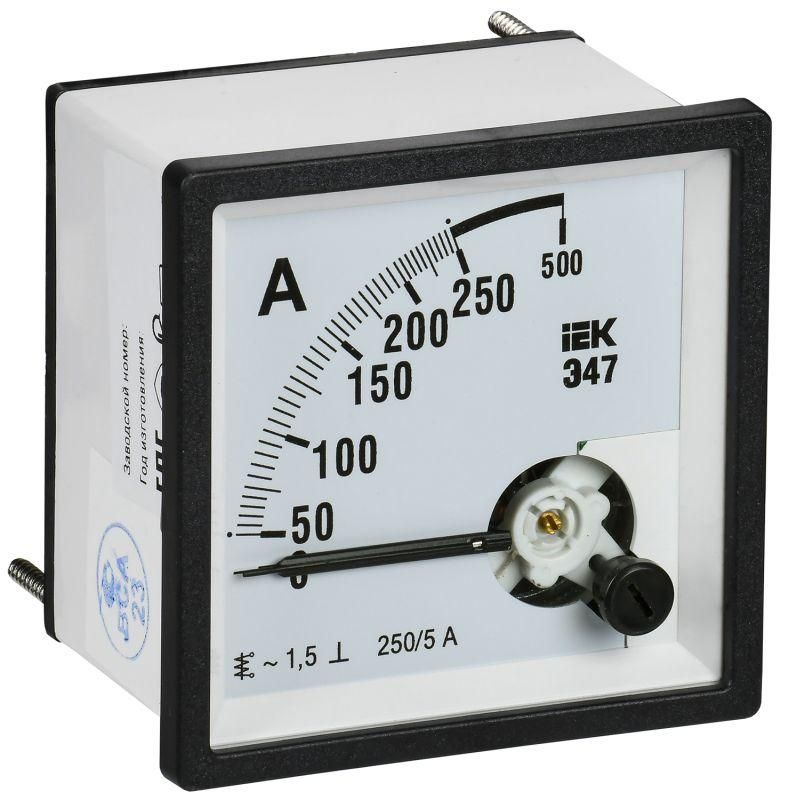

Амперметр щитовой Э47 250/5 А, кл. точн. 1,5, 72х72 мм IEK IPA10-6-0250-E

Амперметр щитовой модульный через трансформатор тока 250/5А класс точности 1,5 72×72 мм от IEK предназначен для измерения тока в распределительных щитах с использованием внешнего трансформатора тока. Устройство совместимо с типичными промышленными и бытовыми электросистемами и соответствует российским нормам на средства измерений.

Назначение и область применения

Амперметр щитовой модульный через трансформатор тока 250/5А класс точности 1,5 72×72 мм используется для контроля величины тока в цепях переменного тока до 250 А. Применяется в низковольтных распределительных щитах на объектах жилищного, коммерческого и промышленного назначения - например, в этажных щитах, шкафах управления насосами, кондиционерами, конвейерами и другим оборудованием.

Технические характеристики

• Номинальный диапазон измерений: 0–250 А - при подключении к трансформатору тока 250/5 А;
• Класс точности: 1,5 - максимальная погрешность +-1,5 % от верхней границы шкалы;
• Тип тока: переменный (AC);
• Тип подключения: исключительно через трансформатор тока (не подключается напрямую к цепи!);
• Габариты: 72 × 72 мм - стандартный размер для установки в щиты с модульными отверстиями;
• Максимальное отклонение стрелки: 90° - угол поворота указателя для полношкального показания;
• Исполнение: на переднюю панель - корпус выступает над поверхностью щита, фиксируется зажимами;
• Модульное исполнение: да - позволяет легко заменить или установить в DIN-рейку через специальную рамку;
• Сертификация: есть - устройство внесено в Госреестр средств измерений, имеет официальное утверждение типа.

Совместимость и монтаж

Амперметр щитовой модульный через трансформатор тока 250/5А класс точности 1,5 72×72 мм требует обязательного подключения к трансформатору тока с выходом 5 А. Он не работает без него. Монтаж выполняется в щите с открытым доступом к лицевой стороне:

• Вырезается отверстие 68×68 мм в е щита (по габаритам прибора);
• Закрепляется с помощью двух боковых зажимов, входящих в комплект;
• Подключение проводов осуществляется к клеммам на задней стенке - два вывода для вторичной цепи трансформатора тока (L1 и L2, 5 А);
• Не допускается переполюсовка - полярность не важна, так как измеряется переменный ток, но контакты должны быть плотно затянуты;
• Работает с любым трансформатором тока 250/5 А, имеющим коэффициент трансформации 50:1.

Безопасность и стандарты

Амперметр щитовой модульный через трансформатор тока 250/5А класс точности 1,5 72×72 мм соответствует следующим нормативам:

• ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261 - требования к аналоговым электроизмерительным приборам;
• ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 - безопасность и EMC для оборудования в электрических сетях;
• ТУ 4223-023-18461115-2008 - технические условия производства;
• Федеральный закон № 102-ФЗ - зарегистрирован в Госреестре средств измерений РФ.

Обеспечен металлический экранирующий кожух внутри корпуса - снижает влияние внешних магнитных полей, что важно в условиях высоких помех (например, рядом с частотными преобразователями).

Преимущества

• Стандартный форм-фактор 72×72 мм - совместим с большинством существующих щитов и панелей;
• Модульное исполнение - можно менять без демонтажа всей системы, просто отсоединив провода и вытащив прибор;
• Электромагнитная система - отказоустойчивая, не содержит микросхем, не боится скачков напряжения и импульсов;
• Нет необходимости в питании - работает за счет энергии измеряемого тока через трансформатор;
• Сертифицирован - подходит для использования в проектах, где требуется документально подтвержденная метрология.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC!
• Не может работать без трансформатора тока - нельзя подключать напрямую к проводнику выше 5 А;
• Точность зависит от качества трансформатора - если он некалиброванный или старый, показания будут неверными;
• Не рекомендован для мест с повышенной вибрацией - механическая система чувствительна к сотрясениям;
• Не герметичен - IP-защита не указана, поэтому не использовать во влажных помещениях без дополнительной защиты (коробки, стекло).

Примеры использования

• Контроль нагрузки на вводном автомате в квартирном щите после установки трансформатора тока вокруг фазного провода;
• Измерение потребления тока двигателем насоса в промышленном шкафе управления;
• Мониторинг рабочего тока группы светильников в офисном распределительном щите;
• Диагностический инструмент при проверке перегрузок в цепях питания ЧПУ-станков.

Практические советы

• Выбирая трансформатор тока, убедитесь, что его номинал точно 250/5 А - другие значения (например, 100/5) дадут неверные показания;
• При монтаже трансформатора тока обязательно соблюдайте направление потока тока - указано на корпусе T1/T2;
• Никогда не размыкайте вторичную цепь трансформатора тока при работающей нагрузке - возникнет опасное напряжение;
• Проверьте, чтобы провода от трансформатора были достаточно длинными и не натянуты - они должны свободно доходить до клемм амперметра;
• Для долговременной работы лучше выбирать место в щите с хорошей вентиляцией - нагрев снижает срок службы механических элементов.
