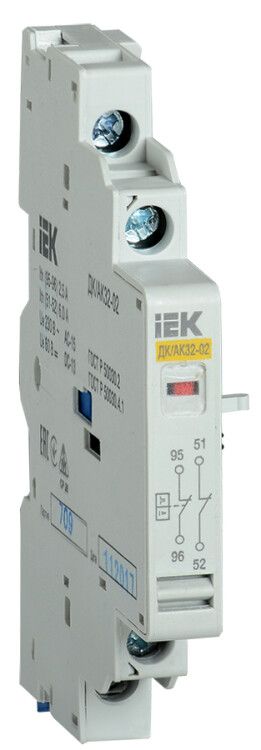

Контакт аварийный дополнительный к пускателю ПРК 2р ДК/АК32-02 - DMS11D-FA02 IEK

Контакт аварийно-дополнительный ДК/АК32-02 от IEK предназначен для расширения функционала автоматических выключателей серии ПРК-32, обеспечивая дополнительную сигнализацию и управление при срабатывании от сверхтоков. Артикул dms11d-fa02 позволяет легко найти совместимый компонент для модульной сборки.

Назначение и область применения

Контакт аварийно-дополнительный ДК/АК32-02 используется исключительно как вспомогательное устройство для автоматических выключателей ПРК-32. Он не является самостоятельным коммутационным аппаратом - его задача передавать информацию о состоянии основного аппарата: например, что произошло срабатывание по сверхтоку. Подходит для систем управления, где требуется сигнализация отказа или аварии на щите, в том числе для подключения световой или звуковой сигнализации, реле контроля состояния или PLC.

Технические характеристики

• Количество контактов: 2 нормально замкнутых (НО) + 2 нормально разомкнутых (НА) - позволяют реализовать различные логические сценарии сигнализации;
• Напряжение: до 220 В переменного тока - работает в сетях бытового и промышленного уровня;
• Токовые нагрузки:
  • AC-15: 0,3 А при 220 В;
  • AC-15: 1,5 А при 24 В;
  • DC-13: 1 А при 24 В - оптимизирован для слаботочных цепей управления;
• Подключение: винтовые зажимы - надёжная фиксация провода без необходимости специальных инструментов;
• Сечение кабеля: 0,75–1,5 мм2 - соответствует типовым медным жилам для управления;
• Защита: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли - требует установки внутри электрошкафа;
• Механический ресурс: 10 000 циклов - рассчитан на длительную работу в условиях частых срабатываний;
• Климатическое исполнение: УХЛ3 - допущен к использованию в помещениях с умеренным климатом, возможными перепадами температур и повышенной влажностью (например, холодильные камеры, неотапливаемые цеха);
• Стандарт: IEC 60947-4-1 - соответствие международному уровню безопасности для контактных элементов.

Совместимость и монтаж

Контакт аварийно-дополнительный ДК/АК32-02 совместим **только** с автоматическими выключателями серии ПРК-32 от IEK. Монтаж осуществляется боковым способом - он фиксируется прямо на корпусе ПРК-32 через механический интерфейс. Для работы необходимо предварительно установить сам выключатель, затем плотно прижать контакт к нему до характерного щелчка. Нельзя использовать этот контакт с другими сериями автоматов - даже аналогичными по габаритам.

Безопасность и стандарты

Произведён согласно требованиям стандарта IEC 60947-4-1, который регламентирует безопасность и долговечность вспомогательных контактов. Класс защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения, однако устройство нельзя применять вне закрытых шкафов. Отсутствие герметизации делает его непригодным для сырых сред, открытых площадок или мест с высокой запылённостью.

Преимущества

• Объединяет четыре типа контактов (2 НО + 2 НА) в одном компактном модуле - экономит место на DIN-рейке;
• Фиксация происходит без болтов и дополнительных креплений - снижает время монтажа;
• Чётко отделена функция сигнализации от силового контура - повышает надёжность диагностики;
• Выдерживает 10 тысяч операций - срок службы выше среднего для таких изделий;
• Работает как при постоянном, так и при переменном токе малой мощности - универсальный вариант для управления.

Ограничения применения

• Не применяется самостоятельно - только как дополнение к ПРК-32;
• Запрещено использование вне электрических шкафов из-за низкой степени защиты (IP20);
• Не предназначен для коммутации силовых цепей - максимальный ток всего 1,5 А при 24 В;
• Не рекомендован для частых импульсных нагрузок ниже 1 секунды - риск слипания контактов;
• Несовместим с автоматами других брендов, даже если они имеют похожую форму.

Примеры использования

• Сигнализация срабатывания автомата ПРК-32 на станке - включение красной лампы на пульте управления;
• Передача сигнала “отказ” в контроллер PLC системы конвейера;
• Автоматический отвод питания вторичных потребителей после срабатывания защиты;
• Подключение зуммера или реле времени для формирования задержки при восстановлении питания.

Практические советы

• Перед установкой проверьте, чтобы ПРК-32 был полностью отключен от сети - даже при отключенном основном контакте есть потенциально опасные точки;
• Используйте провода сечением 1,0 мм2 - идеальное сочетание прочности и удобства затяжки в винтовых зажимах;
• Не перегибайте провода слишком сильно возле зажимов - это может вызвать обрыв при многократных вибрациях;
• Проверяйте состояние контактов каждые 6 месяцев при активном использовании - особенно если система часто переходит в режим аварии;
• Если нужна защита от пыли и влаги - используйте внешний кожух IP54/IP65, но не пытайтесь заменить ДК/АК32-02 на более защищённый контакт - он просто не будет фиксироваться на ПРК-32.
