Аварийный + дополнительный контакт с проводами ВА-99М 63 |mccb99m-63-alax-w|EKF

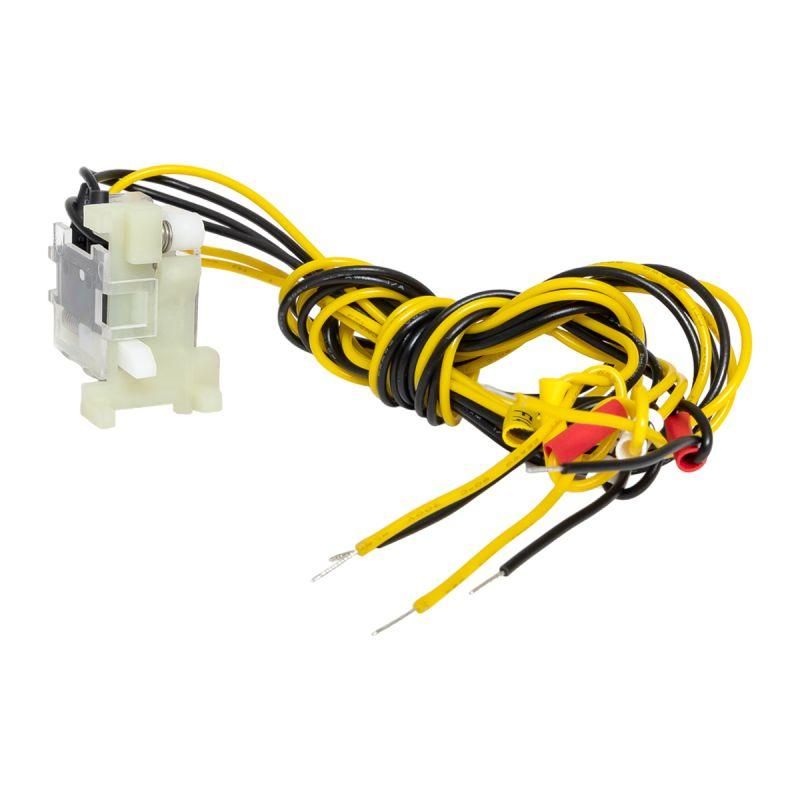

Контакт дополнительный и аварийный ВА-99М 63 с проводами от бренда EKF предназначен для установки на автоматические выключатели серии ВА-99М 63 и обеспечивает передачу сигналов о состоянии силовых контактов и сработавших защиты. Артикул mccb99m-63-alax-w позволяет точно идентифицировать компонент при закупках и сервисном обслуживании.

Назначение и область применения

Этот контакт используется для удалённой сигнализации состояния автомата ВА-99М 63. Он выполняет две задачи:

• Дополнительный контакт - показывает текущее положение силовых контактов: включен/выключен. Полезен для контроля работы оборудования через внешние цепи управления.
• Аварийный контакт - реагирует только на срабатывание автомата из-за перегрузки, КЗ, действия независимого расцепителя, расцепителя минимума напряжения или кнопки «ТЕСТ». Отличается от обычного тем, что не активируется при ручном отключении.

Подходит для систем автоматизации, щитов управления, конвейеров, насосных станций и других объектов, где требуется фиксация причин отключения.

Технические характеристики

• Номинальный рабочий ток: 0,6 А - допустимый ток в цепях сигнализации, не выше этого значения.
• Количество переключающих контактов: 2 шт. - один для сигнала “положение”, второй для сигнала “авария”.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, требует затяжки отверткой.
• Способ монтажа: сбоку - устанавливается на боковой поверхности автомата ВА-99М 63, не занимает место на верхней части корпуса.

Совместимость и монтаж

Контакт дополнительный и аварийный ВА-99М 63 с проводами совместим исключительно с автоматическими выключателями серии ВА-99М 63 от EKF. Установка возможна только после отключения питания и демонтажа крышки автомата. Монтаж осуществляется путём защёлкивания на специальные направляющие сбоку корпуса. Провода уже припаяны - дополнительно ничего не нужно готовить. После установки проверьте плотность фиксации и целостность изоляции проводов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2. Применяется в цепях низкого напряжения до 690 В переменного тока. Напряжение в цепи сигнализации не должно превышать 250 В. Для безопасной эксплуатации соблюдайте правила работ с электрооборудованием согласно ПУЭ.

Преимущества

• Объединяет два типа контактов в одном модуле - экономит место в щите и снижает количество деталей.
• Готовый набор проводов - не требует самостоятельной прокладки и обжима.
• Фиксируется механически - не выпадает даже при вибрациях.
• Работает в широком диапазоне температур - подходит для промышленных условий.

Ограничения применения

• Не для автоматических выключателей других серий - даже аналогичных по габаритам.
• Нельзя использовать в цепях с током более 0,6 А - риск оплавления контактов.
• Не рассчитан на частые коммутации - применяется только для сигнализации, а не для управления нагрузкой.
• Не работает с выключателями, у которых отсутствуют боковые крепёжные площадки - только для ВА-99М 63.

Примеры использования

• На конвейере: сигнал “авария” запускает световое предупреждение при КЗ.
• В системе освещения: “положение” передаёт состояние автомата в SCADA-систему.
• На насосной станции: аварийный контакт связывается с SMS-оповещением при срабатывании тепловой защиты.
• В распределительном щите: оба контакта используются для диагностики причины отключения - ручная операция или авария.

Практические советы

• Перед установкой убедитесь, что автомат ВА-99М 63 полностью отключён и обесточен.
• Проверьте посадочные места на наличие повреждений - деформированные направляющие не позволят правильно зафиксировать контакт.
• Провода не стоит сильно натягивать - изгиб радиусом менее 10 мм может повредить жилы.
• При использовании в условиях повышенной влажности рекомендовано применять герметичную муфту на выходе проводов.
• Для тестирования: используйте кнопку “ТЕСТ” на автомате - оба контакта должны изменить своё состояние одновременно.
