Аварийный + дополнительный контакт ВА-99М 800 | mccb99m-800-alax EKF

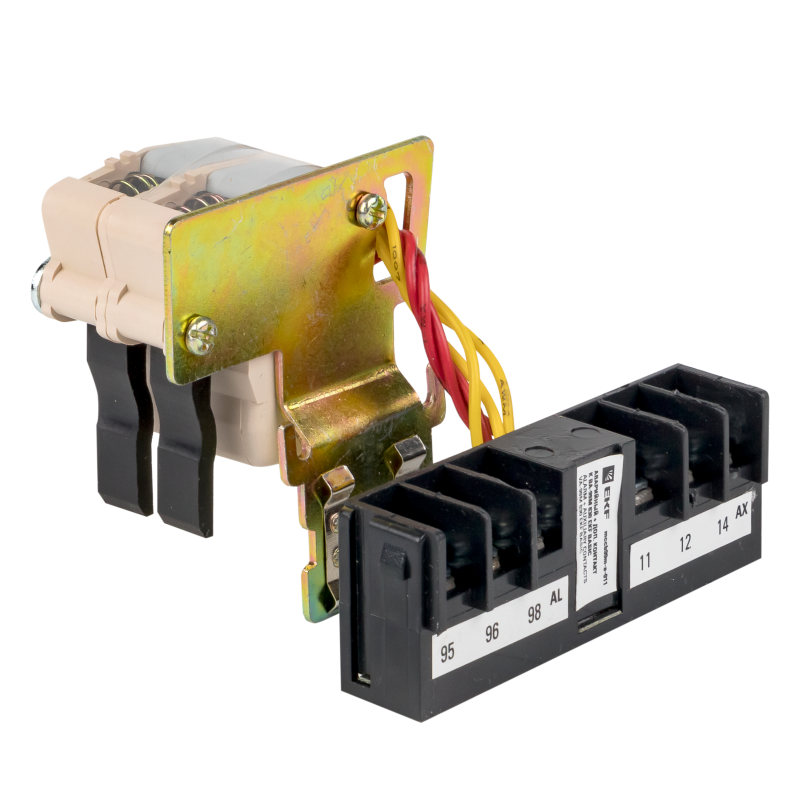

Контакт вспомогательный + аварийный 0.6А 0НО 0НЗ 2переключающийся ВА-99М 800 EKF - компонент для коммутационной аппаратуры, который передаёт сигналы о состоянии автомата ВА-99М EKF: положении контактов и срабатывании защиты. Устанавливается на боковой поверхности выключателя, обеспечивает надёжную связь с системой управления и сигнализации.

Назначение и область применения

Этот контакт предназначен для работы в паре с автоматическим выключателем ВА-99М EKF. Он выполняет две задачи:

• Дополнительные контакты (2 шт.) - сообщают о текущем положении силовых контактов автомата: включен/выключен. Полезны для контроля состояния оборудования в пульте управления.
• Аварийный контакт (1 шт.) - активируется только при срабатывании защиты: перегрузка, КЗ, сработал расцепитель или кнопка «ТЕСТ». Отличает аварию от обычного отключения.

Используется в системах автоматизации, щитах управления, на производствах, где важно отличить плановое отключение от аварии - например, на станках, конвейерах, насосных станциях.

Технические характеристики

• Номинальный рабочий ток: 0,6 А - подходит для слаботочных цепей управления, реле, PLC, индикаторов.
• Тип контактов: 2 переключающихся (перекидных), 0 нормально открытых, 0 нормально закрытых - все контакты меняют состояние при срабатывании автомата.
• Подключение: винтовые зажимы - надёжная фиксация провода, допускает многократное подключение/отключение.
• Способ монтажа: боковой - устанавливается исключительно на специальную направляющую на корпусе автомата ВА-99М EKF.
• Рабочее напряжение: не указано - применяется в цепях до 500 В переменного или постоянного тока, согласно классификации аппарата ВА-99М.

Совместимость и монтаж

Контакт совместим только с автоматическими выключателями серии ВА-99М EKF. Не подходит к другим моделям, даже от EKF.

Установка происходит следующим образом:

1. Выключите питание и убедитесь, что автомат отключён.
2. Совместите защёлки контакта с направляющими на боковой стенке ВА-99М EKF.
3. Плотно вставьте до характерного щелчка - контакт фиксируется механически.
4. Подключите провода к винтовым клеммам: затяните моментом 0,4–0,5 Нм, избегайте перетяга.

Не используйте инструменты с острыми кромками - можно повредить пластиковую рамку контакта.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.2. Соответствует нормам безопасности для электроустановок до 1000 В. Сертифицирован для использования в промышленных условиях.

Преимущества

• Объединяет два типа сигналов (положение + авария) в одном устройстве - экономит место в щите.
• Фиксация на боковой стороне не требует демонтажа автомата - установка и замена возможны при работающей системе (при отключённом питании).
• Чёткая механическая связь с основным контактом - минимум ложных срабатываний.
• Стандартный интерфейс для всех моделей ВА-99М EKF - легко заменить при выходе из строя.

Ограничения применения

• Не работает самостоятельно - только с автоматом ВА-99М EKF.
• Нельзя использовать в цепях выше 0,6 А - риск оплавления контактов.
• Не рассчитан на частые операции включения/отключения - только для сигнализации, не для коммутации нагрузки.
• Не подходит для взрывоопасных сред - не имеет соответствующего взрывозащитного исполнения.

Примеры использования

• На конвейере: сигнал «выключен» - остановка линии; сигнал «авария» - запуск протокола экстренной остановки.
• В щите управления насосной станцией: световая индикация «норма» / «отключение» / «КЗ» через PLC.
• В системе удалённого мониторинга: входы контроллера получают данные о причине отключения - снижаются простои при диагностике.

Практические советы

• Перед монтажом проверьте, что на автоматах ВА-99М EKF есть свободные места для установки - некоторые модели уже оснащены контактами.
• При подключении используйте жилы сечением 0,5–2,5 мм2 - подходят под винтовые клеммы.
• Для долговечности избегайте вибраций и высоких температур (>+60C) рядом с местом установки.
• Если нужен только сигнал аварии - можно не подключать лишние контакты, но не отрезайте их - они могут потребоваться позже.
• Артикул mccb99m-800-alax - точный номер для заказа запасного контакта. Храните один в резерве - он не всегда есть в наличии.
