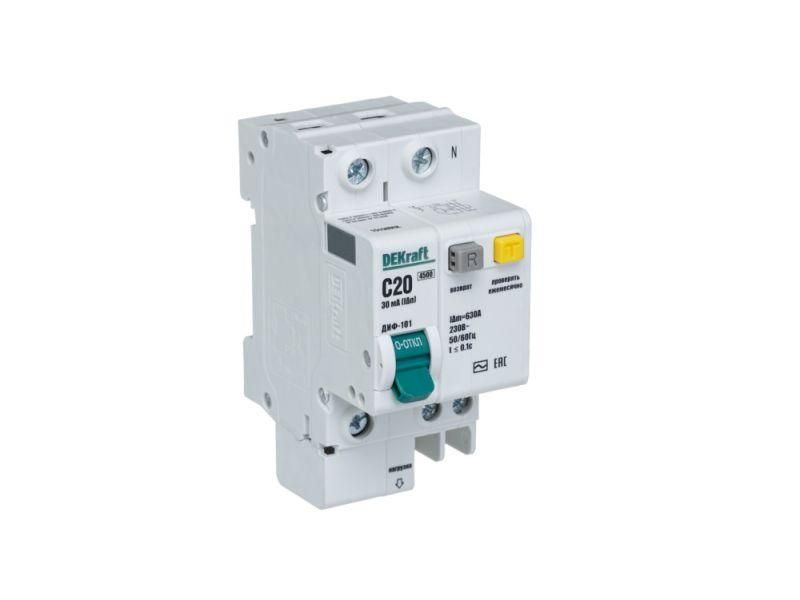

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип AC ДИФ-101 со встроен. защит. от сверхтоков DEKraft 15158DEK APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft — двухполюсное устройство 1P+N с комбинированной защитой от токов утечки и сверхтоков. Подходит для установки в щитках жилых домов, офисов и промышленных объектах, обеспечивает безопасность людей и оборудования при замыканиях и утечках тока.

Назначение и область применения

ДИФ-101 защищает электрические цепи от двух видов опасностей: поражения человека током утечки и повреждения проводки из-за перегрузки или короткого замыкания. Устройство работает в однофазных сетях 230 В, 50/60 Гц. Применяется в бытовых и промышленных электроустановках: кухни, ванные комнаты, насосы, станки, освещение, системы вентиляции. Особенно актуален там, где есть повышенная влажность или риск контакта с землёй — например, в гаражах, мастерских, на производстве.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 20 А
• Дифференциальный ток утечки: 30 мА — чувствителен к малым утечкам, достаточен для защиты людей
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный)
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (электродвигатели, люминесцентные лампы, трансформаторы)
• Номинальная отключающая способность: 4,5 кА — способен отключить цепь при КЗ с током до 4500 А
• Количество полюсов: 2 (1P+N — фаза и ноль одновременно отключаются)
• Ширина: 7 модулей (126 мм)
• Глубина монтажа: 73 мм
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные провода
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли
• Диапазон температур: от -40 °C до +60 °C — работает в суровых условиях
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в распределительном щите рядом с другими автоматами. Обязательно соблюдать полярность: вход L и N должны соответствовать маркировке на корпусе. Нулевой провод не должен проходить через другие автоматы — он подключается исключительно к этому устройству. Максимальное сечение кабеля — 25 мм², что требует использования качественных наконечников и правильного затягивания клемм. Не допускается подключение кабелей меньшего сечения без переходника — это снижает надёжность контакта.

Безопасность и стандарты

ДИФ-101 сертифицирован по требованиям ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 020/2011 (электромагнитная совместимость). Соответствует международным стандартам МЭК 61009-1 и МЭК 61009-2-2, а также ГОСТ Р 51327.1-2010 и ГОСТ Р 51329-99. Электронный блок дифференциальной защиты обеспечивает точное срабатывание даже при слабых утечках. Устройство не содержит механических элементов, чувствительных к вибрациям — повышена долговечность.

Преимущества

• Комбинированная защита: один прибор заменяет два — обычный автомат и УЗО
• Срабатывает при токе утечки 30 мА — уровень, рекомендованный для защиты жизни человека
• Характеристика C — не ложные срабатывания при запуске двигателей и светильников
• Высокая отключающая способность (4,5 кА) — подходит для участков с высокой вероятностью КЗ
• Работает при экстремальных температурах — от -40 °C до +60 °C
• Поддерживает подключение кабелей до 25 мм² — удобно для силовых линий

Ограничения применения

ДИФ-101 не предназначен для защиты от постоянного тока утечки — не сработает при неисправностях в устройствах с выпрямителями (например, в ИБП или зарядных станциях). Также не следует использовать в местах с постоянной влагой (баня, бассейн) — степень защиты IP20 не предохраняет от попадания воды. Не подходит для цепей с частыми импульсными помехами (частотные преобразователи, сварочные аппараты) — возможны ложные срабатывания. Необходимо проверять целостность нулевого провода перед каждым включением — обрыв ноля делает защиту бесполезной.

Примеры использования

• Защита розеток в ванной комнате — предотвращает удар током при использовании фена или стиральной машины
• Питание насоса для автономного водоснабжения — защищает от пробоя изоляции в сыром помещении
• Линия питания станка с асинхронным двигателем — характерная нагрузка типа C, не вызывающая ложных отключений
• Освещение в цеху с люминесцентными лампами — стабильно работает при пусковых токах
• Щитовая на даче — компактное решение для ограниченного места, работающее при минусовой температуре

Практические советы

• Проверяйте кнопку «Тест» ежемесячно — она имитирует утечку и подтверждает работоспособность защиты
• Не подключайте несколько ДИФ-101 последовательно — это нарушает координацию срабатывания
• При установке в старый щит с алюминиевой проводкой используйте медные переходники — алюминий окисляется и нагревается
• Если требуется защита от постоянного тока утечки — выбирайте модель с типом A вместо AC
• Для увеличения функциональности можно применять аксессуары от серии ВА-101 — например, блоки сигнализации или дистанционного отключения
• Обязательно убедитесь, что ноль от этого автомата не смешивается с нулями других групп — это критично для корректной работы дифзащиты
