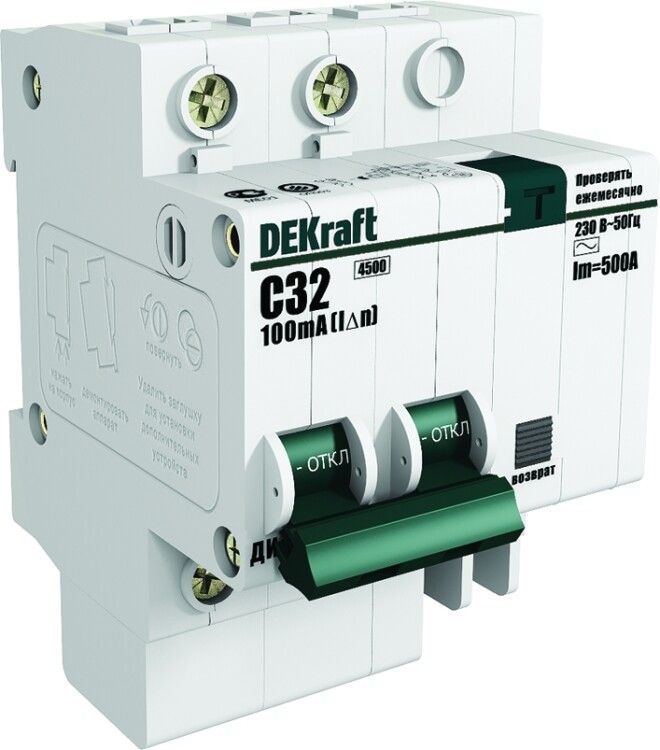

Выключатель автоматический дифференциального тока 2п (1P+N) D 63А 100мА тип AC ДИФ-101 со встроен. защит. от сверхтоков DEKraft 15217DEK APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - двухполюсное устройство 1P+N с комбинированной защитой от токов утечки и сверхтоков. Подходит для установки в щитах жилых домов, офисов и промышленных объектах, обеспечивает безопасность при работе с электроприборами и защищает проводку от перегрузок и КЗ.

Назначение и область применения

ДИФ-101 сочетает в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Он предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за перегрузок или коротких замыканий. Применяется в однофазных сетях 230 В переменного тока частотой 50/60 Гц. Подходит как для бытовых помещений (кухни, ванные комнаты, гаражи), так и для промышленного оборудования - станков, насосов, систем вентиляции.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без отключения;
• Дифференциальный ток утечки: 100 мА (0,1 А) - срабатывает при утечке выше этой величины;
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные токи утечки (типичны для бытовой техники);
• Характеристика срабатывания: D - предназначена для цепей с высокими пусковыми токами (электродвигатели, компрессоры);
• Номинальное напряжение: 230 В;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли - требует установки внутри закрытого щита;
• Ширина: 9 модулей (162 мм) - занимает место на DIN-рейке;
• Глубина монтажа: 73 мм - требуется свободное пространство за щитом;
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого размера;
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений;
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, не сработает при обрыве ноля.

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет два входных и два выходных зажима - для фазы и нуля. Подключение выполняется согласно маркировке L/N на корпусе. Нельзя использовать с трёхфазными сетями. Совместим с кабелями до 25 мм2. Монтаж возможен только в сухих помещениях, где исключено попадание влаги. Для правильной работы необходимо соблюдать полярность: фаза подключается к верхним клеммам, ноль - к нижним. Отключение происходит при срабатывании как дифференциальной защиты, так и тепломагнитного автомата.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 (низковольтное оборудование)
• ТР ТС 020/2011 (электромагнитная совместимость)
• ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) - основной стандарт для АВДТ
• ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91) - спецификация для типа AC
• ГОСТ Р 51329-99 (МЭК 61543-95) - проверка работоспособности при повреждении нулевого провода

Устройство прошло сертификацию и допущено к применению в РФ и странах ЕАЭС.

Преимущества

• Комбинация УЗО и автомата в одном корпусе экономит место в щите;
• Характеристика D позволяет надёжно работать с двигателями и другим оборудованием с высоким пусковым током;
• Электронный блок дифзащиты обеспечивает точное срабатывание даже при слабых утечках;
• Поддержка широкого диапазона температур делает его пригодным для холодных и жарких условий;
• Совместимость с аксессуарами серии ВА-101 (например, блоки сигнализации или дополнительные контакты) расширяет возможности управления.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц;
• Электронный тип защиты не сработает при обрыве нулевого провода - в таких случаях рекомендуется параллельно устанавливать механическое УЗО;
• IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать вне щита или во влажных местах без дополнительной защиты;
• Не предназначен для защиты цепей с импульсными токами утечки (например, от светодиодных драйверов или ИБП) - для них нужен тип A или B;
• Максимальная мощность нагрузки ограничена 63 А - для больших потребителей (электрокотлы, системы отопления) требуется более мощный аппарат.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании стиральных машин или бойлеров;
• Щитовая на производстве - управление питанием асинхронных двигателей насосов и конвейеров;
• Гараж или мастерская - защита от утечек через старую проводку и инструменты с металлическим корпусом;
• Общедомовые щиты - групповое отключение участков квартиры при аварии без потери света во всём доме.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2, чтобы избежать перегрева клемм;
• При монтаже на DIN-рейку убедитесь, что глубина щита минимум 73 мм - иначе устройство не войдёт;
• Проверяйте работу кнопки “Т” ежемесячно - она имитирует утечку и тестирует чувствительность;
• Если в вашей сети часто происходят ложные срабатывания - проверьте наличие утечек в подключенных приборах или качество изоляции;
• Для повышенной безопасности в условиях нестабильной сети рассмотрите возможность установки отдельного УЗО типа A перед ДИФ-101 - он лучше реагирует на импульсные помехи.
