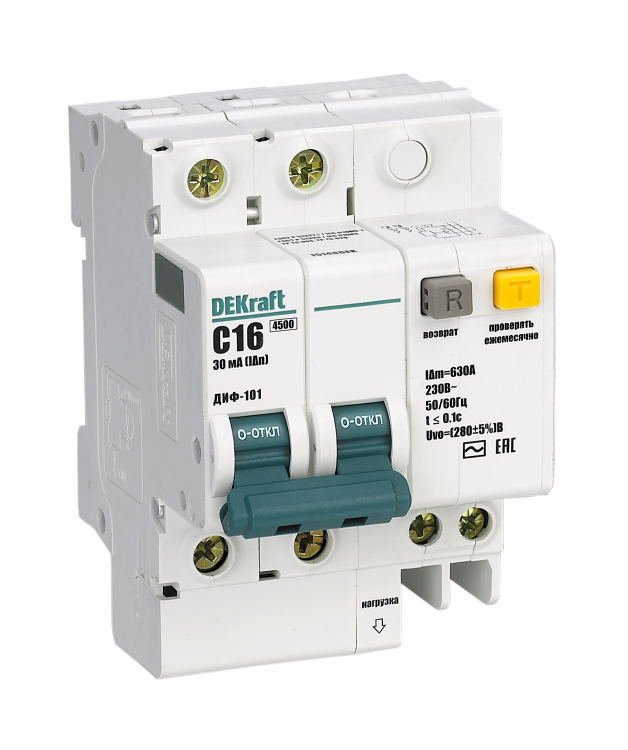

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип AC + OV ДИФ-101 со встроен. защитой от сверхтоков DEKraft 15149DEK APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - устройство для одновременной защиты от токов утечки и перегрузок в однофазных сетях 230 В. Подходит для установки в щитках жилых домов, офисов и промышленных объектах. Артикул 15149dek обеспечивает надёжную работу при нагрузке до 20 А и токе утечки 30 мА.

Назначение и область применения

ДИФ-101 защищает людей от поражения электрическим током при утечке более 30 мА и предотвращает возгорание из-за перегрузок или коротких замыканий. Устройство сочетает функции автомата и УЗО в одном корпусе. Применяется в сетях переменного тока 230 В, частотой 50/60 Гц. Подходит для бытовых и промышленных электроустановок: кухни, ванные комнаты, станки, освещение, конвейеры, системы вентиляции.

Технические характеристики

• Номинальный ток: 20 А - максимальная постоянная нагрузка, которую выдерживает устройство без срабатывания;
• Дифференциальный ток: 30 мА - чувствительность к утечкам, при которой происходит отключение (стандарт для защиты человека);
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на импульсный или постоянный);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть;
• Количество полюсов: 2P - отключает фазу и ноль одновременно;
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• С коммутируемым нейтральным проводником: да - ноль также размыкается при отключении, что повышает безопасность;
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - устанавливается внутри закрытых щитков;
• Модульная ширина: 7 мод. - занимает 7 стандартных модулей по 18 мм каждый (общая ширина 126 мм);
• Глубина монтажа: 73 мм - требует достаточного места в щите назад от лицевой панели;
• Максимальное сечение кабеля: 25 мм2 - можно подключить медный провод до этого сечения;
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +60C, подходит для неотапливаемых помещений;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Тип защиты: встроенные автоматы от сверхтоков + электронный блок дифференциальной защиты.

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется так же, как и обычного автомата: зажимаются фиксаторы снизу, устройство защёлкивается на рейке. Клеммы расположены сверху и снизу - допускают подключение кабелей сечением до 25 мм2. Нулевой проводник обязательно подключается через коммутируемый ноль - нельзя использовать внешний ноль. Устройство совместимо с аксессуарами серии ВА-101 (например, блоки сигнализации, дополнительные контакты), что позволяет расширить функционал без замены самого аппарата.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования;
• ТР ТС 020/2011 - электромагнитная совместимость;
• ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) - основной стандарт для АВДТ;
• ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91) - специальные требования к электронным АВДТ;
• ГОСТ Р 51329-99 (МЭК 61543-95) - проверка работоспособности при нештатных условиях.

Электронный блок защиты требует наличия питания от сети - при обрыве ноля или напряжения ниже 180 В защита временно неактивна. Это важно учитывать при проектировании систем аварийного питания.

Преимущества

• Объединяет два устройства (УЗО и автомат) в одном корпусе - экономит место в щите;
• Защита от повышенного напряжения (>280 В) - снижает риск выхода из строя бытовой техники;
• Коммутируемый ноль - исключает опасность сохранения потенциала на нейтрали после отключения;
• Широкий диапазон температур (-40…+60 C) - подходит для холодных и жарких условий;
• Поддержка аксессуаров - возможность добавления сигнализации, удалённого управления.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от выпрямителей, LED-драйверов, ИБП) - реагирует только на переменный ток (AC);
• IP20 - нельзя устанавливать во влажных местах вне щита (бани, уличные щитовые, открытые площадки);
• Электронная защита требует подачи напряжения - при отключении всей сети (например, при аварии) устройство не будет работать до восстановления питания;
• Не рекомендуется для мощных двигателей с высокими пусковыми токами (более 5–7×Iн) - лучше выбрать характеристику D.

Примеры использования

• Щиток квартиры: защита розеток в ванной и кухне от пробоя изоляции;
• Производственный участок: питание станков с металлообработкой, где возможны утечки через корпус;
• Офис: групповая защита компьютеров, серверов, оргтехники;
• Складские помещения: освещение и розетки в неотапливаемых зонах при низких температурах.

Практические советы

• При замене старого УЗО+автомата - учтите, что ДИФ-101 занимает 7 модулей, а не 2+2=4. Проверьте свободное место в щите;
• Подключайте кабель строго по схеме: вход - сверху, выход - снизу. Обязательно соединяйте ноль через коммутируемую клемму;
• Проверяйте тестовой кнопкой «T» ежемесячно - даже при отсутствии проблем;
• Если в сети есть частые скачки напряжения - используйте дополнительно стабилизатор или ограничитель перенапряжения;
• Для сложных систем (несколько ответвлений) - не ставьте один ДИФ-101 на всю квартиру. Лучше применять селективную схему с несколькими устройствами.
