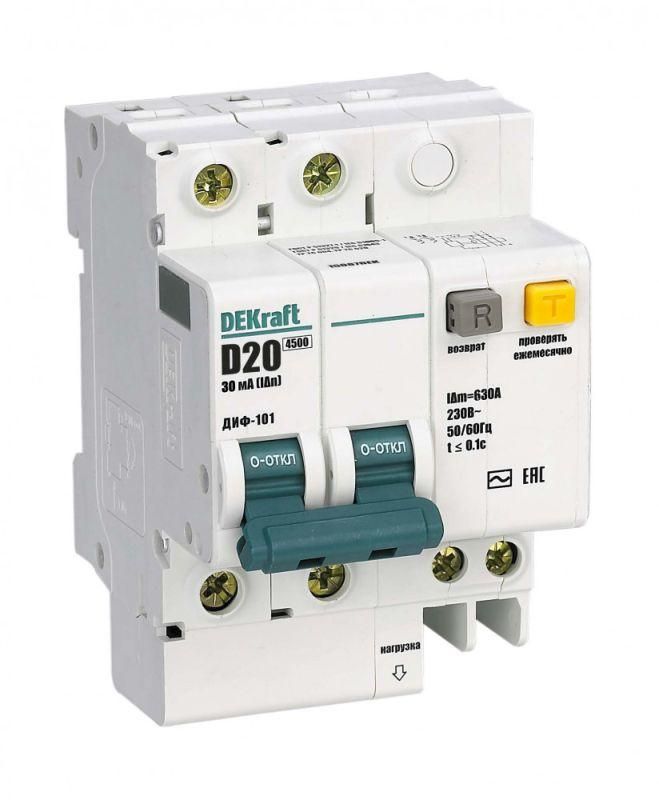

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2Р 20А 30мА AC D | 15087DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - двухполюсное устройство с защитой от токов утечки и сверхтоков, предназначенное для обеспечения безопасности в бытовых и промышленных электросетях. Номинальный ток 20 А, чувствительность 30 мА и характеристика срабатывания D делают его надёжным решением для нагрузок с высокими пусковыми токами.

Назначение и область применения

ДИФ-101 защищает людей от поражения электрическим током при утечках через изоляцию или прикосновение к токоведущим частям. Также он предотвращает возгорание из-за замыканий и перегрузок. Подходит для установки в щитах жилых домов, офисов, производственных цехов, где используются двигатели, насосы, сварочные аппараты и другое оборудование с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 20 А
• Дифференциальный ток утечки: 30 мА (чувствительность для защиты человека)
• Тип тока утечки: переменный (AC) - реагирует только на синусоидальные утечки
• Характеристика срабатывания: D - предназначена для нагрузок с высокими импульсными токами (например, двигатели, трансформаторы)
• Номинальное напряжение: 230 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить аварийный ток короткого замыкания
• Количество полюсов: 2 (L+N) - коммутирует фазу и ноль одновременно
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - требует установки внутри закрытого щита
• Ширина: 7 модулей (126 мм) - занимает место на DIN-рейке
• Глубина монтажа: 73 мм - важно при проектировании глубины щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные линии
• Диапазон рабочих температур: от -40 до +60 C - работает в холодных и жарких условиях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью
• Тип монтажа: DIN-рейка - стандартный способ крепления в распределительных щитах
• Исполнение: стационарное - не предназначен для перемещения

Совместимость и монтаж

ДИФ-101 устанавливается на DIN-рейку шириной 35 мм, как все устройства серии ВА-101. Совместим с другими компонентами DEKraft, что упрощает сборку щитов. Клеммы рассчитаны на медные провода сечением до 25 мм2 - зажимайте провода плотно, без повреждения жил. Обязательно соблюдайте полярность: L и N должны быть подключены правильно, так как ноль коммутируется. Монтаж возможен только в сухих помещениях - IP20 не допускает открытую установку.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования
• ТР ТС 020/2011 - электромагнитная совместимость
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 - основные требования к АВДТ
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 - спецификация для устройств типа AC
• ГОСТ Р 51329-99 / МЭК 61543-95 - проверка работоспособности при нештатных ситуациях

Устройство сертифицировано для использования в РФ и странах ЕАЭС. Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях сети.

Преимущества

• Комбинированная защита: сочетает функции автомата и УЗО в одном корпусе - экономит место в щите
• Характеристика D - не ложные срабатывания при запуске двигателей и других индуктивных нагрузок
• Коммутируемый ноль - исключает риск сохранения потенциала на нулевой жиле после отключения
• Широкий температурный диапазон - надёжно работает в неотапливаемых помещениях и на улице внутри щитов
• Поддержка аксессуаров от серии ВА-101 - можно добавить сигнализацию, дистанционное отключение

Ограничения применения

• Не подходит для цепей с постоянным током или пульсирующим током утечки - только переменный ток (AC)
• IP20 - нельзя использовать во влажных местах (ванная, баня, уличные щиты) без дополнительной защиты
• Не имеет встроенного тестирования кнопкой “T” - необходимо периодически проверять внешним тестером
• Не рекомендован для питания IT-систем (с изолированной нейтралью) - требуется согласование с проектом
• При использовании с длинными кабельными линиями (>100 м) возможны ложные срабатывания из-за емкостных утечек - следует учитывать при проектировании

Примеры использования

• Защита группы розеток в гараже с компрессором или сварочным аппаратом
• Щит на производстве: питание станков с асинхронными двигателями
• Общий входной автомат в квартире вместо пары отдельных устройств (автомат + УЗО)
• Цепь освещения и розеток в неотапливаемом помещении (склад, теплица)
• Система питания насосной станции в частном доме

Практические советы

• Выбирая ДИФ-101, убедитесь, что ваша нагрузка не превышает 20 А - превышение вызывает частые отключения
• При замене старого УЗО+автомата - новый ДИФ-101 займёт меньше места, но потребует 7 модулей
• Проверьте сечение кабеля перед подключением - провода больше 25 мм2 не войдут в клеммы
• При установке в щит с ограниченной глубиной - учтите 73 мм глубины устройства
• Для систем с несколькими ДИФ-101 используйте координацию по времени - чтобы не отключались все при одной утечке
• Регулярно проверяйте работоспособность с помощью внешнего тестера - кнопка “T” отсутствует
