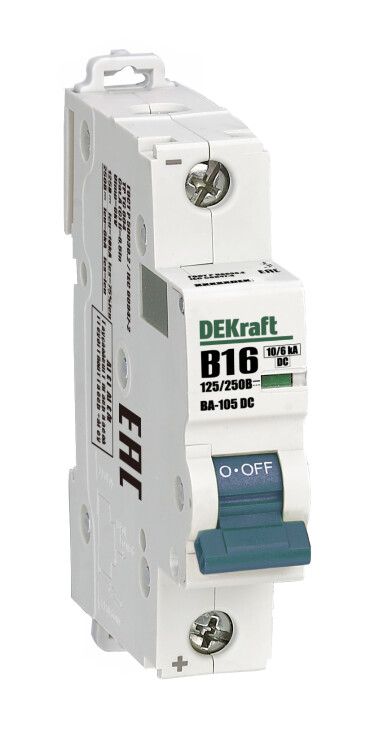

Выключатель автоматический однополюсный ВА-105 1P характеристика В 16A 250В DC | 13355DEK DEKraft APC

Автоматический выключатель ВА-105 от DEKraft — устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Номинальный ток 16 А, напряжение до 250 В DC, монтаж на DIN-рейку. Подходит для промышленных и бытовых систем, где требуется надёжная защита оборудования.

Назначение и область применения

Автоматический выключатель ВА-105 предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений при перегрузках и коротких замыканиях. Применяется в системах автоматизации, управлении транспортом, энергетических установках, солнечных батареях, аккумуляторных щитах и других устройствах, работающих на постоянном токе. Устройство подходит как для промышленного, так и для бытового использования.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (например, освещение, электроника)
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина: 1 модуль (18 мм)
• Максимальное сечение кабеля: 25 мм²
• Способ монтажа: на DIN-рейку
• Климатическое исполнение: УХЛ4 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность
• Частота: 50 Гц — указана для совместимости с сетями переменного тока, но сам аппарат работает только с постоянным током
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами рейки, соответствующих нормам IEC 60715. Для подключения используйте провода сечением до 25 мм² — зажимы рассчитаны именно на этот диапазон. Не подключайте медные жилы меньше 0,5 мм² — они могут плохо фиксироваться. Монтаж выполняется без инструментов: устройство просто защёлкивается на рейку. После установки проверьте плотность фиксации — при слабом зацеплении возможен нагрев контактов.

Безопасность и стандарты

Автоматический выключатель ВА-105 сертифицирован по ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Соответствие этим требованиям гарантирует безопасность при работе с постоянным током. Индикатор состояния (окно на корпусе) позволяет визуально определить, включен ли аппарат или он отключился из-за аварии — даже если рукоятка находится в промежуточном положении. Это снижает риск ошибочного включения после срабатывания.

Преимущества

• Специально адаптирован для цепей постоянного тока — обычные автоматы переменного тока не работают надёжно при DC
• Высокая отключающая способность (до 10 кА) обеспечивает защиту даже при серьёзных КЗ
• Компактный формат (1 модуль) экономит место в щите
• Индикатор состояния улучшает диагностику и безопасность обслуживания
• Поддерживает работу в условиях УХЛ4 — подходит для холодных помещений и открытых площадок

Ограничения применения

• Не используется в цепях переменного тока (AC) — попытка подключения к сети 220 В AC приведёт к отказу или опасной ситуации
• IP20 не защищает от пыли и воды — не устанавливайте во влажных, пыльных или наружных помещениях без дополнительной защиты
• Максимальное напряжение — 250 В DC. Превышение этого значения недопустимо, даже кратковременно
• Не рекомендуется для частых коммутаций (более 10–15 раз в день) — срок службы снижается

Примеры использования

• Защита солнечных панелей в малых ЭС — предохраняет от КЗ при повреждении кабелей
• Щиты зарядных станций для электромобилей
• Аккумуляторные батареи в UPS-системах
• Управление двигателями постоянного тока на конвейерах
• Осветительные системы на светодиодах с внешним источником питания 24–250 В DC

Практические советы

• Перед установкой проверьте соответствие напряжения цепи — 250 В DC максимум. Не путайте с аналогичными моделями для переменного тока.
• При использовании в щитах с несколькими автоматами — соблюдайте порядок: более мощные устройства располагайте ближе к входу.
• При подключении многожильных проводов — используйте наконечники, чтобы избежать ослабления контакта.
• Если автомат часто срабатывает — проверьте нагрузку. Характеристика B не предназначена для высоких пусковых токов (например, двигателей).
• Для сервисного обслуживания — отключите питание перед доступом к контактам. Индикатор не заменяет отключение!
