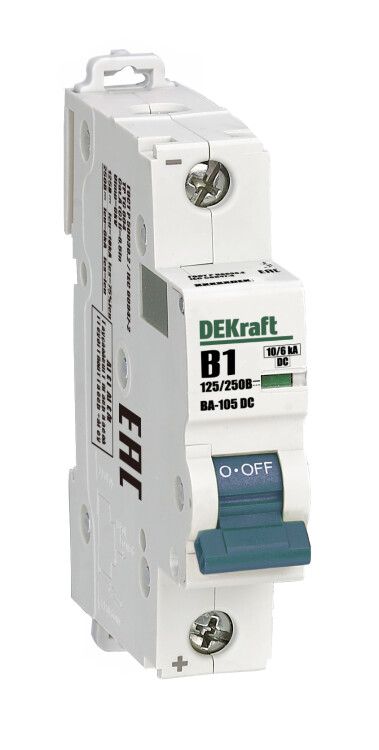

Выключатель автоматический однополюсный ВА-105 1P характеристика В 1A 250В DC | 13350DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот однополюсный аппарат с кривой срабатывания B и номиналом 1 А подходит для промышленной и бытовой электроники, особенно там, где важна надёжность в условиях переменной нагрузки.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Применяется в системах управления, автономных энергоносителях, транспортных средствах, солнечных батареях, UPS, контроллеров зарядки и других устройствах с питанием от аккумуляторов или преобразователей постоянного тока.

Технические характеристики

• Номинальный ток: 1 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 250 В DC - предельное рабочее напряжение цепи постоянного тока;
• Количество полюсов: 1 - управление одной линией;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для устройств с плавным запуском (например, электроника, освещение);
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC - максимальный ток КЗ, который выключатель может безопасно отключить;
• Ширина: 1 модуль (18 мм) - совместим со стандартными DIN-рейками;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода;
• Частота: 50 Гц - указана для информации, так как работает только с постоянным током;
• Исполнение: стационарное - не предназначено для частых перемещений;
• Способ монтажа: на DIN-рейку - фиксируется стандартным щелчком;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −40 C до +40 C и повышенной влажностью;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному стандарту на автоматы для постоянного тока.

Совместимость и монтаж

Выключатель ВА-105 DC легко устанавливается на стандартную DIN-рейку типа TS35. Для подключения используйте клеммы, рассчитанные на провода сечением до 25 мм2. Подключение выполняйте после отключения питания. Индикатор состояния (окошко) показывает положение контактов: “I” - включен, “O” - выключен. Направление монтажа не имеет значения - можно устанавливать вертикально или горизонтально.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности для оборудования постоянного тока. Отключающая способность проверена на высоких токах КЗ, обеспечивает отказоустойчивую работу даже при экстренных ситуациях. Однако из-за степени защиты IP20 не рекомендован для открытых площадок или сырых помещений без корпуса.

Преимущества

• Работает исключительно с постоянным током - оптимизирован для современных DC-систем (солнечные панели, EV, аккумуляторы);
• Яркий индикатор состояния - видно положение автомата даже при закрытой крышке щита;
• Фиксация на DIN-рейке - быстрая установка и замена без инструментов;
• Поддержка больших сечений кабелей - удобство при подключении силовой проводки;
• Соответствие европейским нормам - совместим с большинством европейских и российских щитов.

Ограничения применения

• Не используется в сетях переменного тока (AC) - только для DC!
• IP20 не обеспечивает защиту от влаги - нельзя использовать во влажных зонах без дополнительной герметизации;
• Номинальный ток всего 1 А - не подходит для защиты двигателей, нагревателей или мощных потребителей;
• Отключающая способность снижается при повышении напряжения: при 250 В DC - максимум 6 кА, а не 10 кА - важно учитывать при проектировании системы.

Примеры использования

• Защита солнечных панелей в малых PV-системах (до 12–24 В, суммарный ток ≤1 А);
• Щит управления в электрокаре или гольф-карте;
• Цепи контроля и сигнализации в промышленном оборудовании;
• UPS-батарейные массивы с выходом 24 В или 48 В DC;
• Освещение LED-лент на постоянном токе в офисах или торговых точках.

Практические советы

• Перед установкой проверьте напряжение сети - ВА-105 DC не работает с AC!;
• Выбирая автомат, учтите реальный ток нагрузки: он должен быть ниже 1 А с запасом 20%;
• Для многоканальных систем используйте несколько таких выключателей - каждый канал отдельно;
• При использовании в холодных условиях (УХЛ4) не допускайте конденсата внутри щита - он может вызвать пробой;
• Обязательно пометьте автомат на щите: “DC 1 A”, чтобы избежать путаницы с аналогичными по форме AC-устройствами.
