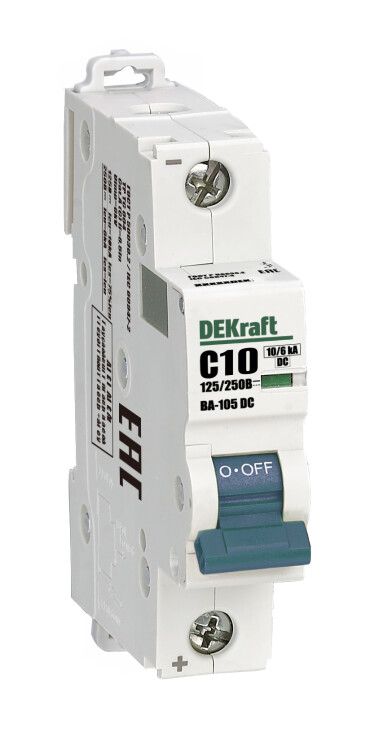

Выключатель автоматический однополюсный ВА-105 1P характеристика С 10A 250В DC | 13378DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство рассчитано на номинальный ток 10 А, работает при напряжении до 250 В DC, устанавливается на DIN-рейку и подходит как для промышленного, так и для бытового использования.

Назначение и область применения

Выключатель ВА-105 DC используется для защиты электрических цепей постоянного тока. Он обеспечивает надёжную аварийную отсечку при превышении допустимой нагрузки или возникновении короткого замыкания. Применяется в системах автоматизации, управляемых приводах, батарейных массивах, солнечных , железнодорожном транспорте, зарядных устройствах и других объектах с источниками постоянного тока.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальный ток: 10 А
• Количество полюсов: 1
• Характеристика срабатывания: C - подходящая для средних пусковых токов (например, двигатели, преобразователи)
• Номинальное напряжение: 250 В DC
• Номинальная отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Ширина: 1 модуль (18 мм)
• Максимальное сечение кабеля: 25 мм2
• Глубина монтажа: 73 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - температурный диапазон от −40 C до +40 C, умеренный и холодный климат
• Степень загрязнения: 3 - допустимо использование в помещениях со значительным количеством проводящей пыли
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Категория перенапряжения: II - для внутренней установки в бытовых и аналогичных условиях
• Частота: 50 Гц - указана для совместимости с сетями переменного тока, хотя устройство предназначено исключительно для DC
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабель сечением до 25 мм2. Подключение однополюсной линии осуществляется через верхние и нижние клеммы - соблюдайте полярность при работе с постоянным током. Монтаж требует свободного места глубиной 73 мм за рейкой. Устройство совместимо с другими аппаратами серии ВА-105 DC и легко комбинируется с контактными модулями, сигнализационными блоками и дополнительными приводами, если они предусмотрены заказчиком.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Отличает его класс токоограничения 3 - он быстро прекращает ток КЗ, снижая риск повреждений оборудования. Индикатор состояния (зелёный/красный цвет) позволяет визуально определить, находится ли аппарат во включенном или отключённом состоянии, даже если рукоятка физически закреплена. Это важно для безопасности при обслуживании.

Преимущества

• Работает в цепях постоянного тока - большинство аналогов поддерживают только AC
• Высокая отключающая способность (до 10 кА) обеспечивает безопасность в мощных системах
• Индикатор состояния улучшает диагностику и безопасность при ремонте
• Компактный формат (1 модуль) экономит место на щите
• Поддерживает кабели до 25 мм2 - удобно для силовой части
• Сертифицирован по российским и европейским нормам

Ограничения применения

• Не для цепей переменного тока - применение на AC вызовет отказ или опасность
• IP20 не защищает от пыли и влаги - запрещено использовать в сырых, пыльных или открытых местах
• Предназначен только для стационарной установки - не рекомендован для мобильных или вибрационных систем без дополнительной фиксации
• При напряжении выше 250 В DC возможен пробой контактов - не превышайте предел
• Климатическое исполнение УХЛ4 не гарантирует работу ниже −40 C - требуется проверка условий окружающей среды

Примеры использования

• Защита контроллеров и PLC в промышленных автоматах
• Цепи питания светодиодных осветительных систем на постоянном токе
• Щиты зарядных станций для электромобилей
• Системы энергонезависимого управления на базе аккумуляторов
• Железнодорожные системы управления сигналами и освещением
• Фотovoltaические установки с батарейными банками

Практические советы

• Перед установкой проверьте соответствие напряжения цепи - максимальное 250 В DC. Напряжение выше этого значения недопустимо!
• Обеспечьте достаточное пространство вокруг аппарата для теплоотвода - особенно при длительной нагрузке около 10 А
• При использовании нескольких автоматических выключателей ВА-105 DC на одной рейке соблюдайте минимальный интервал между ними - чтобы избежать нагрева соседних элементов
• Используйте только медные кабели сечением до 25 мм2 - алюминий не рекомендуется из-за различий в коэффициенте теплового расширения
• Если нужна удалённая сигнализация или блокировка - выбирайте модели с дополнительными контактами (возможно при заказе)
• Проверяйте индикатор после каждого отключения - если он не меняет цвет, возможно, механизм заедает или поврежден
