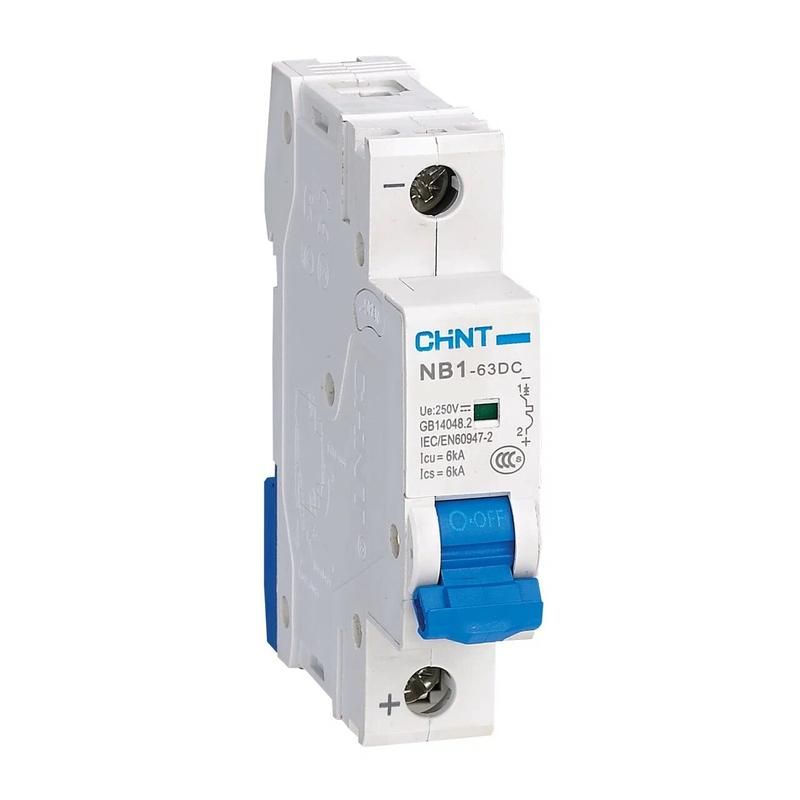

Выключатель автоматический однополюсный NB1-63DC 1P 10A 6кА х-ка C 250В DC (R) | 182704 CHINT

Автоматический выключатель NB1-63DC — однополюсный модульный аппарат для защиты цепей постоянного тока в распределительных щитах. Номинальный ток 10 А, отключающая способность 6 кА, рассчитан на работу при напряжении до 250 В DC. Подходит для систем автоматизации, возобновляемой энергетики и промышленного оборудования.

Назначение и область применения

Выключатель NB1-63DC предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах систем автоматизации, транспорта, солнечных электростанций, аккумуляторных батарей и других установок с источниками постоянного тока. Устройство обеспечивает безопасное отключение при аварийных ситуациях, не требует частых операций включения-выключения.

Технические характеристики

• Номинальный ток: 10 А
• Тип тока: постоянный (DC)
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C (отключение при токе 7–10 кратном номинальному)
• Напряжение изоляции (Ui): 300 В
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Степень загрязнения: 2 (умеренная запылённость, без проводящей пыли)
• Ширина модуля: 18 мм (1 модуль)
• Рабочая температура: от -35 °C до +70 °C
• Частота: 50–60 Гц (не влияет на работу при DC, указано для совместимости с переменным током в смешанных системах)
• Механический ресурс: 20 000 циклов включения-отключения
• Электрический ресурс: 1 500 циклов при номинальной нагрузке

Совместимость и монтаж

Выключатель NB1-63DC устанавливается на стандартную DIN-рейку 35 мм. Подключение осуществляется гибким кабелем, либо через наконечники типов PIN и FORK. Ширина 18 мм позволяет легко размещать несколько аппаратов в одном щите. Совместим со всеми устройствами серии NB1-63DC — можно комбинировать с дополнительными модулями (например, вспомогательными контактами или расцепителями).

Безопасность и стандарты

Устройство соответствует требованиям категории применения A (для защиты от коротких замыканий и перегрузок в слаботочных и силовых цепях постоянного тока). Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к скачкам напряжения, характерным для фотоэлектрических систем. Класс изоляции UI=300 В гарантирует безопасность при работе с напряжением до 250 В DC.

Преимущества

• Специализирован для работы с постоянным током — отличается от обычных AC-автоматов повышенной надёжностью при дугогашении
• Яркое окно индикации показывает состояние контактов (включено / отключено)
• Высокая механическая износостойкость — подходит для длительной эксплуатации
• Гибкая система дополнительных модулей: можно добавить сигналы срабатывания, удалённое управление
• Работает в широком диапазоне температур — подходит для холодных и жарких помещений

Ограничения применения

• Не предназначен для переменного тока (AC) — использование в сети 220 В AC приведёт к выходу из строя
• Степень защиты IP20 исключает применение во влажных, пыльных или открытых помещениях без корпуса
• Номинальное напряжение 250 В DC — нельзя использовать в цепях выше этого значения, даже при меньшем токе
• Не рекомендован для частого ручного включения/отключения более 10 раз в день — снижает срок службы

Примеры использования

• Защита группы солнечных панелей в контроллер заряда (DC 24–48 В, до 10 А)
• Отключение цепи питания светодиодных фонарей в промышленном освещении
• Щит управления питанием аккумуляторной батареи в UPS-системе
• Распределительный щит электромобиля или грузового транспорта с DC-сетью
• Цепи управления в автоматизированных линиях с постоянным током (PLC, датчики, сервоприводы)

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей системы — 250 В DC максимум для этой модели
• При использовании в солнечных системах учтите возможные пики напряжения — они должны оставаться ниже 250 В
• Для удобства диагностики используйте модель с дополнительным сигнальным контактом XF9J — он покажет причину отключения
• Затягивайте зажимы кабеля усилием, указанным в документации — недостаточно или слишком сильно затянутые контакты вызывают нагрев
• Если требуется защита нескольких цепей — выбирайте многополюсные версии серии (2P, 4P), а не параллельные однополюсные
