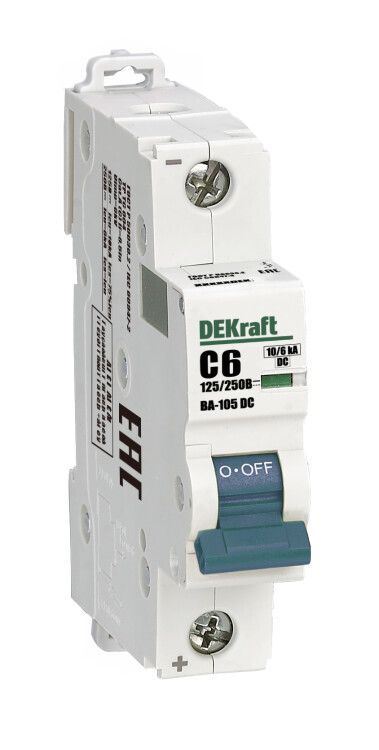

Выключатель автоматический однополюсный ВА-105 1P характеристика С 6A 250В DC | 13377DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DeKraft - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для промышленного и бытового использования, устанавливается на DIN-рейку, имеет однополюсную конструкцию и номинальный ток 6 А.

Назначение и область применения

Автоматический выключатель ВА-105 DC предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Применяется в системах автоматизации, управляемых приводах, солнечных энергоустановках, батарейных массивах, железнодорожном транспорте, зарядных станциях и других устройствах, где используется постоянный ток до 250 В.

Технические характеристики

• Номинальный ток: 6 А - максимальный рабочий ток, который выдерживает аппарат без срабатывания;
• Номинальное напряжение: 250 В DC - предельное напряжение цепи, для которой рассчитана защита;
• Количество полюсов: 1 - один контактный канал, подходит для одноцепевых схем;
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала, оптимален для нагрузок со средним пусковым током (например, двигатели, преобразователи);
• Отключающая способность: 10 кА при 125 В / 6 кА при 250 В - максимальный ток КЗ, который выключатель может безопасно отключить;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Ширина: 1 модуль (18 мм) - компактный формат для плотной сборки на рейке;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода;
• Частота: 50 Гц - указание для совместимости с сетями переменного тока, хотя сам выключатель работает только с DC;
• Исполнение: стационарное - не предназначено для частой коммутации вручную;
• Способ монтажа: на DIN-рейку - стандартизированная фиксация в щитах;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40 C до +40 C и повышенной влажностью;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствие международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель ВА-105 DC совместим со всеми типами стандартных DIN-реек шириной 35 мм. Монтировать можно как вертикально, так и горизонтально - главное, чтобы контакты были надежно затянуты. Для подключения используйте кабели сечением до 25 мм2. Обязательно проверьте полярность при подключении к цепям постоянного тока - неверная ориентация может снижать эффективность отключения. Недопустимо использовать этот выключатель в цепях переменного тока (AC): он не обеспечит нужной дугогашения и может выйти из строя.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC соответствует ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует сертифицированную безопасность при работе с постоянным током. Отключение происходит благодаря тепловому и электромагнитному расцепителю, которые работают независимо друг от друга. Индикатор состояния (окошко) четко показывает, находится ли рычаг во включенном, отключенном или аварийном состоянии - даже если рукоятка заклинена.

Преимущества

• Работает только с постоянным током - специально адаптирован для современных DC-систем, где обычные AC-выключатели неэффективны;
• Высокая отключающая способность (до 10 кА) - обеспечивает надежность даже при серьезных КЗ;
• Компактный размер - экономит место в распределительных щитах;
• Яркий индикатор состояния - удобен для диагностики без вскрытия корпуса;
• Подтвержденная долговечность - прошел тестирование по нормам МЭК для промышленного использования.

Ограничения применения

• Не переменный ток (AC) - применение в сети 220 В/50 Гц вызовет отказ или возгорание;
• IP20 - нельзя устанавливать в сырых, запыленных или открытых местах без дополнительной защиты;
• Не рекомендован для частых ручных включений/выключений - предназначен для защиты, а не для регулярной коммутации;
• Максимальное напряжение 250 В DC - недопустимо применять в высоковольтных системах (>250 В), таких как некоторые трамваи или промышленные ЛЭП.

Примеры использования

• Щиты питания солнечных панелей (PV-системы) с батарейными аккумуляторами;
• Защита контроллеров и двигателей постоянного тока в конвейерных линиях;
• Цепи зарядки электрокаров и электроскутеров;
• Системы управления железной дорогой (сигнализация, освещение платформ);
• Распределительные щиты в мобильных объектах: автопоездах, судах, ЖКХ-объектах с дизельгенераторами.

Практические советы

• Выбирая ВА-105 DC, убедитесь, что ваша система действительно работает на постоянном токе - проверьте источник питания перед установкой;
• При использовании нескольких выключателей на одной рейке соблюдайте минимальный зазор между ними - особенно при больших токах, чтобы избежать нагрева;
• Затягивайте клеммы моментом 0,5–0,7 Нм - слабый контакт вызывает перегрев, слишком сильный - деформацию;
• Не заменяйте ВА-105 DC аналогами с характеристикой B или D - они имеют другие времятоковые параметры и могут не сработать своевременно;
• Периодически проверяйте индикатор состояния: если окно красное - выключатель сработал и требует ручного возврата в положение “ON” после устранения причины.
