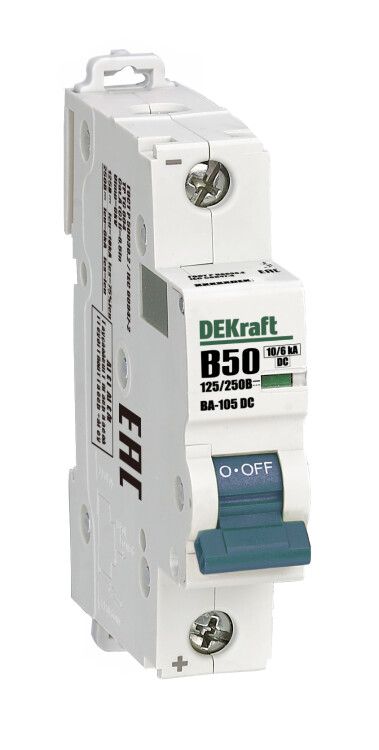

Выключатель автоматический однополюсный ВА-105 1P характеристика В 50A 250В DC | 13360DEK DEKraft APC

Автоматический выключатель ВА-105 DEKRAFT - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для промышленных и бытовых применений, устанавливается на DIN-рейку, имеет номинальный ток 50 А и работает при напряжении до 250 В DC.

Назначение и область применения

Автоматический выключатель ВА-105 DEKRAFT предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений из-за длительной перегрузки или внезапного короткого замыкания. Применяется в системах с источниками постоянного тока: солнечные электростанции, аккумуляторные батареи, системы управления, трамваи, метро, зарядные станции, промышленные контроллеры и преобразователи частоты.

Технические характеристики

• Номинальный ток: 50 А - максимальный долговременный ток, который выдерживает аппарат без срабатывания;
• Номинальное напряжение: 250 В DC - предельное рабочее напряжение цепи постоянного тока;
• Количество полюсов: 1 - управляет одной фазой цепи постоянного тока;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с мягким пуском (например, светодиодные осветительные системы, малые двигатели);
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC - максимальный ток КЗ, который выключатель может безопасно отключить;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды - требует установки внутри закрытого щита;
• Ширина: 1 модуль (18 мм) - компактный формат для плотной сборки в распределительном щите;
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные провода;
• Способ монтажа: на DIN-рейку - совместим со стандартными металлическими рейками шириной 35 мм;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с температурой от −40 C до +40 C и повышенной влажностью;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международным требованиям к автоматическим выключателям для переменного и постоянного тока.

Совместимость и монтаж

Выключатель ВА-105 DEKRAFT устанавливается на стандартную DIN-рейку типа TS35. Для подключения используйте клеммы, рассчитанные на сечение до 35 мм2. Надежно затяните зажимы - слабый контакт вызывает нагрев и выход из строя. Монтировать можно только в сухих, хорошо вентилируемых щитах. Не допускается установка в условиях воздействия прямого потока воды, масла или агрессивных паров. Индикатор состояния (зеленый/красный) виден даже при закрытой крышке щита - легко определить, включен ли аппарат.

Безопасность и стандарты

Автоматический выключатель ВА-105 DEKRAFT сертифицирован по ГОСТ Р 50030.2-2010 и соответствует МЭК 60947-2. Это гарантирует надежное отключение при аварийных режимах, в том числе при высоких значениях тока КЗ. Отдельно важно: он не предназначен для работы в сетях переменного тока (AC) - использование в AC-цепях недопустимо и опасно!

Преимущества

• Работает в цепях постоянного тока - большинство аналогичных устройств работают только с переменным током;
• Высокая отключающая способность (до 10 кА) обеспечивает безопасность даже при серьезных КЗ;
• Индикатор состояния - сразу видно, сработал выключатель или нет, без вскрытия щита;
• Компактный размер (1 модуль) экономит место в щитовой;
• Подтвержденная надежность по европейским нормам - снижает риск отказов в ответственных системах.

Ограничения применения

• Не используется в цепях переменного тока (AC) - попытка подключения к сети 220 В AC приведёт к некорректному отключению и возможному возгоранию;
• IP20 - нельзя использовать во влажных, пыльных или открытых местах без корпуса;
• Не рекомендован для частых коммутационных операций - предназначен для защиты, а не для регулярного включения/выключения оборудования;
• При напряжении выше 250 В DC - отключающая способность снижается до 6 кА, что может оказаться недостаточно для некоторых систем.

Примеры использования

• Защита солнечных панелей в мини-ЭС - от перегрузки при облачности и КЗ в кабеле;
• Щит управления трамваями - защита цепей питания двигателей постоянного тока;
• Аккумуляторные банки в UPS - контроль перегрузки при работе от батарей;
• Промышленные CNC-станки с DC-приводами - предохраняет платы управления от пробоя;
• Зарядные устройства для электромобилей - отсекает КЗ в кабеле или аккумуляторе.

Практические советы

• Выбирая автомат ВА-105 DEKRAFT, проверьте соответствие напряжения вашей системы - 250 В DC максимум, не больше;
• Для цепей с высоким импульсным током (например, стартеры) лучше выбрать характеристику C или D - тип B слишком чувствителен;
• Перед монтажом убедитесь, что DIN-рейка прочная и правильно закреплена - вибрация может ослабить контакты;
• Обязательно соблюдайте полярность при подключении - хотя выключатель не зависит от направления тока, правильная ориентация улучшает срок службы;
• Не смешивайте этот выключатель с другими моделями в одном щите без учета координации - особенно при наличии нескольких уровней защиты.
