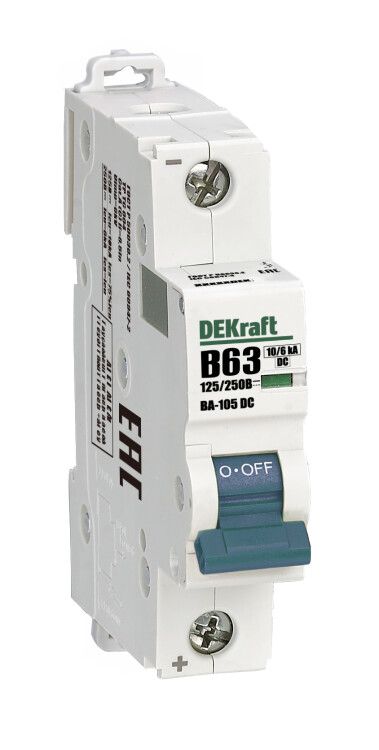

Выключатель автоматический однополюсный ВА-105 1P характеристика В 63A 250В DC | 13361DEK DEKraft APC

Автоматический выключатель ВА-105 DEKRAFT - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для промышленного и бытового использования, устанавливается на DIN-рейку, имеет номинальный ток 63 А и работает при напряжении до 250 В DC.

Назначение и область применения

Автоматический выключатель ВА-105 предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений при длительной перегрузке и внезапном коротком замыкании. Применяется в системах с источниками постоянного тока: солнечные электростанции, аккумуляторные батареи, системы управления, транспорт (электромобили, метро, троллейбусы), промышленные контроллеры, зарядные устройства и другие объекты, где используется DC-напряжение.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для нагрузок с мягким пуском (например, освещение, малые двигатели, электроника)
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Ширина: 1 модуль (18 мм)
• Максимальное сечение кабеля: 35 мм2
• Способ монтажа: на DIN-рейку типа TS35
• Исполнение: стационарное
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40 C до +40 C, повышенной влажности и запылённости
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель совместим со всеми типами стандартных DIN-реек шириной 35 мм. Монтировать можно как вертикально, так и горизонтально - фиксация осуществляется защёлкой. Для подключения используйте провода сечением до 35 мм2. Обязательно соблюдайте полярность: вход и выход помечены на корпусе. Нельзя использовать в сетях переменного тока (AC) - это вызовет отказ или аварию.

Безопасность и стандарты

Автоматический выключатель ВА-105 соответствует международному стандарту МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010. Отключение происходит благодаря тепловому и электромагнитному расцепителям, что обеспечивает надёжную защиту. Индикатор состояния (окошко) позволяет визуально определить, находится ли аппарат во включенном, отключённом или сработавшем состоянии - даже если рукоятка заклинена.

Преимущества

• Работает в цепях постоянного тока - большинство аналогичных устройств рассчитаны только на AC
• Высокая отключающая способность (до 10 кА) снижает риск возгорания при КЗ
• Индикатор состояния улучшает безопасность обслуживания
• Поддерживает большие сечения кабелей (до 35 мм2) - удобно для мощных систем
• Климатическое исполнение УХЛ4 делает возможным применение в неотапливаемых помещениях и на улице (при условии герметичной установки)

Ограничения применения

• Не переменного тока (AC) - использование в сети 220 В/50 Гц приведёт к некорректной работе и опасности
• IP20 не защищает от попадания воды, пыли и влаги - требует установки внутри щита или в защищённой среде
• При напряжении выше 250 В DC отключающая способность снижается до 6 кА - не рекомендовано для высоковольтных систем (>250 В)
• Не предназначен для частого коммутационного воздействия - не является контактором

Примеры использования

• Защита солнечных панелей в мини-ЭС на крыше дома
• Щит питания светодиодных лент и LED-систем в торговых залах
• Цепи управления в электрокарах и электропогрузчиках
• Распределительные щиты на железнодорожных станциях с питанием от аккумуляторов
• Системы бесперебойного питания (ИБП) с DC-выходом

Практические советы

• Выбирая автомат ВА-105, проверьте соответствие напряжения вашей системы - особенно важно для DC-сетей с изменяемым уровнем (например, солнечные батареи)
• При использовании нескольких выключателей в одном щите учтите, что каждый занимает один модуль (18 мм) - планируйте место для будущего расширения
• Перед первым включением убедитесь, что все клеммы затянуты моментом, указанным в руководстве - недостаточное усилие вызывает нагрев
• Для систем с высокими импульсными токами (например, стартеры двигателей) лучше выбрать характеристику C или D - здесь же B слишком чувствительна
• Обновление оборудования: если ранее использовались автоматы для AC, заменяйте их именно на модели, специально сертифицированные для DC - такие как ВА-105 DEKRAFT
