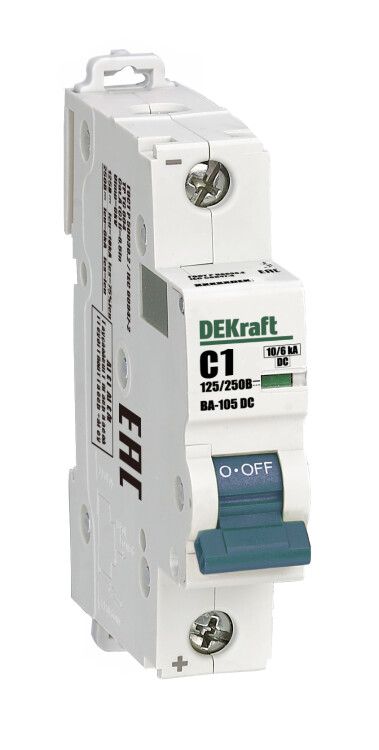

Выключатель автоматический однополюсный ВА-105 1P характеристика С 1A 250В DC | 13374DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKRAFT предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Этот однополюсный аппарат с кривой срабатывания C и номиналом 1 А подходит для промышленной и бытовой электросети, устанавливается на DIN-рейку и соответствует ГОСТ Р 50030.2-2010.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Применяется там, где требуется надёжная коммутация и защита: системы автоматизации, управление оборудованием, транспорт (например, электромобили, метро), источники бесперебойного питания, солнечные , батарейные массивы и другие устройства на постоянном токе до 250 В.

Технические характеристики

• Номинальный ток: 1 А - максимальный длительно допустимый ток без срабатывания;
• Номинальное напряжение: 250 В DC - предельное рабочее напряжение цепи постоянного тока;
• Количество полюсов: 1 - один контактный разрыв, подходит для одноцепевых схем;
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала, оптимален для нагрузок со средним пуском (например, импульсные блоки питания);
• Отключающая способность: 10 кА при 125 В / 6 кА при 250 В - максимальный ток КЗ, который выключатель может безопасно отключить;
• Ширина: 1 модуль (18 мм) - компактный формат для плотной сборки на рейке;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Способ монтажа: на DIN-рейку типа TS35;
• Исполнение: стационарное - не предназначено для частых перемещений;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Частота: 50 Гц - указана для совместимости с переменным током, но устройство рассчитано исключительно на постоянный ток;
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствие международному стандарту на автоматы для постоянного тока.

Совместимость и монтаж

Выключатель ВА-105 DC устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через зажимы, рассчитанные на кабели сечением до 25 мм2. Для обеспечения надёжного контакта рекомендуется использовать наконечники НШВИ. Обращайте внимание: этот аппарат **не** совместим с сетями переменного тока (AC) - использование на AC может привести к отказу из-за отличий в гашении дуги. Монтаж возможен в щитках с достаточным свободным местом, так как степень защиты IP20 требует сухого и закрытого окружения.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для оборудования на постоянный ток. Отключающая способность проверена на уровне 10 кА при 125 В и 6 кА при 250 В - это важный параметр для защиты от аварийных режимов. Индикатор состояния (окошко) позволяет визуально контролировать положение контактов даже при отключенном состоянии - повышает безопасность обслуживания.

Преимущества

• Работает в цепях постоянного тока - большинство аналогичных аппаратов рассчитаны только на переменный ток;
• Высокая отключающая способность (до 10 кА) - обеспечивает защиту даже в мощных системах;
• Компактный размер (1 модуль) - экономит место в распределительных щитах;
• Яркий индикатор состояния - легко определить, включён ли автомат, без тестирования;
• Поддержка больших сечений кабелей (25 мм2) - удобен для силовой части цепей;
• Климатическое исполнение УХЛ4 - устойчив к колебаниям температуры и влажности в помещениях.

Ограничения применения

• Не переменный ток (AC) - применение на сети 220 В/50 Гц вызовет выход из строя;
• Защита IP20 - нельзя устанавливать во влажных, пыльных или открытых местах без корпуса;
• Номинальный ток всего 1 А - не подходит для защиты мощных потребителей (напрямую); нужен для контроля слаботочных цепей, управления, сигнализации;
• Отключающая способность снижается при увеличении напряжения: при 250 В - лишь 6 кА, поэтому важно правильно выбирать схему;
• Не имеет функции дифференциальной защиты - не защищает от утечек тока на землю.

Примеры использования

• Щит управления зарядными станциями для электрокаров (DC 24–250 В);
• Цепи питания PLC-устройств и сенсоров в промышленных автоматах;
• Защита батарейных банков в UPS-системах;
• Системы освещения на LED-источниках с DC-питанием;
• Контур управления в железнодорожной автоматике (DC 110 В/220 В);
• Фотоэлектрические станции - защита цепей от солнечных панелей.

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система использует именно постоянный ток - неверное подключение опасно!
• Проверьте расчетный ток КЗ в месте установки: если он превышает 6 кА при 250 В, выбирайте более мощный аппарат;
• Для точного монтажа используйте плоскогубцы с регулировкой момента затяжки - переусердствовать с клеммами нельзя;
• Если используется несколько таких выключателей, пометьте каждый - особенно когда они находятся рядом с AC-автоматами;
• Обязательно соблюдайте условия эксплуатации УХЛ4: не устанавливайте в неотапливаемых помещениях ниже −40 C или в парилках;
• При необходимости замены - отключите питание всей цепи, даже если индикатор показывает “выключено” - дуга может сохраняться.
