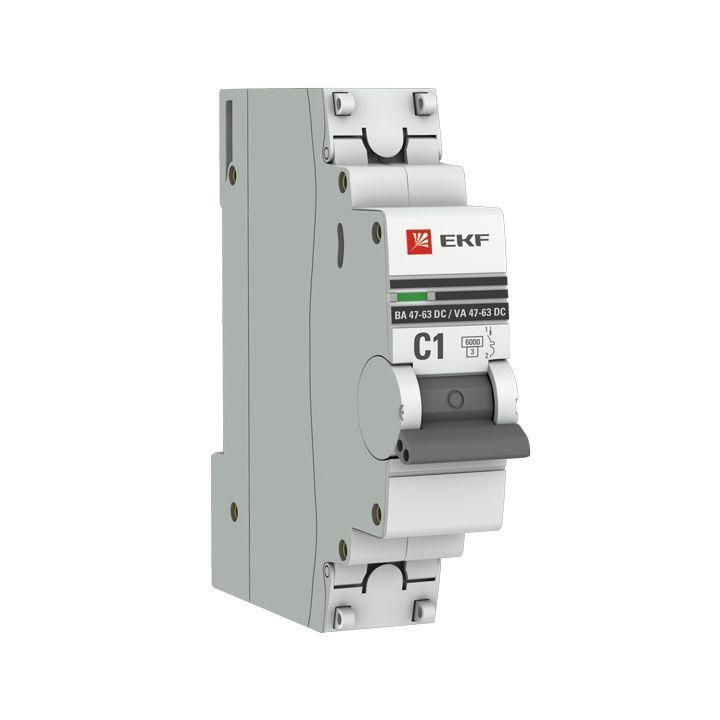

Автоматический выключатель 1P 1А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-1-01C-pro

Автоматический выключатель ВА 47-63 DC 1P 1А (C) 6 кА от EKF PROxima предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах управления, зарядных устройствах и системах солнечной энергетики.

Назначение и область применения

Выключатель защищает электрические цепи постоянного тока (DC) с номинальным током до 1 А. Применяется там, где требуется точная защита слаботочных устройств: в контроллерах, батарейных системах, светодиодных осветительных приборах, зарядных станциях, промышленной автоматике и солнечных электростанциях. Отличается высокой надёжностью при работе в условиях колебаний температуры и вибраций.

Технические характеристики

• Номинальный ток: 1 А
• Количество полюсов: 1
• Номинальное напряжение: 250 В постоянного тока (DC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, LED-драйверы, малые двигатели)
• Номинальное напряжение изоляции: 660 В - повышенная изоляционная прочность
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - устойчив к кратковременным скачкам напряжения
• Поперечное сечение провода: 1–25 мм2 - совместим с широким спектром кабелей
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищён от воды и пыли
• Монтаж: на DIN-рейку (1 модуль)
• Глубина монтажа: 41 мм
• Рабочий температурный диапазон: от –25 C до +50 C
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на оборудование
• Категория перенапряжения: III - рассчитан на использование в распределительных сетях
• Частота: 50 Гц - указана для справки, так как работает только с постоянным током
• Гарантия: 84 месяца

Совместимость и монтаж

Устанавливается на стандартную DIN-рейку типа TS35. Монтаж прост: выключатель фиксируется защёлкой - достаточно вставить его в рейку и нажать до характерного щелчка. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать устройство, что важно для объектов с ограниченным доступом. Установка возможна в любом положении - горизонтально или вертикально. Кабель сечением от 1 до 25 мм2 легко помещается в зажим без дополнительных переходников.

Безопасность и стандарты

Изделие соответствует требованиям международных норм безопасности для коммутационных аппаратов. Наличие класса токоограничения 3 и категории перенапряжения III гарантирует надёжную работу даже при аварийных режимах. Цветовой индикатор на передней панели показывает состояние: «ON» - включено, «OFF» - отключено. Это позволяет быстро диагностировать причину отключения без вскрытия шкафа. Усиленный корпус с дополнительными заклёпками повышает механическую стойкость и предотвращает деформацию при длительной эксплуатации.

Преимущества

• Защита от несанкционированного доступа благодаря опломбируемым крышкам
• Увеличенная долговечность корпуса за счёт усиления заклёпками
• Удобная ручка управления с чётким визуальным индикатором состояния
• Широкий диапазон сечений проводов - не требует адаптеров
• Высокая отключающая способность (6 кА) для защиты чувствительной электроники
• Долгий срок службы - 84 месяца гарантии

Ограничения применения

Не применяется в цепях переменного тока (AC) - только для постоянного тока (DC). Не имеет защиты от внешних воздействий (IP20), поэтому не подходит для открытых площадок, улиц, сырых помещений или мест с высокой запылённостью. Не рекомендуется для нагрузок с очень высоким пусковым током (например, мощные электродвигатели) - лучше выбрать характеристику D. Также не следует использовать в системах выше 250 В постоянного тока - превышение напряжения может вызвать пробой изоляции.

Примеры использования

• Щит управления солнечной мини-ЭС - защита от перегрузки в цепи PV-панелей
• Зарядное устройство для электрокара - контроль тока в цепи постоянного тока
• Система освещения на базе LED-лент 24 В - защита каждого контура
• Промышленный контроллер с питанием от аккумуляторной батареи
• Лабораторные стенды и испытательные установки

Практические советы

• Перед монтажом проверьте соответствие напряжения цепи - не более 250 В DC
• При использовании в холодном помещении (ниже 0 C) убедитесь, что выключатель успел принять температуру окружения - резкий перепад может влиять на срабатывание
• Для опломбировки используйте специальные пломбы, подходящие по размеру крышек - они не должны мешать рычагу
• При подключении кабелей сечением менее 1 мм2 используйте наконечники - чтобы избежать плохого контакта
• Если нужна защита от пыли/влаги - выбирайте другую серию с IP65/IP67; этот выключатель - только для внутреннего монтажа
• При замене - всегда отключите питание. Индикатор не гарантирует отсутствие напряжения на входе!
