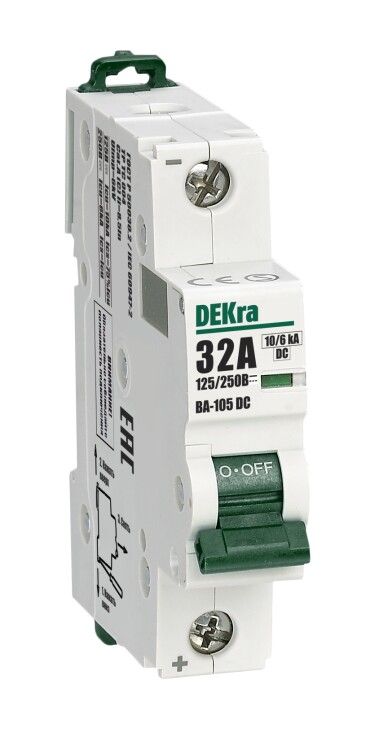

Выключатель автоматический однополюсный ВА-105 1P характеристика С 32A 250В DC | 13382DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft — устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для промышленного и бытового использования, устанавливается на DIN-рейку, имеет номинальный ток 32 А и рассчитан на напряжение до 250 В DC.

Назначение и область применения

Автоматический выключатель ВА-105 DC предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений при длительной перегрузке или коротком замыкании. Применяется в системах с источниками постоянного тока: солнечные электростанции, аккумуляторные батареи, системы управления, тяговые сети, зарядные устройства, промышленные контроллеры и автономные энергоустановки.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: C — подходит для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Ширина: 1 модуль (18 мм)
• Максимальное сечение кабеля: 25 мм²
• Способ монтажа: на DIN-рейку типа TS35
• Исполнение: стационарное
• Климатическое исполнение: УХЛ4 — допустимо использование в помещениях с умеренным климатом, температурой от −40 °C до +40 °C
• Частота: 50 Гц — указана для совместимости с сетями переменного тока, но сам аппарат работает только с постоянным током
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте провода сечением до 25 мм² — зажимы рассчитаны именно на этот диапазон. Не подключайте медные жилы меньше 1,5 мм² — они могут плохо фиксироваться. Убедитесь, что все контакты плотно затянуты: слабый контакт в цепи постоянного тока вызывает нагрев и выход из строя автомата. Монтаж возможен в щитках любого типа, где есть место под один модуль.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Отключающая способность проверена при тестировании на постоянном токе — это важно, так как многие автоматы рассчитаны только на переменный ток. Индикатор состояния (окошко) позволяет визуально определить, включен ли аппарат или он отключился из-за срабатывания — даже если рукоятка находится в промежуточном положении.

Преимущества

• Работает только с постоянным током — специально адаптирован для современных DC-систем
• Высокая отключающая способность (до 10 кА) обеспечивает надежную защиту даже при серьезных КЗ
• Компактный формат (1 модуль) экономит место в щитке
• Индикатор состояния снижает время диагностики
• Соответствие российским и европейским нормам безопасности

Ограничения применения

• Не используется в цепях переменного тока (AC) — будет работать некорректно или не сработает при КЗ
• IP20 не защищает от пыли и влаги — нельзя устанавливать во влажных, пыльных или открытых местах
• Климатическое исполнение УХЛ4 запрещает эксплуатацию при температуре ниже −40 °C или выше +40 °C
• Не рекомендован для частых включений/выключений — предназначен для защиты, а не для операционного управления
• Максимальное напряжение — 250 В DC. Превышение недопустимо!

Примеры использования

• Защита солнечных панелей в домашних мини-ЭС
• Щиты питания от свинцово-кислотных или литий-ионных аккумуляторов
• Цепи управления в железнодорожном транспорте (DC 110–220 В)
• Промышленные инверторы и UPS с постоянным входом
• Зарядные станции для электромобилей (низковольтные секции)

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система действительно работает на постоянном токе — не путайте с AC-устройствами
• При проектировании учтите, что отключающая способность снижается при увеличении напряжения: при 250 В DC она составляет всего 6 кА — не превышайте расчетные токи КЗ
• Подбирайте кабель по сечению: 25 мм² — предел, но для длинных линий лучше использовать большие сечения, чтобы снизить потери
• Не устанавливайте рядом с источниками тепла — перегрев снижает срок службы
• Перед первым включением проверьте целостность изоляции и правильность подключения полярности — в DC важна последовательность
