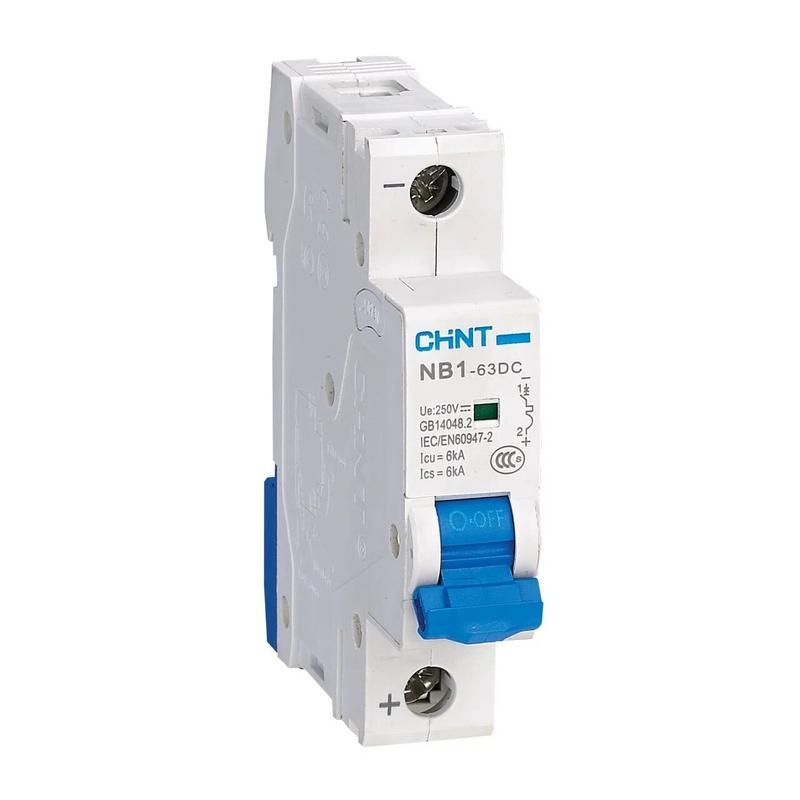

Выключатель автоматический однополюсный NB1-63DC 1P 32A 6кА х-ка C 250В DC (R) | 182709 CHINT

Автоматический выключатель NB1-63DC - однополюсный модульный аппарат с номинальным током 32 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока в распределительных щитах. Применяется в системах автоматизации, возобновляемой энергетики и промышленном оборудовании, где требуется надёжная защита от перегрузок и КЗ.

Назначение и область применения

Выключатель NB1-63DC используется для защиты однофазных цепей постоянного тока напряжением до 250 В. Он обеспечивает безопасное отключение при перегрузках и коротких замыканиях. Подходит для установки в щитах систем управления, солнечных электростанций, зарядных станций для электромобилей, промышленных контроллеров и других устройств, работающих от постоянного тока.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Отключающая способность: 6 кА
• Характеристика срабатывания: C (срабатывает при токе 7–10 кратном номинальному)
• Напряжение изоляции: 300 В
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Модульная ширина: 1 модуль (18 мм)
• Рабочая температура: от -35 C до +70 C
• Импульсное напряжение: 4 кВ
• Степень загрязнения: 2 (умеренная запылённость, нормальные условия эксплуатации)
• Частота: 50/60 Гц (не влияет на работу в цепях постоянного тока)

Совместимость и монтаж

Выключатель NB1-63DC устанавливается на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется гибким кабелем, либо через шины с наконечниками типов PIN и FORK. Устройство совместимо с другими модулями серии NB1-63DC - можно комбинировать с дополнительными контактами и расцепителями. Ширина одного модуля позволяет плотно размещать несколько аппаратов в одном щите.

Безопасность и стандарты

Выключатель соответствует требованиям категории применения A (для бытовых и аналогичных нагрузок) и имеет степень защиты IP20, что исключает случайное прикосновение к токоведущим частям. Напряжение изоляции 300 В обеспечивает безопасную работу при номинальном 250 В DC. Механическая износостойкость - 20 000 циклов включения-выключения, электрическая - 1500 циклов при максимальной нагрузке.

Преимущества

• Узкий форм-фактор (1 модуль) экономит место в щите
• Явная индикация положения контактов - окно показывает “I” (вкл.) / “O” (выкл.)
• Совместимость с дополнительными модулями: вспомогательные контакты XF9, сигнал аварии XF9J, расцепители S9/V9
• Работает в широком диапазоне температур - подходит для холодных помещений и жарких технологических зон
• Отключающая способность 6 кА достаточна для большинства промышленных и энергетических применений

Ограничения применения

• Не предназначен для переменного тока - использование в сети AC приведёт к отказу
• IP20 не защищает от пыли и влаги - нельзя устанавливать во влажных, пыльных или открытых помещениях без корпуса
• Максимальное напряжение - 250 В DC; для более высоких значений (до 500 В или 1000 В) требуются другие модели серии (2P или 4P)
• Не рекомендован для частого ручного включения/отключения - рассчитан на редкие операции, не на регулярное управление нагрузкой

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите
• Отключение цепи питания преобразователя частоты в системе автоматизации
• Щит управления зарядной станцией для электрокара
• Цепи постоянного тока в железнодорожной автоматике или метро
• Распределительные щиты в промышленных роботизированных линиях

Практические советы

• Выбирая выключатель NB1-63DC, проверьте соответствие напряжения вашей системы - 250 В DC - это предельное значение для этой модели
• При использовании в условиях повышенной вибрации (например, на транспорте) закрепите щит и используйте фиксирующие элементы
• Для удалённой сигнализации сработавшего автомата добавьте вспомогательный контакт XF9 или сигнал аварии XF9J
• Не забудьте про посадочный диаметр клеммы - он рассчитан на провода сечением до 16 мм2 (гибкие) и 25 мм2 (монолитные)
• Если нужна защита от потери напряжения - установите расцепитель V9
