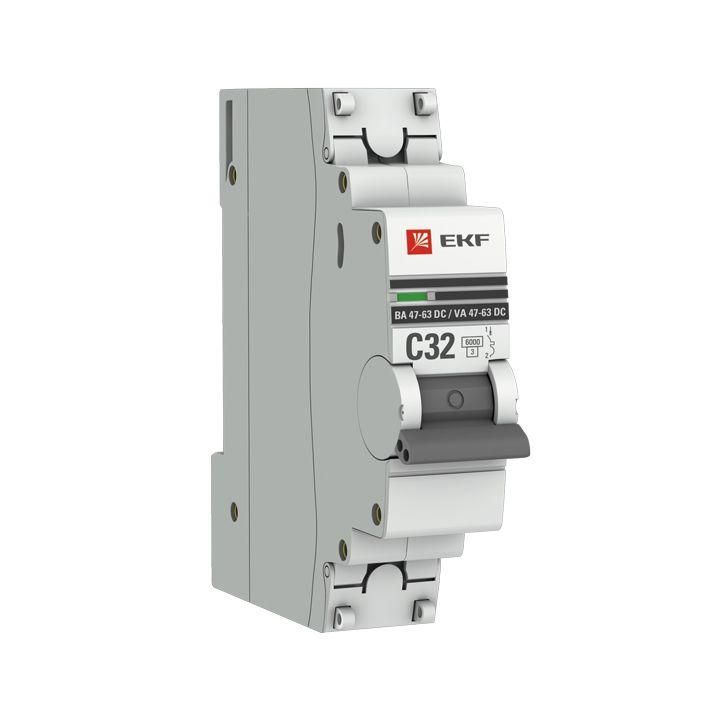

Автоматический выключатель 1P 32А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-1-32C-pro

Автоматический выключатель ВА 47-63 DC 6 кА EKF PROxima предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Модель рассчитана на работу в системах с напряжением до 250 В и током до 32 А, подходит для монтажа на DIN-рейку. Благодаря специальной конструкции и высокой отключающей способности, этот автомат особенно актуален в энергетических и промышленных объектах, где используется постоянный ток.

Назначение и область применения

Автоматический выключатель ВА 47-63 DC 6 кА EKF PROxima применяется для защиты электрических цепей постоянного тока (DC) в условиях повышенной нагрузки. Подходит для использования в системах с источниками постоянного тока: солнечные электростанции, системы зарядки электромобилей, промышленные преобразователи, аккумуляторные батареи, тяговые сети и оборудование на базе DC-шин.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В постоянного тока (DC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, люминесцентные лампы)
• Количество полюсов: 1 (однополюсный)
• Монтаж: на DIN-рейку, занимает 1 модуль (17,5 мм ширины)
• Поперечное сечение подключаемых проводов: 1–25 мм2
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную изоляцию даже при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 6,2 кВ - защищён от импульсных перенапряжений
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочий температурный диапазон: от –25 C до +50 C
• Класс токоограничения: 3 - быстрое гашение дуги снижает тепловую нагрузку на сеть
• Категория перенапряжения: III - предназначено для установки в распределительных щитах и на ответвлениях
• Гарантийный срок: 84 месяца (7 лет)
• Глубина монтажа: 41 мм - требует достаточного места внутри шкафа

Совместимость и монтаж

Автоматический выключатель ВА 47-63 DC 6 кА EKF PROxima совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Установка происходит путём защёлкивания на рейку - никаких инструментов не требуется. Для фиксации достаточно плотно прижать устройство до характерного щелчка. Клеммы выполнены в виде винтовых зажимов с возможностью подключения медных проводов сечением от 1 до 25 мм2. Пластиковая крышка над клеммами позволяет запечатывать устройство пломбой - это важно для контрольных и промышленных объектов.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3, что снижает риск повреждения оборудования при аварии. Номинальное импульсное напряжение 6,2 кВ и категория перенапряжения III обеспечивают надёжную работу в сетях с потенциально опасными переходными процессами. Цветовой индикатор на передней панели показывает состояние: «ON» - включён, «OFF» - отключён, что ускоряет диагностику.

Особенности конструкции

Корпус автомата усилен дополнительными заклёпками, что исключает деформацию и расхождение корпуса при многократных срабатываниях. Улучшенная форма ручки обеспечивает чёткий ход и надёжное управление даже в перчатках. Пластиковый кожух над клеммами не только защищает от прикосновений, но и позволяет применять пломбы - важная функция для объектов с ограниченным доступом. Индикатор положения выполнен контрастно, легко различим даже при слабом освещении.

Преимущества

• Увеличенная прочность корпуса благодаря заклёпкам - долговечность выше аналогов
• Защита клемм крышкой с возможностью пломбировки - соответствие нормам безопасности на промышленных объектах
• Широкий диапазон сечений проводов (1–25 мм2) - универсальность для различных типов подключений
• Высокая отключающая способность 6 кА - подходит для мощных DC-систем
• Длительная гарантия - 7 лет, что свидетельствует о качестве сборки

Ограничения применения

• Не предназначен для переменного тока (AC) - использование на AC-сетях недопустимо
• Степень защиты IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью
• Работает только при температуре от –25 C до +50 C - не рекомендован для экстремальных климатических условий без дополнительного теплоизолирующего корпуса
• Подходит только для однофазных цепей - не заменяет двухполюсные автоматы в цепях с двумя проводами

Примеры использования

• Щиты солнечных электростанций - защита от перегрузок в цепях PV-панелей
• Зарядные станции для электромобилей - защита DC-выходов
• Промышленные контроллеры и преобразователи частоты - защита входных цепей постоянного тока
• Аккумуляторные батарейные массивы - отключение при КЗ в банках
• Железнодорожные системы сигнализации - питание от постоянного тока

Практические советы

• Перед установкой проверьте, чтобы напряжение в цепи было именно постоянным (DC), а не переменным - неверное применение приведёт к выходу устройства из строя
• При подключении провода используйте жилы сечением не менее 1 мм2 и не более 25 мм2 - слишком тонкие провода могут нагреваться, слишком толстые - не войдут в клемму
• Обеспечьте минимальную глубину шкафа 41 мм - иначе автомат не поместится
• Если система работает при температуре ниже –10 C, убедитесь, что механизм не замёрз - возможно, потребуется подогрев шкафа
• Для обслуживания и проверки используйте только отвертку с изолированной ручкой - даже при отключенном автомате клеммы находятся под напряжением
• При необходимости пломбирования - используйте термостойкие металлические или пластиковые пломбы, подходящие по размеру крышки
