Автоматический выключатель 1Р 13А характеристика D ВА-101 4.5кА - 11156DEK APC

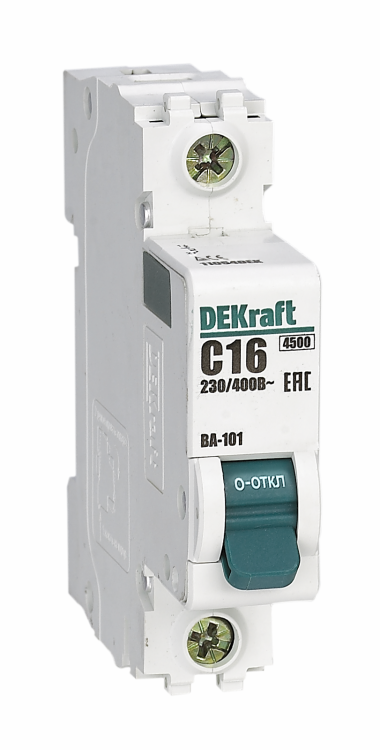

Автоматический выключатель ВА-101 от DEKraft - однополюсное устройство на 13 А с характеристикой D и отключающей способностью 4,5 кА, предназначенное для защиты электропроводки от перегрузок и коротких замыканий в промышленных и бытовых сетях переменного тока. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ и ТР ТС.

Назначение и область применения

Автоматический выключатель ВА-101 защищает однофазные цепи от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов с высокими пусковыми токами - например, где используются двигатели, насосы, компрессоры или сварочные аппараты. Применяется в системах с напряжением до 230 В, частотой 50 Гц.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Номинальное напряжение: 230 В AC - рассчитан на работу в сети переменного тока 230 В;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, электродвигатели);
• Количество полюсов: 1 - управляет одной фазой;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода до этого сечения;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Модульная ширина: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм);
• Глубина монтажа: 69 мм - требует свободного места в щите глубиной не менее 69 мм;
• Исполнение: стационарное - не предназначен для перемещения;
• Способ монтажа: на DIN-рейку - фиксируется стандартными зажимами;
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допускает повышенную влажность;
• Нормативные документы: ГОСТ Р 50030.2-2010, ГОСТ 9098-78, ТР ТС 004/2011.

Совместимость и монтаж

Автоматический выключатель ВА-101 совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения используйте провода сечением до 25 мм2. Обязательно соблюдайте полярность: вход - верхние клеммы, выход - нижние. Убедитесь, что в щите достаточно места по глубине (минимум 69 мм). Автомат можно комбинировать с другими устройствами серии ВА-101 в одном щитке.

Безопасность и стандарты

Выключатель соответствует российским нормам ГОСТ Р 50030.2-2010 и ТР ТС 004/2011, что гарантирует соответствие требованиям безопасности для электрооборудования. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. Сплошная лицевая панель предотвращает случайное прикосновение к контактам. IP20 не предусматривает защиту от влаги - не устанавливайте в сырых помещениях без дополнительной защиты.

Преимущества

• Новый механизм расцепления - мгновенно разрывает цепь при аварии, минимизируя повреждения оборудования;
• 5 монолитных заклёпок - увеличивают механическую прочность корпуса, исключая деформацию при ударах или вибрациях;
• Боковые каналы охлаждения - обеспечивают стабильную работу даже при длительном нагреве в плотно укомплектованном щите;
• Полностью автоматизированное производство - гарантирует точность сборки и надёжность каждого экземпляра;
• Поддержка дополнительной комплектации - возможна установка дополнительных контактов, расцепителей или сигнализаторов.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• IP20 не защищает от влаги и пыли - запрещено использование в открытых, влажных или пыльных местах без бокса или крышки;
• Не рекомендован для защиты цепей с очень частыми пусками (более 10–15 раз в час) - износ механизма возрастает;
• Не предназначен для установки вне щита - требует герметичного или закрытого распределительного устройства.

Примеры использования

• Защита группы розеток в квартире с мощным оборудованием (стиральная машина, микроволновка, утюг);
• Щиток на производстве: питание маломощных двигателей, насосов, конвейеров;
• Оборудование мастерских: сварочные аппараты, компрессоры, токарные станки;
• Распределительные щиты в административных зданиях, торговых центрах, складах.

Практические советы

• Выбирая автомат ВА-101, проверьте, чтобы номинальный ток нагрузки был ниже 13 А - лучше оставлять запас 10–20 %;
• При использовании в условиях высокой температуры (например, в щитке на солнечной стороне) учитывайте наличие охлаждающих каналов - они работают эффективнее, чем у аналогов;
• Для удобства обслуживания пометьте автомат этикеткой с указанием защищаемой цепи;
• Если нужна сигнализация срабатывания - выбирайте модель с опциональным контактом (возможно при заказе);
• Не заменяйте этот автомат на более слабый (например, C-характеристика) - он не справится с пусковыми токами двигателей.
