Автоматический выключатель ВА-101 1P 63А D 4.5кА - 11108DEK APC

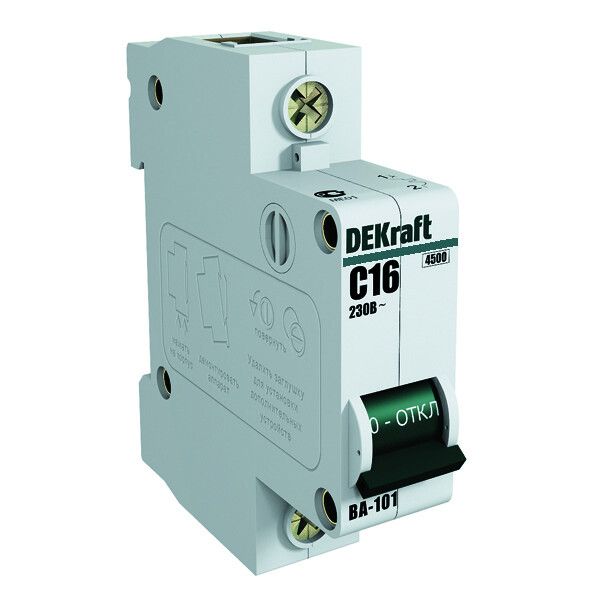

Автоматический выключатель ВА-101 от DEKraft - однополюсный аппарат на 63 А с отключающей способностью 4,5 кА, предназначенный для защиты цепей переменного тока в промышленных и бытовых сетях. Устройство монтируется на DIN-рейку, совместимо с корпусами DEKraft и Systeme Electric, и рассчитано на работу в широком диапазоне температур.

Назначение и область применения

Выключатель ВА-101 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах жилых домов, офисов, производственных участках и объектах с высокими пусковыми токами - например, где задействованы двигатели, сварочные аппараты или мощные нагреватели. Применяется в системах с напряжением 230 В, частотой 50 Гц. Назначен для стационарной установки в условиях повышенной запылённости и влажности.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 230 В переменного тока (AC)
• Количество полюсов: 1
• Отключающая способность: 4,5 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, компрессоры)
• Класс токоограничения: 3 - быстрое гашение дуги при КЗ, снижает риск повреждения проводки
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Частота: 50 Гц
• Максимальное сечение кабеля: 25 мм2
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 72 мм
• Диапазон рабочих температур: от -40 C до +50 C
• Климатическое исполнение: УХЛ4 - устойчив к колебаниям температуры и влажности в помещениях с умеренным климатом
• Степень загрязнения: 3 - предназначен для сред с умеренной запылённостью и наличием проводящей пыли

Совместимость и монтаж

Выключатель ВА-101 устанавливается на стандартную DIN-рейку типа TS35. Ширина 1 модуль позволяет легко размещать его в щитах с ограниченным пространством. Возможна установка дополнительных устройств (например, блокировочных контактов, катушек отключения) только с левой стороны корпуса. Совместим со всеми корпусами DEKraft и Systeme Electric - фиксация и зажимы соответствуют их стандартам. Для подключения используйте кабель сечением до 25 мм2. Монтаж требует доступа с тыльной стороны щита глубиной не менее 72 мм.

Безопасность и стандарты

Выключатель ВА-101 соответствует требованиям ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2), ГОСТ 9098-78 и техническому регламенту ТР ТС 004/2011. Конструкция обеспечивает безопасность эксплуатации: сплошная лицевая панель предотвращает случайное прикосновение к токоведущим элементам. Класс токоограничения 3 гарантирует минимальное тепловое воздействие на провода при аварийном режиме.

Особенности конструкции

• 5 монолитных заклёпок увеличивают механическую прочность корпуса, исключая деформацию при длительной эксплуатации
• Боковые каналы охлаждения обеспечивают отвод тепла при работе под нагрузкой - особенно важно при температурах выше +40 C
• Сплошная передняя панель снижает риск поражения током и попадания сторонних предметов внутрь
• Фиксация на DIN-рейке надёжная, без люфта даже при многократных операциях включения/выключения

Преимущества

• Высокая отключающая способность (4,5 кА) - подходит для мест с потенциально большими токами КЗ
• Характеристика D - идеальна для двигателей и другого оборудования с высокими пусковыми токами
• Широкий температурный диапазон (-40…+50 C) - работает в неотапливаемых помещениях, на улице внутри щитов
• Поддержка установки аксессуаров - можно доработать функционал без замены самого автомата
• Полная совместимость с популярными сериями корпусов - упрощает замену и сборку щитов

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 230 В - применение в трёхфазных сетях возможно только как часть группы из нескольких однополюсных аппаратов
• IP20 не обеспечивает защиту от брызг, пыли и влаги - нельзя использовать во влажных или открытых помещениях без герметичного корпуса
• Не рекомендован для цепей постоянного тока (DC) - только для AC 50 Гц
• Максимальное сечение кабеля 25 мм2 - не подходит для силовых линий с большим током, требующих 35–50 мм2

Примеры использования

• Защита цепи питания насоса или компрессора в системе водоснабжения
• Автомат в распределительном щите производственного участка с электродвигателями
• Щит освещения в холодном цеху с лампами накаливания и индукционными источниками света
• Отдельный автомат для электрокотла или системы отопления в частном доме

Практические советы

• При выборе между характеристиками C и D - выбирайте D, если нагрузка имеет двигатель, трансформатор или мощный нагреватель
• Проверьте глубину щита перед монтажом: минимум 72 мм требуется для свободного прохода механизма
• При использовании в условиях с пылью - обязательно помещайте ВА-101 в корпус с классом защиты IP54 или выше
• Для подключения кабеля сечением 25 мм2 используйте только качественные наконечники - не затягивайте болты слишком сильно
• Если нужна удалённая коммуникация или сигнализация - устанавливайте дополнительные модули только слева, чтобы не нарушить герметичность
