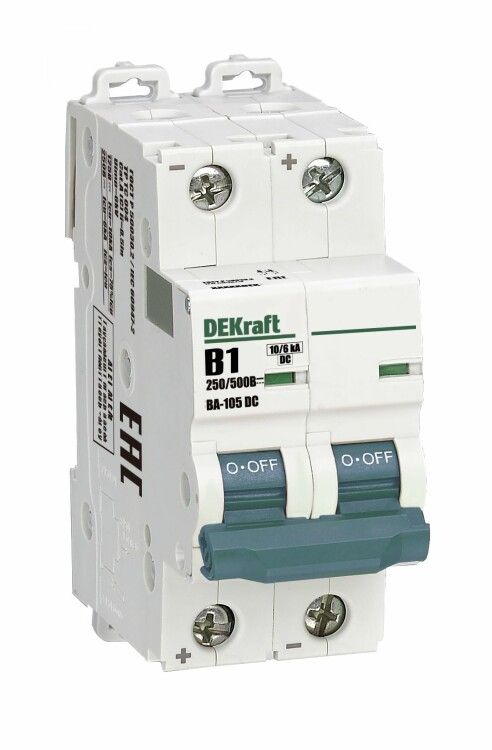

Выключатель автоматический двухполюсный ВА-105 2P B кривая 1A 500В DC | 13362DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство на 1 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем, где требуется надёжная защита цепей постоянного тока.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Применяется там, где важна точная и быстрая реакция на аварийные режимы - в системах автоматизации, управляемых приводах, солнечных электростанциях, батарейных массивах, железнодорожном оборудовании, зарядных устройствах и других объектах с питанием от DC-источников.

Технические характеристики

• Номинальный ток: 1 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 500 В DC - работает в цепях постоянного тока до этого значения
• Количество полюсов: 2 - размыкает два провода одновременно (плюс и минус)
• Характеристика срабатывания: B - реагирует на перегрузки от 3–5 крат номинала, подходит для слаботочных нагрузок с плавным пуском
• Отключающая способность: 10 кА при 250 В / 6 кА при 500 В - способен безопасно прервать ток короткого замыкания в указанных условиях
• Ширина: 2 модуля (36 мм) - занимает две ячейки на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку типа TS35
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить достаточно толстые провода
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температуры и влажностью
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006) - соответствует международному стандарту на автоматические выключатели для низковольтных сетей

Совместимость и монтаж

Выключатель ВА-105 DC совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких болтов или креплений не требует. Подключение проводов выполняется зажимами на входе и выходе каждого полюса. Для обеспечения надёжного контакта используйте жилы с зачищенной изоляцией длиной около 8–10 мм. Обязательно соблюдайте полярность при подключении к цепям постоянного тока - хотя аппарат не чувствителен к направлению тока, правильная коммутация снижает риск нагрева и искрения.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и МЭК 60947-2, что гарантирует соответствие требованиям безопасности для оборудования в цепях постоянного тока. Отключающая способность проверена на уровне 6 кА при 500 В - достаточна для большинства промышленных DC-систем. Индикатор состояния (зелёный/красный) визуально показывает, включен ли аппарат, даже если рукоятка находится в промежуточном положении - это повышает безопасность при обслуживании.

Преимущества

• Специально адаптирован для цепей постоянного тока - обычные AC-выключатели не работают эффективно при DC
• Кривая срабатывания B оптимальна для чувствительных устройств: контроллеров, плат, маломощных двигателей
• Высокая отключающая способность (до 6 кА при 500 В) обеспечивает защиту даже в мощных DC-сетях
• Индикатор состояния устраняет необходимость тестирования вручную - сразу видно, сработал ли автомат
• Поддерживает подключение кабелей до 25 мм2 - удобно для силовых линий

Ограничения применения

• Не предназначен для переменного тока - использование в сети 220 В AC приведёт к отказу или опасности возгорания
• IP20 не обеспечивает защиту от воды, пыли и агрессивной среды - нельзя использовать во влажных, запылённых или наружных условиях без корпуса
• Номинальный ток всего 1 А - не подходит для защиты мощных потребителей (например, насосов, освещения, обогревателей)
• Работает только при температуре, соответствующей классу УХЛ4 - не рекомендован для экстремальных условий (низкая температура ниже -40 C или высокая выше +40 C)

Примеры использования

• Защита солнечных панелей в микросистемах (до 100 В DC, 1 А)
• Контроль питания PLC-устройств в автоматических линиях
• Обеспечение безопасности в батарейных щитах (Li-Ion, свинцово-кислотные)
• Цепи управления в электропоездах, троллейбусах, электрокарах
• Зарядные станции для маломощных устройств (дронов, медицинского оборудования)

Практические советы

• Выбирая автомат ВА-105 DC, убедитесь, что ваша система действительно работает на постоянном токе - неверное применение недопустимо
• При использовании в цепях с высокими импульсными нагрузками (например, при работе шаговых двигателей) проверьте, чтобы пиковые токи не превышали 5×1 А - иначе возможны ложные срабатывания
• Для многократных операций включения/отключения (например, в тестовых стендах) следите за сроком службы механических элементов - не более 10 000 циклов
• Если нужна защита нескольких цепей - можно установить несколько ВА-105 DC рядом на одной DIN-рейке, соблюдая минимальный интервал для теплоотвода
• При замене старого автомата - обязательно отключите питание и проверьте отсутствие напряжения, особенно в DC-цепях с конденсаторами, которые могут сохранять заряд
