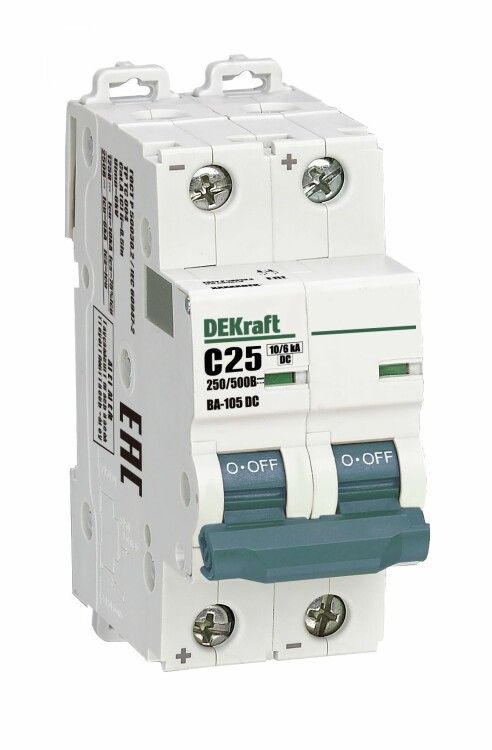

Выключатель автоматический двухполюсный ВА-105 2P C кривая 25A 500В DC | 13393DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft — двухполюсное устройство на 25 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем, где требуется надёжная защита цепей постоянного тока.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Применяется в системах с высоким напряжением постоянного тока: солнечные электростанции, системы энергонакопления, тяговые сети транспорта, промышленные контроллеры, зарядные станции, оборудование для производства и автоматизации.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Характеристика срабатывания: C — подходит для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Ширина: 2 модуля (36 мм)
• Способ монтажа: на DIN-рейку типа TS35
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Частота: 50 Гц — указана для совместимости с сетями переменного тока, но устройство работает только с постоянным током
• Климатическое исполнение: УХЛ4 — допустимо использование в помещениях с температурой от −40 °C до +40 °C и повышенной влажностью
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением до 25 мм². Подключение выполняется с соблюдением полярности: вход и выход помечены на корпусе. Устройство совместимо с другими аппаратами серии ВА-105 DC, что позволяет компактно собирать щиты. Не рекомендуется использовать в цепях переменного тока — даже при наличии отметки 50 Гц, это лишь информационный параметр, не означающий работу с AC.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC соответствует требованиям ГОСТ Р 50030.2-2010 и МЭК 60947-2-2006. Отключающая способность проверена при максимальном напряжении 500 В DC. Индикатор состояния (окошко) позволяет визуально определить, находится ли аппарат в положении «включено» или «выключено», даже если рукоятка повреждена или закрыта. Это снижает риск случайного включения при обслуживании.

Преимущества

• Высокая отключающая способность (до 6 кА при 500 В DC) обеспечивает безопасность в мощных цепях постоянного тока
• Индикатор положения контактов — удобен для диагностики без вскрытия щита
• Кривая срабатывания C — баланс между чувствительностью и отказоустойчивостью при пусках оборудования
• Серия ВА-105 DC имеет сертифицированную совместимость с промышленными щитами и другим оборудованием DEKraft

Ограничения применения

• Не предназначен для работы с переменным током — применение в AC-цепях недопустимо
• IP20 не обеспечивает защиту от пыли и влаги — нельзя устанавливать во влажных, пыльных или открытых местах
• Максимальное напряжение 500 В DC — не используется в системах выше этого значения (например, в HVDC-сетях 750–1500 В)
• Не подходит для защиты светодиодных источников питания с очень высокими импульсными токами — возможны ложные срабатывания

Примеры использования

• Защита массива солнечных панелей на 500 В DC перед инвертором
• Щит управления тяговой системой электропоезда или электрокара
• Распределительный щит в цехе с постояннотоковым приводом (конвейеры, насосы)
• Аккумуляторные банки в UPS-системах на 48–400 В DC

Практические советы

• При проектировании щита учтите, что ширина устройства — 2 модуля (36 мм); планируйте место для других элементов рядом
• Подключайте кабель плотно — плохой контакт при 25 А и 500 В DC вызывает нагрев и выход из строя
• Не используйте с кабелями меньше 1,5 мм² — малое сечение увеличивает вероятность перегрева зажимов
• Перед первым запуском проверьте, что рукоятка легко перемещается и индикатор чётко меняет цвет — это сигнал работоспособности
• Для систем с частыми коммутациями (более 1000 раз в год) рекомендуется периодическая проверка механического износа контактов
