Выключатель автоматический двухполюсный NB1-63DC 2P 1A 6кА х-ка C 500В DC (R) | 182713 CHINT

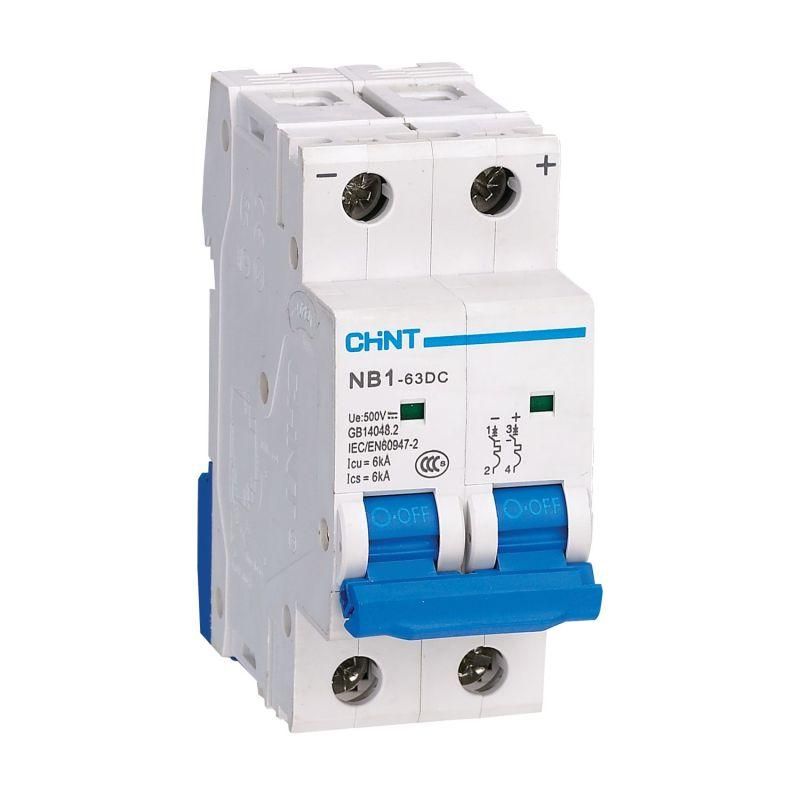

Автоматический выключатель NB1-63DC — двухполюсный модульный аппарат с номинальным током 1 А и отключающей способностью 6 кА, предназначен для защиты цепей постоянного тока в промышленных щитах. Устройство обеспечивает надёжное отключение при перегрузках и КЗ, особенно актуально в системах возобновляемой энергетики, транспорте и автоматизации.

Назначение и область применения

Выключатель NB1-63DC используется для защиты распределительных и групповых цепей постоянного тока от перегрузок и коротких замыканий. Применяется в распределительных щитах систем автоматизации, солнечных электростанций, зарядных станциях для электромобилей, железнодорожном транспорте и других объектах с источниками постоянного тока до 500 В.

Технические характеристики

• Номинальный ток: 1 А
• Номинальное напряжение: 500 В постоянного тока (DC)
• Количество полюсов: 2
• Отключающая способность: 6 кА
• Характеристика срабатывания: C (срабатывает при токе 7–10 кратном от номинала)
• Напряжение изоляции: 300 В
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Модульная ширина: 2 модуля (36 мм)
• Рабочая температура: от -35 °C до +70 °C
• Частота: 50–60 Гц (не влияет на работу в цепях постоянного тока)
• Импульсное напряжение: 4 кВ (устойчивость к кратковременным скачкам)
• Степень загрязнения: 2 (умеренная запылённость, типичная для щитовых помещений)
• Механический ресурс: 20 000 циклов включения/отключения
• Электрический ресурс: 1 500 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина корпуса составляет два модуля (36 мм), что позволяет размещать его рядом с другими автоматами в щите. Подключение осуществляется через клеммы для проводов сечением до 16 мм² — подходят однопроволочные и многопроволочные жилы. Также возможна установка шин типа PIN и FORK. Выключатель NB1-63DC совместим со всеми изделиями серии NB1-63DC, включая дополнительные устройства: вспомогательные и сигнальные контакты, расцепители.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 для аппаратов переменного и постоянного тока. Категория применения A означает, что он рассчитан на использование в цепях с малой индуктивностью — типично для батарейных систем, фотоэлементов и контроллеров. Напряжение изоляции 300 В гарантирует безопасность при работе в цепях до 500 В за счёт внутренней изоляции между полюсами.

Преимущества

• Специализирован для работы в цепях постоянного тока — отличается от обычных AC-выключателей, которые не обеспечивают гашение дуги в DC
• Увеличенная отключающая способность (6 кА) повышает надёжность в условиях высоких токов КЗ, характерных для солнечных массивов
• Индикация положения контактов: окно показывает, включен ли автомат (визуальный контроль без вскрытия щита)
• Работает в широком диапазоне температур — подходит для холодных регионов и нагреваемых щитовых
• Готов к модернизации: можно добавить вспомогательные контакты и расцепители для удалённого управления

Ограничения применения

• Не применяется в цепях переменного тока — даже при совпадении напряжения и тока
• Степень защиты IP20 исключает применение во влажных, пыльных или открытых помещениях без дополнительной защиты
• Напряжение изоляции 300 В требует соблюдения расстояний между фазами и заземлением — нельзя использовать в цепях выше 500 В
• Характеристика C не подходит для чувствительных нагрузок с плавным пуском (например, светодиодные драйверы) — лучше выбрать B-характеристику

Примеры использования

• Защита группы солнечных панелей в DC-распределительном щите с напряжением 400–500 В
• Отключение цепи питания контроллера зарядки электрокара
• Щит управления питанием постоянного тока на железнодорожной платформе
• Распределительный щит системы хранения энергии на базе литий-ионных аккумуляторов

Практические советы

• Выбирая NB1-63DC, проверьте соответствие напряжения вашей сети — 500 В DC максимум для двухполюсного исполнения
• При использовании в солнечных системах учтите, что ток КЗ может достигать 10–15 кА; если превышает 6 кА — выбирайте более мощный аппарат
• Для дистанционного контроля состояния цепи используйте опцию XF9 (вспомогательный контакт) — она легко монтируется после установки
• Не затягивайте клеммы слишком сильно — максимальный момент 0,8 Н·м, чтобы не повредить пластиковые детали
• При сборке щита оставляйте минимум 10 мм свободного места вокруг аппарата для теплоотвода
