Выключатель автоматический двухполюсный ВА-105 2P C кривая 50A 500В DC | 13396DEK DEKraft APC

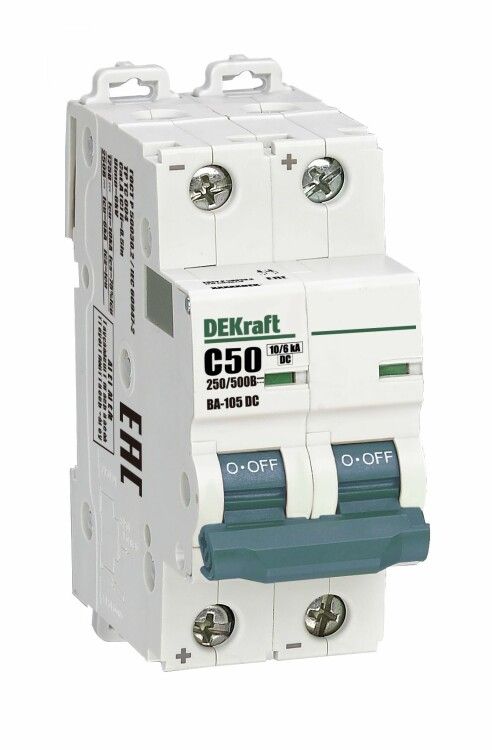

Автоматический выключатель ВА-105 DC от DEKraft - двухполюсное устройство на 50 А и 500 В постоянного тока, предназначенное для защиты цепей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, подходит для промышленных и бытовых систем, где требуется надёжная защита постоянного тока.

Назначение и область применения

Автоматический выключатель ВА-105 DC защищает электрические цепи постоянного тока от перегрузок и коротких замыканий. Применяется там, где используется высокое напряжение постоянного тока - например, в солнечных электростанциях, системах энергонакопления, электроприводах, железнодорожном транспорте, промышленной автоматике и устройствах бесперебойного питания.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 500 В DC
• Количество полюсов: 2
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (например, двигатели, преобразователи)
• Отключающая способность: 10 кА при 250 В DC / 6 кА при 500 В DC
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Ширина: 2 модуля (36 мм)
• Максимальное сечение кабеля: 35 мм2
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель совместим с любой стандартной DIN-рейкой шириной 35 мм. Монтируется легко - фиксируется защёлками снизу. Для подключения используйте провода сечением до 35 мм2. Обязательно соблюдайте полярность при подключении к цепям постоянного тока - хотя аппарат не требует строгой ориентации по полярности, рекомендовано подключение входа сверху, выхода снизу для соответствия практикам промышленной сборки. Не устанавливайте рядом с источниками тепла выше 40 C.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC сертифицирован по ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Соответствует требованиям безопасности для оборудования в зонах с риском возгорания. Индикатор состояния (окно на корпусе) позволяет визуально определить, включен ли аппарат или он отключился из-за аварии - даже если рукоятка находится в промежуточном положении.

Преимущества

• Работает в цепях постоянного тока до 500 В - большинство аналогичных устройств рассчитаны только на переменный ток
• Высокая отключающая способность (до 6 кА при 500 В) обеспечивает безопасную работу в мощных системах
• Индикатор состояния повышает удобство диагностики и обслуживания
• Климатическое исполнение УХЛ4 позволяет использовать в холодных и влажных помещениях
• Поддерживает кабель до 35 мм2 - подходит для силовых линий

Ограничения применения

• Не предназначен для использования в цепях переменного тока - применение на AC вызовет отказ или опасность
• IP20 не обеспечивает защиту от брызг воды, пыли или влаги - не устанавливайте в открытых или сырых местах без дополнительной защиты
• Отключающая способность снижается при увеличении напряжения: при 500 В DC - всего 6 кА, что меньше, чем при 250 В (10 кА); учтите это при проектировании системы
• Не подходит для частых коммутаций - не является контактором, предназначен исключительно для защиты, а не для регулярного включения/выключения

Примеры использования

• Защита массива солнечных панелей на 500 В DC перед инвертором
• Цепи зарядки аккумуляторных батарей в UPS-системах
• Электроприводы подъёмных механизмов и конвейеров с питанием от выпрямителей
• Системы управления трамваями и метрополитеном с постоянным током
• Промышленные контроллеры и PLC-устройства с внешними цепями постоянного тока

Практические советы

• Выбирая автомат ВА-105 DC, проверьте, чтобы номинальное напряжение вашей сети не превышало 500 В DC - превышение недопустимо
• При использовании в системах с высокими импульсными нагрузками (например, частотники) убедитесь, что ток срабатывания по категории C достаточен - если есть частые ложные срабатывания, рассмотрите вариант с характеристикой D
• Перед монтажом отключите все источники питания - работа под напряжением запрещена
• Не затягивайте клеммы слишком сильно - максимальное сечение 35 мм2 уже предполагает оптимальный момент затяжки; переусилие может повредить контакт
• При замене старого автомата - убедитесь, что новый имеет ту же отключающую способность и тип тока (DC), иначе система будет небезопасна
