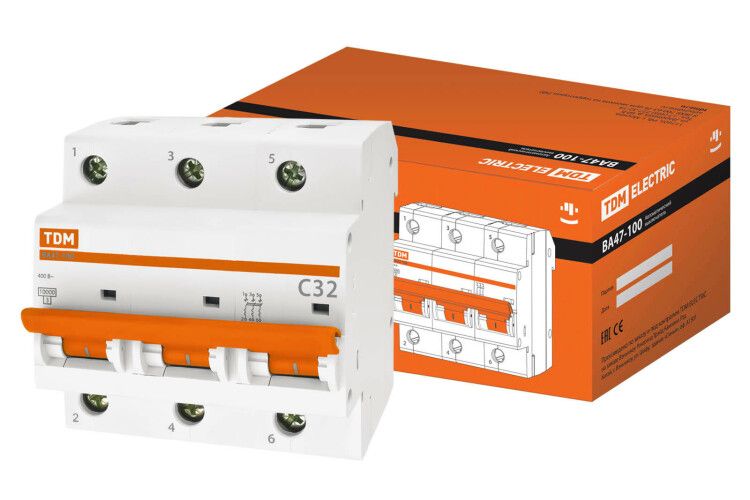

Выключатель автоматический ВА47-100 трехполюсной 32А 10кА характеристика С - SQ0207-0071 TDM

Автоматический выключатель ВА47-100 32А 10кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он подходит для установки в щитках жилых, коммерческих и промышленных объектов, обеспечивает надежную работу при нагрузках до 32 А и отключении при токе КЗ до 10 кА.

Назначение и область применения

Выключатель ВА47-100 32А 10кА характеристика С используется для защиты трёхфазных сетей переменного тока с напряжением до 400 В. Применяется в качестве вводного или группового автомата в распределительных щитах. Подходит для объектов с высокими пусковыми токами - например, где установлены двигатели, насосы, компрессоры, сварочные аппараты или мощное освещение.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Номинальное напряжение: 400 В AC - работает в трёхфазной сети 380–400 В.
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер при любом напряжении (230 В и 400 В).
• Характеристика срабатывания: C - отключение происходит при токе 5–10 кратном от номинального; оптимальна для оборудования с умеренными пусковыми токами (электродвигатели, светильники, нагреватели).
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая риск повреждения проводки и оборудования.
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищена от пыли и воды; предназначена для внутренней установки в закрытых щитах.
• Ширина: 4,5 модуля (9 мм каждый) - занимает место в щите шириной 81 мм.
• Глубина установки: 75 мм - требует достаточного пространства внутри шкафа.
• Рабочий диапазон температур: от –40 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях, на улице (внутри герметичного щита).
• Сечение провода: 35 мм2 - позволяет подключить только один жёсткий многожильный или однопроволочный провод такого же сечения.
• Частота: 50 Гц - совместим только с сетями стандарта Европы/РФ.

Совместимость и монтаж

Выключатель ВА47-100 32А 10кА характеристика С монтируется на DIN-рейку типа 35 мм. Защелка обеспечивает прочную фиксацию - устройство легко вставляется и снимается без инструментов. Подходит для скрытого монтажа заподлицо в стеновые шкафы. Для подключения используются клеммы с зажимом на одном проводе сечением 35 мм2. Нельзя использовать гибкие многожильные провода с наконечниками - они не подходят по спецификации.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-2 и IEC 60898. Сертифицирован для работы в условиях загрязнения уровня 3 - то есть в помещениях с возможным попаданием пыли, влаги или проводящего мусора. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Устройство не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО.

Преимущества

• Высокая отключающая способность 10 кА - гарантирует безопасность даже при серьёзных авариях.
• Удобная защелка на DIN-рейку - ускоряет установку и обслуживание.
• Надёжная работа при экстремальных температурах - подходит для холодных и жарких помещений.
• Совместимость с большими сечениями проводов (до 35 мм2) - позволяет применять в мощных системах без переходников.
• Имеет возможность дополнительной комплектации - можно установить блоки сигнализации, расцепители, дополнительные контакты.

Ограничения применения

• Не предназначен для однофазных цепей ниже 230 В - хотя технически может работать, но не рекомендован производителем.
• IP20 - нельзя устанавливать во влажных местах, на улице или в открытых щитах без защиты.
• Только жёсткие провода сечением 35 мм2 - гибкие провода с наконечниками не допускаются, что усложняет монтаж в некоторых случаях.
• Нет встроенной защиты от утечек тока - обязательно нужен отдельный УЗО для безопасности людей.
• Категория перенапряжения 0 - не рассчитан на прямые удары молнии или скачки напряжения выше нормы; требует внешних ограничителей (грозозащита).

Примеры использования

• Вводный автомат в щите многоэтажного дома или офиса.
• Защита группы двигателей на производстве (конвейеры, насосы).
• Щит управления тепловыми завесами, печами, сушильными камерами.
• Распределительный автомат в промышленном цехе с трёхфазным оборудованием.

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте только однопроволочные жилы 35 мм2, иначе контакт будет плохим.
• При монтаже в плотном щите учтите глубину 75 мм - не забудьте про свободное пространство для вентиляции.
• Для защиты от перенапряжений (например, от грозы) установите SPD перед этим автоматом.
• Если вам нужна защита от утечек - параллельно установите УЗО с номиналом 30 мА.
• При использовании в холодных помещениях (ниже –10 C) убедитесь, что щит не продувается ветром - это может вызвать конденсат и выход из строя.
