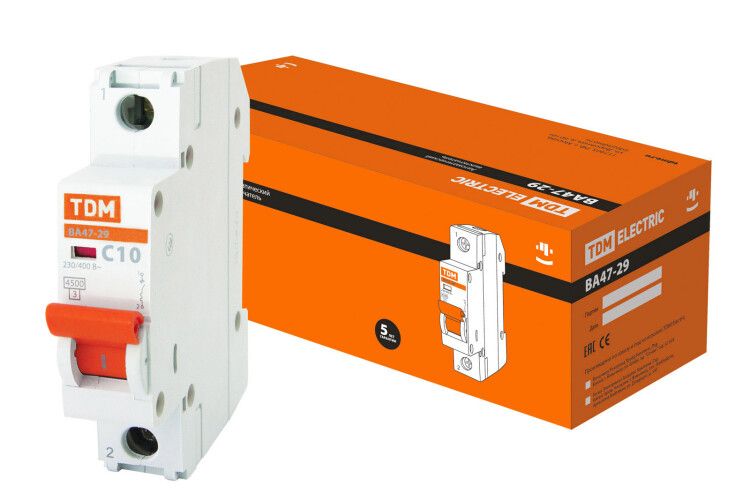

Выключатель автоматический ВА47-29 однополюсной 10А 4,5кА характеристика С - SQ0206-0072 TDM

Автоматический выключатель ВА47-29 10А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и коммерческих сетях. Этот однополюсный аппарат обеспечивает надёжную работу в условиях повышенной нагрузки и соответствует требованиям международных стандартов.

Назначение и область применения

Автоматический выключатель ВА47-29 10А 4,5кА характеристика С используется для защиты однофазных цепей в жилых, офисных и общественных зданиях. Подходит для установки в распределительных щитках на DIN-рейку. Применяется в качестве вводного или группового автомата для освещения, розеточных контуров, бытовой техники и других устройств с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 10 А - выдерживает постоянную нагрузку до этого значения без отключения
• Номинальное напряжение: 400 В переменного тока - работает в сети 230/400 В
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины при 230 В и 400 В
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на проводку
• Степень защиты IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 1 модуль (17,5 мм) - занимает мало места в щите
• Рабочий диапазон температур: от –40 C до +50 C - подходит для холодных и жарких помещений
• Сечение подключаемого провода: 25 мм2 - позволяет использовать толстый медный провод
• Частота: 50 Гц - рассчитан на стандартную сеть в России и странах СНГ
• Степень загрязнения: 3 - допускает наличие пыли и временной проводящей среды (например, в мастерских или гаражах)
• Установочная глубина: 75 мм - требуется место для монтажа в стенном шкафу
• Отключение нейтрального провода: возможно - можно применять с отключением N-проводника при необходимости

Совместимость и монтаж

Автоматический выключатель ВА47-29 10А 4,5кА характеристика С монтируется на стандартную DIN-рейку шириной 35 мм. Устанавливается в любые типовые распределительные щиты с достаточным местом. Подходит для скрытого монтажа (заподлицо) - корпус спроектирован так, чтобы плотно входить в нишу стены. Для подключения используются винтовые зажимы, обеспечивающие надёжный контакт даже с жёсткими однопроволочными проводами сечением до 25 мм2. Нейтральный провод можно отключать одновременно с фазой - удобно при работах по обслуживанию.

Безопасность и стандарты

Выключатель соответствует нормам IEC 60898-1 и IEC 60947-2, что гарантирует соответствие европейским требованиям безопасности. Корпус изготовлен из самозатухающего пластика - не поддерживает горение, повышает пожаробезопасность. Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварии, минимизируя риск возгорания. Отсутствие номинального напряжения изоляции Ui и импульсного напряжения Uimp указывает на то, что аппарат не предназначен для работы в системах с высокими переходными процессами (например, в промышленных частотных преобразователях).

Преимущества

• Компактный размер - всего один модуль, экономит место в щите
• Высокая отключающая способность 4,5 кА - надёжно защищает даже при значительных КЗ
• Характеристика C - идеально балансирует чувствительность и помехоустойчивость
• Возможность пломбировки - через отверстие под заглушку (приобретается отдельно) можно предотвратить несанкционированный доступ
• Работает при экстремальных температурах - подходит для неотапливаемых помещений
• Совместим с толстыми проводами - не требует промежуточных соединителей

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP20 исключает воздействие влаги и пыли
• Не рекомендован для защиты мощных двигателей с высоким пусковым током - лучше выбрать характеристику D
• Не подходит для цепей с постоянным током - только для переменного тока 50 Гц
• Нулевой показатель класса перенапряжения (0) - не предназначен для защиты от скачков напряжения выше 1,5–2 кВ; для этих целей нужен УЗИП
• Заглушка для пломбировки не входит в комплект - её необходимо заказывать отдельно

Примеры использования

• Защита группы розеток в квартире или офисе
• Вводной автомат в этажном щите многоквартирного дома
• Щиток на даче для освещения и розеток
• Контур питания бытовой техники: холодильник, микроволновка, стиральная машина
• Электрощит в гараже с небольшими инструментами (дрель, болгарка)

Практические советы

• Выбирая автомат ВА47-29 10А 4,5кА характеристика С, проверьте, что суммарная мощность подключённых устройств не превышает 2,3 кВт (при 230 В)
• При использовании провода большего сечения, чем 25 мм2, используйте наконечники - он не войдёт в зажим
• Для долговечности не перегружайте автомат - длительная работа на 9–10 А снижает срок службы контактов
• Если щит установлен в сыром месте (например, в подвале), обязательно герметизируйте его корпус дополнительно
• Пломбирование - обязательная процедура для энергонадзорных органов; заказывайте заглушку заранее
• Проверяйте маркировку перед установкой: убедитесь, что указано именно «C», а не «B» или «D» - это влияет на время срабатывания
