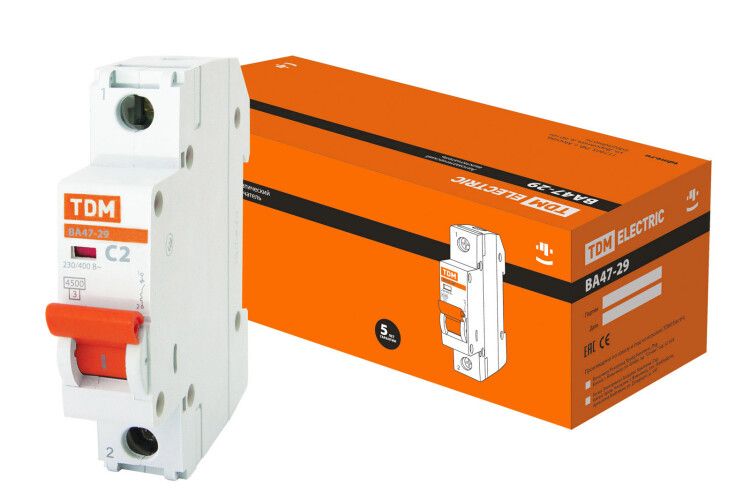

Выключатель автоматический ВА47-29 однополюсной 2А 4,5кА характеристика С - SQ0206-0066 TDM

Автоматический выключатель ВА47-29 2А 4,5кА характеристика С от TDM ELECTRIC предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и общественных зданиях. Этот однополюсный аппарат обеспечивает надёжное отключение при аварийных ситуациях, сохраняя работоспособность при частых коммутациях.

Назначение и область применения

ВА47-29 2А 4,5кА характеристика С используется для оперативного включения и отключения однофазных цепей, а также для защиты проводки от сверхтоков. Подходит для установки в распределительных щитах жилых домов, офисов, школ и других объектов с малой и средней нагрузкой. Применяется в качестве входного автомата на этажные или квартирные группы, а также для защиты отдельных мощных приборов - например, водонагревателей или кондиционеров.

Технические характеристики

• Номинальный ток: 2 А - подходит для слаботочных цепей, освещения, розеток с ограниченной нагрузкой
• Номинальное напряжение: 400 В переменного тока - работает в сетях 230/400 В
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Характеристика срабатывания: C - оптимальна для цепей с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование от термических повреждений
• Степень защиты IP20 - предотвращает контакт с пальцами, но не защищён от воды и пыли; требует установки внутри закрытого щита
• Рабочая температура: от –40 C до +50 C - допускает использование в неотапливаемых помещениях
• Модульная ширина: 1 модуль (17,5 мм) - занимает минимум места в щите
• Сечение провода: 25 мм2 - позволяет подключить жёсткие медные провода крупного сечения
• Установочная глубина: 75 мм - требуется место для монтажа в стене или щите
• Индикация состояния: механический рычаг показывает “Вкл./Выкл.” - легко определить положение без тестера
• Поддержка отключения нейтрали N - можно использовать в системах, где необходимо отключать ноль вместе с фазой

Совместимость и монтаж

ВА47-29 2А 4,5кА характеристика С монтируется на DIN-рейку шириной 35 мм. Устройство совместимо со всеми стандартными щитами и распределительными коробками. Возможен скрытый монтаж заподлицо - при этом важно соблюдать глубину посадки 75 мм. Для подключения используются зажимы с двойным контактом: один для шины, другой для провода - что упрощает сборку распределительных схем. Оба провода подключаются одновременно без необходимости отсоединения шины.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и IEC 60947-2. Корпус изготовлен из самозатухающего пластика, не поддерживающего горение. Категория перенапряжения 0 указывает на применение в низковольтных цепях без высоких импульсных воздействий. Номинальное напряжение изоляции указано как 0 В - это означает, что испытание изоляции не проводилось по специфике стандарта для бытовых автоматов, однако материал и конструкция обеспечивают достаточную изоляцию для рабочего напряжения 400 В.

Преимущества

• Механическая индикация положения контактов - наглядно видно, включен ли автомат
• Возможность пломбировки - через отверстие под заглушку (прилагается отдельно) можно заблокировать доступ к рычагу
• Улучшенная геометрия корпуса - способствует лучшему теплоотводу при длительной работе
• Двойное подключение - экономит время при монтаже и уменьшает число точек соединения
• Компактность - всего 1 модуль, удобно сочетать с другими устройствами в одном щите

Ограничения применения

• Не предназначена для открытого монтажа - IP20 не защищает от влаги, пыли и внешних воздействий
• Не подходит для цепей с высокими пусковыми токами (например, мощные электродвигатели) - характеристика C имеет задержку, но не рассчитана на очень большие импульсы
• Нельзя использовать вне щита или в условиях повышенной влажности - риск пробоя изоляции
• Номинальное напряжение изоляции не указано - не рекомендовано для применений, требующих сертифицированной проверки изоляции выше 400 В

Примеры использования

• Защита осветительной группы в квартире (до 10 LED-светильников)
• Автомат для розеточной группы в ванной комнате
• Входной автомат на этажный щит с суммарной нагрузкой до 450 Вт
• Щит управления в подвале или на чердаке, где есть необходимость в пломбировке
• Цепь питания водонагревателя мощностью до 450 Вт (2 А × 230 В = 460 Вт)

Практические советы

• При подключении используйте только жёсткие однопроволочные провода сечением 25 мм2 - многожильные не подходят
• Перед установкой проверьте соответствие тока нагрузки - 2 А не подходит для плит, стиральных машин или мощных обогревателей
• Для пломбирования заказывайте заглушку отдельно - она не входит в базовую комплектацию одного аппарата
• При монтаже в щит с плотной компоновкой учтите, что глубина 75 мм требует свободного пространства за рейкой
• Этот автомат - часть серии ВА47-29, поэтому он совместим с другими полюсами этой же модели для создания двух-, трёх- и четырёхполюсных групп
