Выключатель автоматический А63-М-16А-10Iн-400AC-У3 | 104032 КЭАЗ

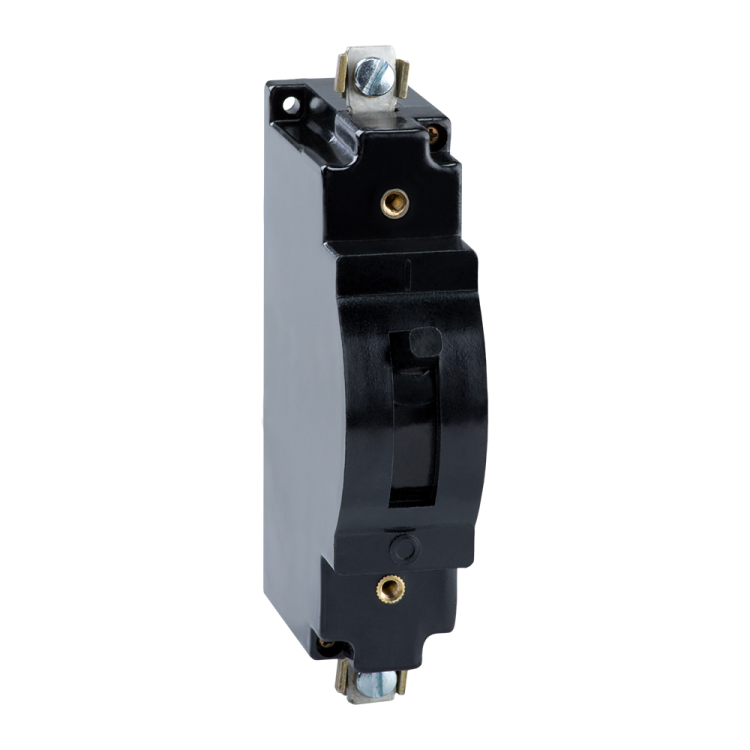

Автоматический выключатель КЭАЗ А63-М - однополюсный прибор в литом корпусе на 16 А и 400 В переменного тока, предназначен для защиты цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в промышленных устройствах, где требуется надежное и компактное коммутационное решение.

Назначение и область применения

Автоматический выключатель КЭАЗ А63-М обеспечивает защиту электрических цепей от перегрузок и коротких замыканий. Также он позволяет выполнять ручное включение и отключение нагрузки до 30 раз в сутки. Применяется в силовых цепях постоянного и переменного тока с частотой 50/60 Гц, особенно там, где важна компактность и устойчивость к колебаниям температуры.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 16 А
• Номинальная отключающая способность: 1,8 кА
• Тип расцепителя: электромагнитный (только защита от короткого замыкания)
• Уставка срабатывания магнитного расцепителя: 10×Iн (то есть 160 А)
• Диапазон регулировки срабатывания короткого замыкания: 1,8 А - указывает на минимальный порог, при котором возможна быстрая отсечка
• Климатическое исполнение: У3 - работает при температурах от –40 C до +60 C
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и воды
• Максимальное сечение кабеля: 6 мм2
• Частота: 50/60 Гц
• Тип подключения: винтовые зажимы
• Тип монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Тип изделия: выключатель в литом корпусе
• Нормативный документ: ГОСТ Р 50030.2–2010

Совместимость и монтаж

Автоматический выключатель КЭАЗ А63-М рассчитан на монтаж на специализированную монтажную плату. Он не имеет DIN-рейки, поэтому требует фиксации через отверстия и винты. Для подключения используйте провода сечением до 6 мм2. Надёжно затягивайте винтовые зажимы - недостаточный момент приведёт к нагреву и выходу из строя. Установка допускается только в закрытых щитах с уровнем защиты не ниже IP20.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2–2010, что гарантирует соответствие международным стандартам IEC 60947-2. Конструкция включает дугогасительную камеру, обеспечивающую безопасное гашение дуги при отключении. Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния, что важно учитывать при проектировании систем автоматизации.

Преимущества

• Литой корпус повышает механическую прочность и герметичность внутренних компонентов
• Электромагнитный расцепитель с уставкой 10Iн обеспечивает быстрое отключение при высоких токах КЗ
• Широкий диапазон рабочих температур (-40…+60 C) делает его пригодным для холодных и жарких условий
• Поддерживается рекомендованным проектным ассортиментом - совместим с другими изделиями серии А63

Ограничения применения

• Не предназначен для частого ручного включения/отключения более 30 раз в день - это снижает срок службы
• IP20 не защищает от пыли и влаги - нельзя использовать в открытых или сырых помещениях
• Отсутствуют вспомогательные контакты - невозможно подключить сигнализацию или дистанционное управление
• Только один полюс - не подходит для трёхфазных сетей; для них нужны многополюсные аналоги
• Фиксация только на монтажную плату - не совместим с DIN-рейкой, что усложняет замену в типовых шкафах

Примеры использования

Автоматический выключатель КЭАЗ А63-М применяется в:

• Промышленных станках с однофазными двигателями
• Контрольных пультах и панелях управления
• Системах автономного питания с преобразователями частоты
• Оборудовании, установленном в неотапливаемых цехах при низких температурах

Практические советы

• Выбирая этот выключатель, проверьте, что ваша сеть - именно однофазная, так как устройство однополюсное
• При монтаже на плату соблюдайте шаг крепления - он должен соответствовать габаритам корпуса А63-М
• Не используйте провода больше 6 мм2 - это вызовет перегрев и повреждение зажимов
• Если нужна защита от перегрузки, выбирайте модели с тепловым расцепителем - здесь она отсутствует
• Для обслуживания и замены подготовьте место с доступом к винтовым контактам - они не имеют быстросъёмных механизмов
