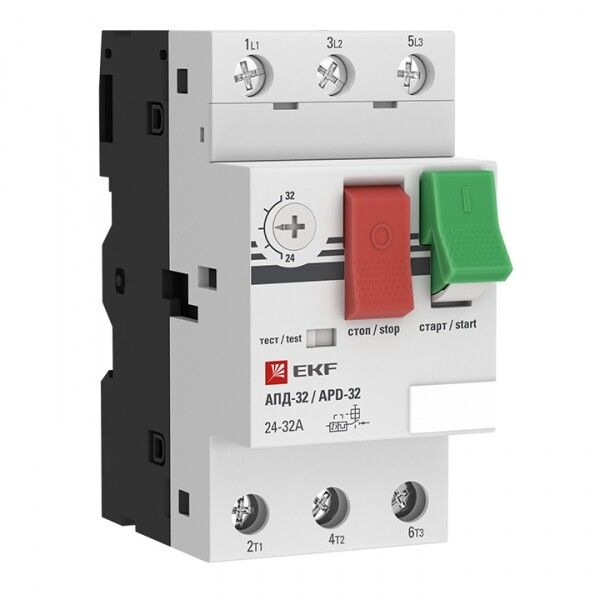

Выключатель автоматический для защиты двигателя АПД-32 9-14А EKF apd2-9-14

Автоматический выключатель для защиты двигателя АПД-32 9-14А от бренда EKF (серия PROxima, артикул apd2-9-14) предназначен для надёжной защиты трёхфазных двигателей от перегрузок, коротких замыканий и обрыва фазы. Устройство устанавливается на DIN-рейку и применяется в промышленных условиях, где важна стабильность и безопасность электропитания.

Назначение и область применения

АПД-32 9-14А - это специализированный автоматический выключатель, предназначенный исключительно для защиты электродвигателей переменного тока. Он не используется для защиты освещения, бытовых приборов или слаботочных цепей.

• Защищает асинхронные двигатели мощностью до 5,5 кВт при напряжении 400–600 В
• Подходит для оборудования с частотой 50 Гц
• Применяется в промышленности: на конвейерах, насосах, подъёмниках, вентиляторах, автоворотах, строительной технике
• Обеспечивает защиту от обрыва одной из фаз - критично важно для долговечности двигателей

Технические характеристики

• Номинальный ток: 14 А (диапазон регулировки тока срабатывания - 9–14 А)
• Количество полюсов: 3 (для трёхфазных сетей)
• Номинальное напряжение: 400–600 В переменного тока (AC)
• Отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания даже при высоких значениях
• Система расцепления: термомагнитная - сочетание тепловой защиты от длительной перегрузки и магнитной - от внезапного КЗ
• Номинальная мощность AC-3: 5,5 кВт - соответствует классической нагрузке для двигателей с пуском под нагрузкой
• Диапазон регулировки тока КЗ: 117–182 А - порог срабатывания магнитного расцепителя
• Термозащита: да - предотвращает перегрев двигателя при длительной перегрузке
• Чувствительность к обрыву фазы: да - автомат отключает питание при потере одной из фаз, чтобы избежать перегрева и выхода двигателя из строя
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +55 C, подходит для неотапливаемых помещений и улиц
• Тип подключения: винтовые зажимы - обеспечивают надёжный контакт с проводниками до 35 мм2
• Способ монтажа: на DIN-рейку 35 мм
• Конструкция: стационарное исполнение - не предусматривает съёмную часть, монтируется постоянно
• Тип элемента управления: кнопка нажимная - для ручного включения/выключения
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

АПД-32 9-14А совместим со всеми стандартными DIN-рейками шириной 35 мм. Для подключения используйте медные кабели сечением до 35 мм2. Винтовые зажимы имеют тарельчатую форму - они плотно прижимают жилы, снижают риск ослабления контакта при вибрации.

Не допускается использование с алюминиевыми проводами без переходных наконечников. Подключение выполняйте при отключенном питании. После монтажа проверьте затяжку винтов - рекомендуется повторная проверка через 1–2 недели после первого включения.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2-99 и международному стандарту МЭК 60947-2-98. Конструкция корпуса выполнена из самозатухающего пластика, что обеспечивает противопожарную безопасность. Наличие термозащиты и функции обнаружения обрыва фазы повышает уровень безопасности при работе с двигателями.

Преимущества

• Высокая точность срабатывания благодаря адаптивной термомагнитной системе
• Функция защиты от обрыва фазы - уникальное преимущество для промышленных двигателей
• Широкий диапазон рабочих температур позволяет использовать в суровых климатических условиях
• Долгий гарантийный срок - 7 лет - свидетельствует о надёжности компонентов
• Простая настройка: ток срабатывания задаётся в пределах 9–14 А, что удобно для подбора под конкретный двигатель

Ограничения применения

• Не предназначен для защиты однофазных устройств - только трёхфазные двигатели
• IP20 не обеспечивает защиту от влаги и пыли - нельзя устанавливать в открытых, сырых или запылённых местах без дополнительного кожуха
• Не имеет функции дистанционного управления - управление только механическое (кнопка)
• Не поддерживает коммуникацию с системами автоматизации (нет интерфейса Modbus, IO-Link и т.п.)
• Не рассчитан на частые включения/выключения - не является пускателем, только защитным аппаратом

Примеры использования

• Защита насоса для водоснабжения на промышленной площадке
• Контроль питания вентилятора в цеху с высокой запылённостью
• Обеспечение безопасности подъёмного механизма на стройке
• Защита конвейерной ленты на пищевом производстве
• Управление автоворотами на складских комплексах

Практические советы

• Выбирайте АПД-32 9-14А, когда номинальный ток двигателя находится в диапазоне 9–14 А. Не ставьте его на двигатель с током выше 14 А - он не сработает своевременно.
• Проверяйте соответствие тока двигателя и тока срабатывания автомата перед первым запуском. Настройка должна быть чуть выше пускового тока, но ниже номинального.
• При использовании в холодных помещениях (до –40 C) убедитесь, что оборудование прогрето перед включением - резкий перепад температур может влиять на работу термореле.
• Не заменяйте этот автомат обычным автоматическим выключателем - он не будет реагировать на обрыв фазы, что приведёт к выходу двигателя из строя.
• При обслуживании всегда отключайте питание и проверяйте отсутствие напряжения - даже при выключенном положении входные клеммы остаются под напряжением.
