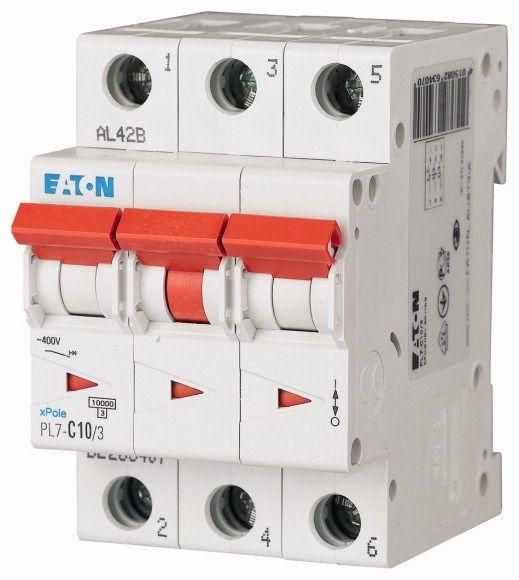

Автоматический выключатель 10А, кривая отключения C, 3 полюса, отключающая способность 10 кА PL7-C10/3 - 0000263407 EATON

Автоматический выключатель PL7-C10/3 от EATON — трёхполюсное устройство на 10 А с характеристикой отключения C и отключающей способностью 10 кА, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах с DIN-рейкой.

Назначение и область применения

PL7-C10/3 защищает трёхфазные электрические цепи от перегрузок и коротких замыканий. Устройство срабатывает при длительном превышении тока выше 10 А или при резком скачке тока до уровня, характерного для короткого замыкания. Применяется в промышленных и коммерческих объектах: для защиты двигателей, насосов, компрессоров, конвейеров, групп освещения и другого оборудования, работающего от трёх фаз.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 10 А
• Характеристика отключения: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пусковым током (например, двигатели, светильники с ЭПРА)
• Отключающая способность: 10 кА — максимальная величина тока КЗ, которую выключатель может безопасно прервать
• Монтаж: на DIN-рейку шириной 35 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)

Совместимость и монтаж

PL7-C10/3 совместим со всеми стандартными DIN-рейками 35 мм, используемыми в промышленных и бытовых распределительных щитах. Для монтажа достаточно зафиксировать выключатель на рейке до щелчка. Подключение проводов осуществляется через зажимы сверху и снизу — допускаются медные жилы сечением до 4 мм². Нельзя использовать алюминиевые провода без переходных наконечников. Перед подключением обязательно отключите питание.

Безопасность и стандарты

PL7-C10/3 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что гарантирует надёжную работу в условиях промышленной сети. Устройство прошло сертификацию на соответствие требованиям безопасности и долговечности. Отличается высокой механической износостойкостью — рассчитан на более чем 10 000 операций включения/выключения.

Преимущества

• Устойчивость к импульсным перегрузкам благодаря характеристике C — меньше ложных срабатываний при запуске моторов
• Чёткая визуальная индикация состояния: рычаг в положении “I” — включен, “O” — выключен, среднее положение — сработал
• Компактный корпус занимает всего 3 модуля (54 мм) на DIN-рейке
• Известный бренд EATON обеспечивает качество сборки и доступность запчастей

Ограничения применения

• Не предназначен для защиты однофазных сетей — требует трёхфазного питания
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска); для них лучше выбрать характеристику D
• Не имеет функции дифференциального тока — не защищает от утечек на землю; для этого требуется отдельный УЗО
• Работает только при температуре от -25°C до +40°C; не используется во взрывоопасных зонах

Примеры использования

• Защита трёхфазного воздушного компрессора мощностью 2,2 кВт
• Отключение группы станков на участке механического цеха
• Щитовая защита для системы вентиляции с тремя вентиляторами
• Распределительный щит торгового центра — защита освещения и розеток на трёх фазах

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 10 А — иначе возможны постоянные отключения
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже -25°C — снижение эффективности срабатывания
• Не устанавливайте PL7-C10/3 рядом с источниками тепла (трансформаторы, нагреватели) — это влияет на точность срабатывания
• При замене старого автомата убедитесь, что новый имеет ту же отключающую способность (10 кА) — меньшая может быть недостаточна для вашей сети
• Обязательно пометьте выключатель в щите — например, “Компрессор №3”, чтобы упростить диагностику
