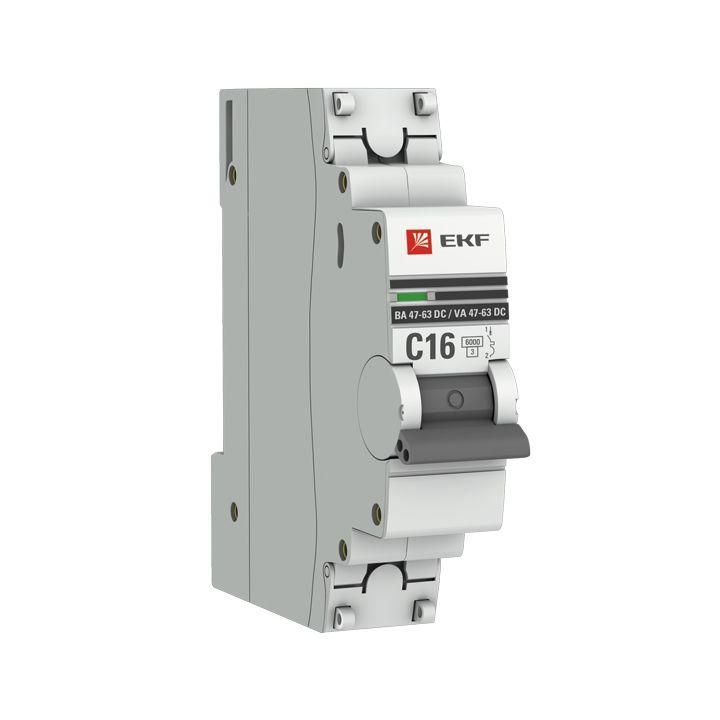

Автоматический выключатель 1P 16А (C) 6кА ВА 47-63 DC EKF PROxima - mcb4763-DC-1-16C-pro

Автоматический выключатель ВА 47-63 DC 1P 16А C 6 кА от EKF PROxima предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для установки в щитах управления, зарядных станциях, системах освещения и промышленном оборудовании с DC-питанием.

Назначение и область применения

Выключатель защищает электрические цепи постоянного тока (DC) от сверхтоков - перегрузок и коротких замыканий. Применяется в системах с источниками постоянного тока: солнечных электростанциях, аккумуляторных батареях, зарядных устройствах, промышленных контроллерах, транспорте (электромобили, железнодорожные системы), а также в слаботочных сетях с высоким напряжением постоянного тока до 250 В.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 1 (однополюсный)
• Номинальное напряжение: 250 В DC
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные лампы, малые двигатели, преобразователи)
• Напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Поперечное сечение провода: 1–25 мм2 - совместим с медными жилами от 1 до 25 квадратных миллиметров
• Монтаж: на DIN-рейку шириной 35 мм, занимает 1 модуль (17,5 мм)
• Глубина монтажа: 41 мм - требует достаточного места внутри шкафа
• Рабочий температурный диапазон: -25…+50 C - работает в холодных и теплых помещениях, но не на улице без защиты
• Частота: 50 Гц - указана для справки, так как устройство предназначено для постоянного тока
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ
• Категория перенапряжения: III - рассчитан на использование в распределительных цепях
• Импульсное выдерживаемое напряжение: 6,2 кВ - устойчив к кратковременным импульсным перенапряжениям
• Степень загрязнения: 2 - допустимо применение в помещениях со средним уровнем запыления
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку типа EN 60715. Для монтажа достаточно вставить выключатель в рейку и зафиксировать зажимом - никаких инструментов не требуется. Провода подключаются через винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки можно опломбировать - предотвращают несанкционированное вмешательство. Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Максимальная глубина монтажа - 41 мм, проверьте наличие свободного пространства в щите.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2 для автоматических выключателей. Наличие класса токоограничения 3 и категории перенапряжения III повышает надежность в условиях колебаний сети. Цветовой индикатор на передней панели показывает состояние: «ON» - включен, «OFF» - отключен, «TRIPPED» - сработал. Это позволяет быстро диагностировать причину отключения без вскрытия корпуса.

Преимущества

• Усиленный корпус с дополнительными заклепками - предотвращает деформацию при длительной эксплуатации
• Защитные крышки на зажимах - исключают случайное прикосновение к токоведущим частям и позволяют пломбировать устройство
• Удобная ручка управления - легко визуально определить положение и быстро перевести вручную
• Цветовая индикация состояния - экономит время при диагностике аварийных ситуаций
• Поддержка проводов до 25 мм2 - совместим с мощными кабелями, часто используемыми в DC-системах
• Длительная гарантия - 7 лет, что выше среднего для аналогичных устройств

Ограничения применения

• Не предназначен для переменного тока (AC) - использовать только в цепях постоянного тока до 250 В
• Степень защиты IP20 - нельзя устанавливать во влажных, пыльных или открытых местах без дополнительной защиты (корпуса IP54 и выше)
• Рабочая температура до +50 C - не рекомендуется для установки в плохо вентилируемых щитах или рядом с нагревательными элементами
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО
• Не подходит для нагрузок с очень высоким пусковым током (например, крупные электродвигатели) - для них лучше выбрать характеристику D

Примеры использования

• Щиты солнечных электростанций - защита цепей от PV-панелей к инвертору
• Зарядные станции для электромобилей - отключение при перегрузке или КЗ в кабеле
• Промышленные контроллеры и PLC-устройства - питание 24–48 В DC
• Железнодорожные системы - управление сигнализацией и освещением на постоянном токе
• UPS-системы с батарейными массивами - защита выходных цепей

Практические советы

• Перед монтажом убедитесь, что напряжение в цепи - именно постоянное (DC), а не переменное (AC). Подключение к AC может привести к отказу аппарата.
• При подключении проводов затягивайте винты усилием 0,5–0,7 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредите контакт.
• Если используется в щите с несколькими выключателями, соблюдайте минимальный зазор между ними - особенно при работе на предельной нагрузке, чтобы избежать перегрева.
• Для систем с частыми отключениями (например, при пуске двигателей) проверьте соответствие нагрузки характеристике C. Если отключения происходят часто - рассмотрите переход на характеристику D.
• При необходимости пломбировки - используйте специальные термопломбы, которые проходят через отверстия в крышке. После пломбировки снять крышку невозможно без ее повреждения.
• Проверяйте индикатор после каждого отключения - если он остается в положении “TRIPPED”, значит, произошло реальное КЗ или перегрузка. Перед включением найдите и устраните причину.
