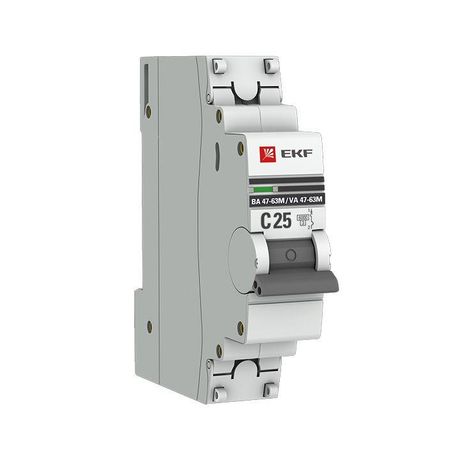

Автоматический выключатель 1P 25А (C) 6кА ВА 47-63M c электромагнитным расцепителем EKF PROxima - mcb4763m-6-1-25C-pro

Автоматический выключатель ВА 47-63M - однополюсный коммутационный аппарат с номинальным током 25 А и характеристикой C, предназначенный для защиты электропроводки от перегрузок и коротких замыканий. Бренд EKF, артикул mcb4763m-6-1-25c-pro, подходит для установки в щитках жилых, офисных и промышленных объектах.

Назначение и область применения

Автоматический выключатель ВА 47-63M защищает однофазные цепи переменного тока от сверхтоков. Он используется там, где требуется быстрое отключение при коротком замыкании - например, в групповых линиях освещения, розеточных контуров, оборудования с высоким пусковым током. Подходит для квартир, частных домов, административных зданий и малых производственных участков.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 230 В AC - рабочее напряжение сети, совместимо с сетью 220–240 В
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Количество полюсов: 1 - управляет одной фазой, не размыкает ноль
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные и алюминиевые провода указанного сечения
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от пыли и влаги
• Ширина: 1 модуль - занимает один стандартный модуль на DIN-рейке (17,5 мм)
• Глубина монтажа: 41 мм - требует минимального внутреннего объема в щите
• Рабочий температурный диапазон: -25…+50 C - работает в холодных и жарких помещениях, кроме открытых площадок
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого гашения дуги
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, а не в конце линии
• Гарантия: 84 месяца - длительный срок службы благодаря качественной сборке

Совместимость и монтаж

Выключатель ВА 47-63M монтируется на стандартную DIN-рейку типа TS35. Установка происходит легко: защелкивающийся зажим фиксирует устройство без инструментов. Для подключения используются винтовые клеммы, доступ к которым закрывается пластиковыми крышками - они позволяют опломбировать автомат после монтажа, чтобы исключить несанкционированное вмешательство. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Подходят как медные, так и алюминиевые жилы. Нельзя использовать провода меньшего сечения - риск плохого контакта и нагрева.

Безопасность и стандарты

Автоматический выключатель ВА 47-63M соответствует требованиям ГОСТ Р 50345-2010, что подтверждает соответствие российским нормам безопасности. Класс токоограничения 3 и категория перенапряжения III обеспечивают надежную работу даже при аварийных режимах. IP20 не допускает установку во влажных местах (ванная, улица, подвалы с повышенной влажностью). Применение вне указанных условий запрещено.

Преимущества

• Усиленный корпус с дополнительными заклепками - предотвращает деформацию при многократных срабатываниях
• Цветовой индикатор положения - четко показывает состояние (включен/выключен)
• Удобная ручка управления - обеспечивает легкий и точный ручной контроль
• Пластиковые крышки на клеммах - повышают безопасность и позволяют пломбировать устройство
• Поддержка алюминиевых проводов - расширяет возможности при реконструкции старых систем

Ограничения применения

• Не предназначен для трехфазных цепей - требует трёх отдельных выключателей
• IP20 - нельзя устанавливать в условиях пыли, влаги, на улице или в сырых помещениях
• Характеристика C - не подходит для мощных двигателей с очень высоким пусковым током (требуется D-характеристика)
• Не имеет теплового расцепителя - не защищает от долговременных перегрузок ниже порога срабатывания электромагнита; применяется только как защита от КЗ
• Только для переменного тока - не работает в цепях постоянного тока

Примеры использования

• Защита группы розеток в квартире
• Отключение осветительной линии с энергосберегающими лампами
• Щитовая защита входа в комнату с компьютером или телевизором
• Контур питания небольших насосов или вентиляторов с умеренным пусковым током
• Элемент распределительного щита в офисе или магазине

Практические советы

• Выбирая этот автомат, проверьте, что ваша проводка рассчитана на 25 А - используйте кабель минимум 2,5 мм2 меди
• Если в цепи есть двигатель с высоким пусковым током (более 8×Iн), выбирайте характеристику D вместо C
• При использовании алюминиевых проводов обязательно примените переходные наконечники и плотно затяните клеммы
• Используйте опломбированные крышки для соблюдения правил электроустановок - особенно в общественных и арендованных помещениях
• Не устанавливайте несколько таких выключателей рядом без вентиляции - при частых срабатываниях возможен перегрев соседних элементов
• Для комплексной защиты от перегрузок параллельно с этим автоматом нужен другой тип аппарата - он не выполняет эту функцию
