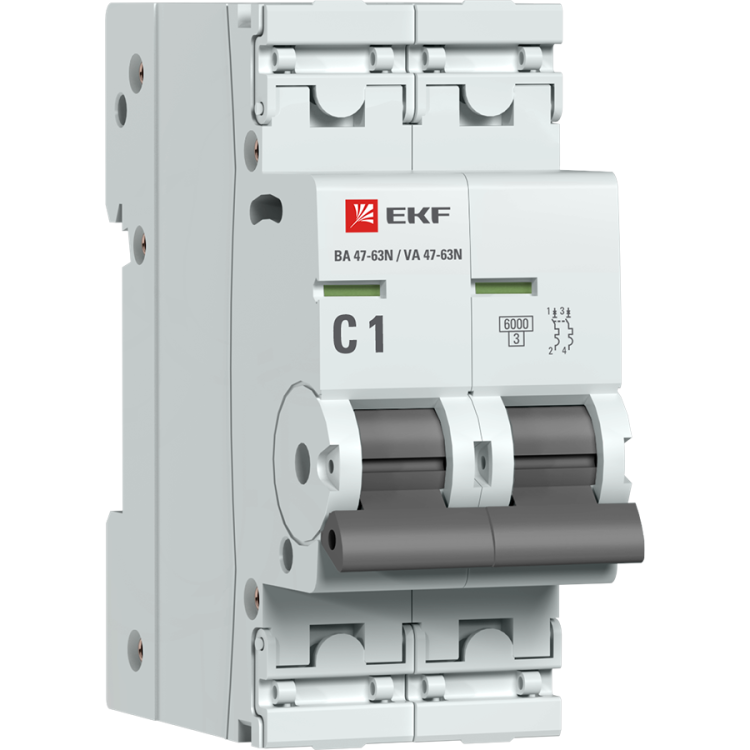

Автоматический выключатель 2P 1А (C) 6кА ВА 47-63N PROxima - M636201C EKF

Автоматический выключатель двухполюсный 1А (C) 6кА ВА 47-63N PROxima EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надёжная защита двухпроводных цепей переменного тока. Бренд EKF и артикул m636201c указывают на серию PROxima - обновлённую версию проверенной линейки выключателей.

Назначение и область применения

Автоматический выключатель двухполюсный 1А (C) 6кА ВА 47-63N PROxima EKF защищает бытовые и промышленные сети с номинальным напряжением до 230 В переменного тока частотой 50 Гц. Подходит для защиты освещения, розеточных групп, маломощного оборудования - например, насосов, вентиляторов, контрольных устройств. Двухполюсное исполнение позволяет одновременно отключать фазу и ноль, что повышает безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 1 А - подходит для слаботочных и малонагруженных цепей
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, малые двигатели)
• Количество полюсов: 2 - отключение фазы и нулевого провода
• Тип тока: переменный (AC)
• Сечение проводника: 1–16 мм2 - совместим с большинством медных проводов в бытовой проводке
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Рабочая температура: от –25C до +50C - подходит для установки в неотапливаемых помещениях
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Частота: 50 Гц - стандартная для сетей России и стран СНГ
• Степень загрязнения: 2 - рассчитан на нормальные условия эксплуатации (не для сырых или запылённых помещений)

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Установка происходит путём защёлкивания - никаких инструментов не требуется. Для фиксации используются два винтовых зажима с двойной конструкцией, позволяющие плотно затянуть провода сечением от 1 до 16 мм2. Крышка над зажимами предотвращает случайное прикосновение к контактам после монтажа. Артикул m636201c совместим со всеми щитами, поддерживающими модуль 18 мм. Гарантийный срок - 7 лет (84 месяца).

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima EKF соответствует требованиям ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных коммутационных аппаратов. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при диагностике. Пластиковая крышка над зажимами даёт возможность пломбировки - важно для контролируемых объектов (например, ЖЭК, арендованные premises).

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышенная механическая прочность
• Удобная рукоятка с чётким ходом - легко включить/выключить даже в перчатках
• Цветовой индикатор состояния - наглядное определение работы аппарата без тестера
• Закрываемые зажимы - безопасность и возможность пломбирования
• Поддержка широкого диапазона сечений проводов - универсальность при монтаже

Ограничения применения

• Не предназначена для постоянной работы при температуре ниже –25C - возможна потеря чувствительности механизма
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях (улица, бассейны, подвалы без герметизации)
• Характеристика C - не подходит для мощных двигателей с высоким пусковым током (например, компрессоры, сварочные аппараты); для них нужна характеристика D
• Номинальный ток 1 А - слишком мал для розеточных групп с несколькими приборами; применяется только для специфических слаботочных цепей

Примеры использования

• Защита цепи освещения в коридоре с 5 LED-светильниками
• Питание системы видеонаблюдения (камеры, DVR)
• Контроль питания терморегулятора или малого насоса в системе отопления
• Отдельная защита сигнализации или домофона

Практические советы

• При монтаже используйте отвертку с плоским жалом - затягивайте винты равномерно, чтобы не деформировать контакт
• Проверьте соответствие сечения провода: менее 1 мм2 - плохой контакт, более 16 мм2 - не войдёт
• Избегайте установки рядом с источниками тепла - перегрев снижает точность срабатывания
• Для многоквартирных домов рекомендуется пломбировка крышек - это соответствует правилам энергонадзора
• Если вам нужна защита для группы розеток - выбирайте автомат на 16 А или выше; этот аппарат (1 А) - исключительно для специализированной нагрузки
