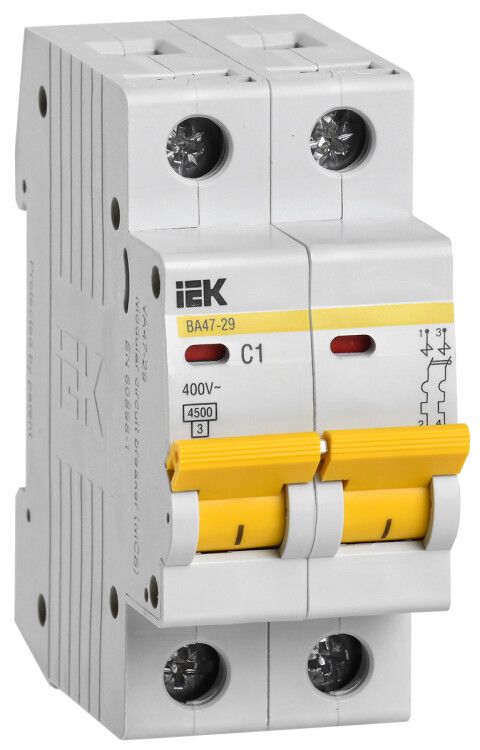

Выключатель автоматический двухполюсный ВА47-29 1А C 4,5кА KARAT | MVA20-2-001-C IEK

Автоматический выключатель модульный двухполюсный 1А 4,5кА характеристика С ВА47-29 от IEK - надёжный коммутационный аппарат для защиты электропроводки от перегрузок и коротких замыканий. Подходит для установки в щитках жилых и промышленных объектов, совместим с DIN-рейкой и обеспечивает долгую службу при экстремальных температурах.

Назначение и область применения

Автоматический выключатель модульный двухполюсный 1А 4,5кА характеристика С ВА47-29 предназначен для защиты цепей переменного тока от сверхтоков - перегрузок и коротких замыканий. Используется в вводно-распределительных устройствах (ВРУ), этажных щитах, групповых линиях освещения и розеток. Применяется как в бытовых, так и в промышленных условиях - например, на участках с маломощным оборудованием: насосами, контроллерами, светильниками, системами безопасности.

Технические характеристики

• Номинальный ток: 1 А - подходит для слаботочных и осветительных нагрузок
• Номинальное напряжение: 230 В - для однофазных сетей 220–240 В
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: C - реагирует на токи в 5–10 крат от номинала, идеально для нагрузок с умеренным пуском (например, люминесцентные лампы, малые двигатели)
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Род тока: переменный (AC), частота 50 Гц
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Диапазон температур: от –40 C до +50 C - работает в холодных помещениях и жарких условиях
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель модульный двухполюсный 1А 4,5кА характеристика С ВА47-29 монтируется на стандартную DIN-рейку типа TS35. Глубина монтажа - 73,6 мм, что важно учитывать при проектировании глубины щита. Для подключения используются зажимы, рассчитанные на провода сечением до 25 мм2. Оба полюса имеют одинаковые клеммы - можно подключать как одиночные провода, так и две шины одновременно: PIN (штыревые) и FORK (вилочные). Также доступна возможность подключения дополнительных устройств (блокировок, сигнализации) через безвинтовые разъёмы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и выполнен в соответствии с международными нормами для модульных автоматов. Класс токоограничения 3 гарантирует быстрое гашение дуги при КЗ, снижая риск повреждения оборудования. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешней среды - поэтому установка возможна только во внутренних щитах. Наличие индикатора положения контакта (ON/OFF) позволяет визуально определить состояние автомата без тестирования.

Преимущества

• Усиленный корпус с двумя дополнительными заклёпками и монолитной передней панелью - повышена механическая прочность в месте подключения проводов
• Контакты из серебросодержащего композита - увеличивают срок службы и устойчивость к нагреву и окислению
• Защита теплового расцепителя плексигласовой вставкой - исключает попадание пыли и влаги внутрь механизма
• Патентованная система опломбировки выводов - позволяет заблокировать доступ к клеммам для предотвращения несанкционированного вмешательства
• Широкий температурный диапазон - подходит для неотапливаемых помещений, чердачных щитов, наружных установок в герметичных корпусах
• Поддержка двойного подключения шин - экономит место и время при сборке щитов

Ограничения применения

Не применяется в цепях постоянного тока (DC) - только для переменного тока 50 Гц. Не предназначен для установки вне закрытых щитов из-за низкой степени защиты IP20. Не рекомендуется для мощных двигателей с высоким пусковым током - характеристика C не всегда достаточна для таких нагрузок. Максимальный ток 1 А делает его непригодным для защиты силовых линий (розеток, плит, бойлеров).

Примеры использования

• Защита осветительных цепей в квартире (LED-светильники, точечные лампы)
• Питание систем видеонаблюдения, домофона, Wi-Fi маршрутизаторов
• Контроль работы маломощных насосов, вентиляторов, терморегуляторов
• Групповая защита в этажном щите на входе в комнату или офис
• Щиты в неотапливаемых помещениях (гаражи, подвалы, технические этажи)

Практические советы

• Выбирая автомат ВА47-29, проверьте соответствие сечения кабеля - не используйте провода более 25 мм2, чтобы избежать перегрева клемм
• При монтаже на DIN-рейку убедитесь, что глубина щита минимум 80 мм - учтите запас для проводов и других устройств
• Для многожильных проводов используйте наконечники - они обеспечивают лучший контакт и предотвращают обрыв
• Если требуется защита от скачков напряжения - параллельно установите УЗИП, поскольку этот автомат не защищает от перенапряжений
• При использовании в условиях низких температур (-30…-40 C) проверьте работоспособность после длительного простоя - возможно потребуется прогрев
• Для обслуживания щитов с несколькими автоматами ВА47-29 используйте маркировочные этикетки - удобнее искать нужную линию
