Автоматический выключатель 2P 25А (C) 6кА ВА 47-63N PROxima - M636225C EKF

Товарные предложения:

Автоматический выключатель 2P 25А (C) 6кА ВА 47-63N PROxima - M636225C

21.09.2024

18 шт.

441,07 ₽

шт.

от 1 дня

Условия поставки автоматического выключателя 2P 25А (C) 6кА ВА 47-63N PROxima - M636225C EKF

Купить 238 шт. автоматических выключателей 2p 25а (c) 6ка ва 47-63n proxima - m636225c ekf могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена автоматического выключателя 2P 25А (C) 6кА ВА 47-63N PROxima - M636225C EKF зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

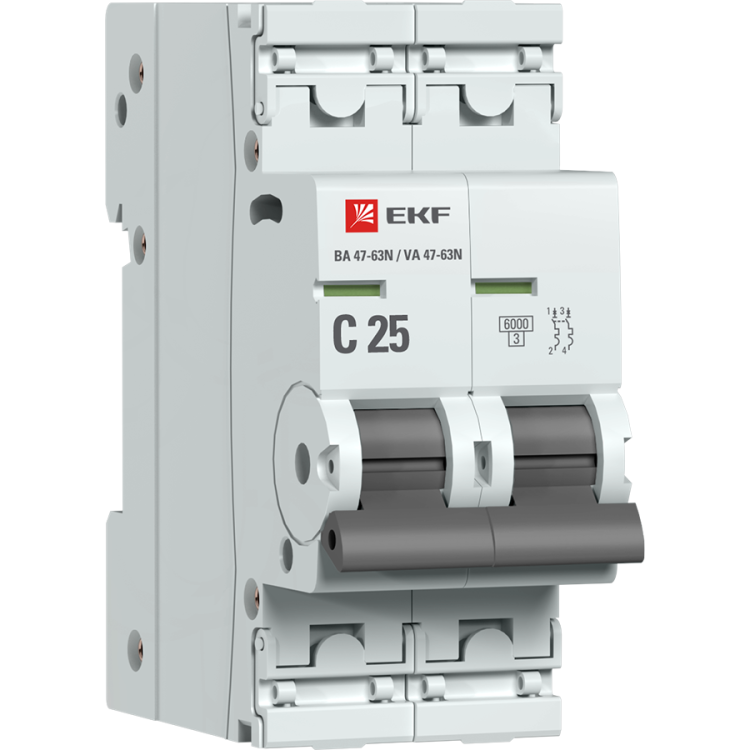

Автоматический выключатель 2P 25А (C) 6кА ВА 47-63N PROxima - M636225C EKF является механическим коммутационным устройством, предназначенным для защиты электрических цепей от перегрузок и короткого замыкания. Он обладает рядом преимуществ и особенностей, которые делают его надежным и удобным в использовании.

Усовершенствованная конструкция: Автоматический выключатель имеет пластиковые крышки, которые закрывают доступ к винтовым зажимам и служат для опломбирования. Это предотвращает несанкционированный доступ к проводникам. Корпус выключателя усилен дополнительными заклепками для максимальной жесткости.
Удобное управление: Выключатель оборудован удобной рукояткой управления, которая обеспечивает надежное оперирование аппаратом. На лицевой панели имеется цветовой индикатор реального состояния контактов, что позволяет легко определить его работоспособность.
Простой монтаж: Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.
Надежная защита: Автоматический выключатель имеет номинальную отключающую способность 6кА, что гарантирует эффективную защиту электрических цепей от перегрузок и короткого замыкания.
Возможность дополнительной комплектации: Выключатель может быть дополнительно оснащен различными модулями и аксессуарами для расширения его функциональности и применения в различных ситуациях.

Автоматический выключатель 2P 25А (C) 6кА ВА 47-63N PROxima - M636225C EKF является надежным и удобным в использовании коммутационным устройством, которое обеспечивает эффективную защиту электрических цепей. Он соответствует ГОСТ IEC 60898-1 и является отличным выбором для использования в различных сферах.

Характеристики c описанием

Частота:

50 Гц

Частота реле указывает на диапазон частот электрического тока, при котором реле может эффективно работать. Это свойство важно для обеспечения надежности и стабильности работы устройства в электрических сетях различного назначения. Частота 50 Гц является стандартной для большинства электрических сетей в Европе и Азии. Реле, рассчитанные на эту частоту, подходят для использования в бытовых и промышленных системах этих регионов. При выборе реле для таких сетей рекомендуется учитывать именно эту частоту для обеспечения совместимости и стабильности работы. Диапазон частот от 47.5 до 52.5 Гц охватывает небольшие отклонения от стандартной частоты 50 Гц. Такие реле могут работать в условиях нестабильного напряжения или в сетях с возможными частотными колебаниями. Это важно для обеспечения бесперебойной работы в системах, где возможны незначительные изменения частоты. Диапазон частот от 50 до 60 Гц позволяет использовать реле как в сетях с частотой 50 Гц, так и в сетях с частотой 60 Гц, которые распространены в Северной Америке и некоторых других регионах. Это делает такие реле универсальными и пригодными для экспорта и использования в международных проектах. Диапазон частот от 863 до 870 Гц характерен для специализированных применений, таких как промышленные или научные установки, где используются высокочастотные электрические сигналы. Реле для этого диапазона частот требуют особой точности и надежности, и их выбор должен основываться на специфических требованиях конкретного применения.

Номин. ток:

25 А

Номинальный ток (Номин. ток) — это максимальный ток, который реле может проводить без повреждений и ухудшения характеристик. Он является критическим параметром, определяющим надежность и долговечность реле при эксплуатации в электрических цепях. Номинальный ток измеряется в амперах (А) или миллиамперах (мА) и должен соответствовать требованиям конкретной электрической цепи. Номинальный ток 10 А: Реле, рассчитанное на 10 ампер, подходит для использования в цепях с умеренной нагрузкой. Оно обеспечивает надежную работу при токах до 10 ампер, что делает его подходящим для бытовых приборов и некоторых промышленных применений. Важно не превышать этот предел, чтобы избежать перегрева и выхода из строя реле. Номинальный ток 16 А: Реле с номинальным током 16 ампер предназначено для цепей с более высокой нагрузкой. Оно может использоваться в промышленных установках и мощных бытовых устройствах. Превышение этого значения может привести к перегреву и повреждению реле, поэтому важно соблюдать указанный предел. Номинальный ток 8 А: Реле на 8 ампер подходит для средних нагрузок, таких как бытовая техника и осветительные системы. Это значение обеспечивает надежную работу в соответствующих условиях и предотвращает перегрузку реле. Номинальный ток 12 А: Реле с номинальным током 12 ампер используется в цепях с умеренно высокой нагрузкой. Оно подходит для различных промышленных и бытовых применений, обеспечивая стабильную работу при токах до 12 ампер. Номинальный ток 6 А: Реле на 6 ампер предназначено для цепей с относительно низкой нагрузкой. Оно подходит для использования в маломощных устройствах и системах управления, где токи не превышают 6 ампер. Номинальный ток 7 А: Реле, рассчитанное на 7 ампер, подходит для цепей с небольшой нагрузкой, таких как маломощные бытовые приборы и системы автоматизации. Превышение этого значения может привести к нестабильной работе и повреждению реле. Номинальный ток 30 А: Реле с номинальным током 30 ампер предназначено для тяжелых нагрузок и мощных промышленных применений. Оно обеспечивает надежную работу при высоких токах, но требует соответствующего охлаждения и соблюдения условий эксплуатации. Номинальный ток 5 А: Реле на 5 ампер подходит для маломощных цепей и устройств, где токи не превышают 5 ампер. Это значение обеспечивает стабильную работу в соответствующих условиях. Номинальный ток 4 А: Реле с номинальным током 4 ампера используется в цепях с низкой нагрузкой, таких как маломощные бытовые приборы и системы управления. Превышение этого значения может привести к перегрузке и повреждению реле. Номинальный ток 3 А: Реле на 3 ампера предназначено для использования в цепях с минимальной нагрузкой. Оно подходит для маломощных устройств и систем, где токи не превышают 3 ампера.

Напряжение:

220 В

Напряжение — это электрический потенциал, при котором реле функционирует. Правильный выбор напряжения обеспечивает надежную работу устройства и предотвращает его повреждение. Значения напряжения указываются в вольтах (В) и должны соответствовать требованиям вашей системы. 220 В — стандартное напряжение для большинства бытовых и промышленных приложений. Реле на 220 В широко используются в системах автоматизации, освещения и управления электроприборами. При выборе реле на 220 В убедитесь, что ваша сеть поддерживает это напряжение. 24 В — часто используется в системах с низким напряжением, таких как телекоммуникации, системы безопасности и управления. Реле на 24 В подходят для применения в условиях, где требуется повышенная безопасность и надежность. 110 В — применяется в некоторых промышленных и коммерческих системах, особенно в странах с соответствующими стандартами электроснабжения. Реле на 110 В обеспечивают безопасную и стабильную работу в таких условиях. 380 В — высокое напряжение, используемое в промышленности для управления мощными электродвигателями и другими крупными нагрузками. Реле на 380 В должны быть выбраны с учетом требований безопасности и соответствующих стандартов. 12 В — низковольтное напряжение, часто используемое в автомобильной электронике и системах с батарейным питанием. Реле на 12 В обеспечивают надежную работу в таких условиях и минимизируют риск электрических повреждений. 48 В — применяется в телекоммуникационных системах и некоторых промышленных приложениях. Реле на 48 В обеспечивают стабильную работу в условиях, требующих средней мощности и надежности. 6 В — используется в специализированных низковольтных приложениях. Реле на 6 В подходят для управления маломощными устройствами и обеспечивают безопасную эксплуатацию в таких условиях. 60 В — напряжение, которое может встречаться в некоторых промышленных и специализированных приложениях. Реле на 60 В должны быть выбраны с учетом специфических требований и стандартов безопасности. 690 В — очень высокое напряжение, применяемое в тяжелой промышленности для управления мощными установками и оборудованием. Реле на 690 В требуют тщательного соблюдения мер безопасности и соответствия строгим стандартам. 5 В — используется в электронных схемах и системах с низким энергопотреблением. Реле на 5 В идеально подходят для управления маломощными электронными компонентами и обеспечивают безопасную эксплуатацию.

Тип изделия:

Выключатель автоматический

Тип изделия для реле указывает на его конструктивные и функциональные особенности, такие как назначение (силовое, промежуточное, защитное), тип контактов (нормально разомкнутые, нормально замкнутые, переключающие), и способ монтажа (DIN-рейка, печатная плата, панельное). Это свойство критически важно для правильного выбора реле в зависимости от требований конкретного применения. При замене реле необходимо учитывать тип изделия, чтобы обеспечить совместимость с существующей системой и корректную работу устройства.

Способ монтажа:

DIN-рейка

Способ монтажа реле определяет метод установки устройства в электрическую схему. Основные способы монтажа включают в себя: монтаж на DIN-рейку, монтаж на печатную плату (PCB), панельный монтаж и монтаж на разъем. Выбор способа монтажа влияет на удобство установки, замену, а также на надежность соединений. Для быстрого и легкого монтажа в распределительных шкафах рекомендуется использовать реле с креплением на DIN-рейку. Для компактных и интегрированных решений в электронных устройствах предпочтителен монтаж на печатную плату. Панельный монтаж подходит для установки реле на лицевые панели оборудования, где требуется доступ к элементам управления. Монтаж на разъем обеспечивает легкость замены и обслуживания реле. При выборе способа монтажа следует учитывать условия эксплуатации, необходимую частоту замен и удобство обслуживания.

Тип напряжения:

AC (перемен.)

Тип напряжения указывает на вид электрического тока, для которого предназначено реле. Это свойство критически важно для правильной работы устройства, так как использование реле с неподходящим типом напряжения может привести к его неисправности или повреждению подключенных компонентов. Выбор типа напряжения должен основываться на характеристиках электрической сети и требований подключаемых устройств. AC (перемен.) - Реле, предназначенные для работы с переменным током. Переменный ток (AC) изменяет свое направление и величину с течением времени. Такие реле обычно используются в бытовых и промышленных сетях, где стандартное напряжение составляет 220-240 В или 110-120 В. При выборе реле для переменного тока важно учитывать его номинальное напряжение и частоту (обычно 50 или 60 Гц). Замена реле переменного тока на реле постоянного тока не рекомендуется, так как это может привести к некорректной работе или повреждению реле. AC/DC (перемен./постоян.) - Реле, способные работать как с переменным, так и с постоянным током. Эти универсальные реле могут быть использованы в различных электрических схемах, что делает их более гибкими в применении. Они подходят для систем, где возможны изменения типа напряжения или где требуется универсальность. При выборе такого реле нужно убедиться, что его характеристики соответствуют требованиям как для AC, так и для DC. Замена реле AC/DC на специализированные реле может быть выполнена, но при этом нужно учитывать специфику каждого типа тока. DC (постоян.) - Реле, предназначенные для работы с постоянным током. Постоянный ток (DC) сохраняет одно и то же направление и величину во времени. Такие реле часто используются в автомобильной электронике, системах солнечных батарей, а также в различных электронных устройствах и схемах, где используется постоянное напряжение. При выборе реле для постоянного тока важно учитывать его номинальное напряжение и ток. Замена реле постоянного тока на реле переменного тока не рекомендуется, так как это может привести к некорректной работе или повреждению реле.

Номинальный ток:

25 А

Номинальный ток — это максимальный ток, который реле может безопасно пропускать через свои контакты в течение длительного времени без перегрева или повреждения. Величина номинального тока указывается в амперах (А) и может быть различной для переменного (AC) и постоянного (DC) тока, например, AC/3 DC А. Выбор реле с подходящим номинальным током критически важен для обеспечения надежной работы устройства и предотвращения аварийных ситуаций. При замене реле следует выбирать модель с номинальным током, равным или превышающим ток нагрузки, чтобы обеспечить долговечность и безопасность системы.

Гарантийный срок:

84 мес

Гарантийный срок является важным параметром при выборе реле, так как он определяет период, в течение которого производитель гарантирует исправную работу устройства. Гарантийный срок может варьироваться в зависимости от модели и производителя реле. Данный параметр измеряется в месяцах и влияет на надежность и долговечность эксплуатации устройства. Чем больше гарантийный срок, тем выше уверенность в качестве и стабильности работы реле. При выборе реле рекомендуется учитывать гарантийный срок, особенно если устройство планируется использовать в критически важных системах, где отказ может привести к серьезным последствиям. Гарантийный срок 60 месяцев (5 лет) указывает на высокое качество и надежность реле. Такой длительный период гарантии позволяет использовать устройство в долгосрочных проектах и системах с высокой степенью ответственности. Рекомендуется для применения в промышленных и коммерческих установках. Гарантийный срок 120 месяцев (10 лет) является показателем исключительного качества и долговечности реле. Это значение подходит для критически важных систем, где отказ реле недопустим. Рекомендуется для применения в высоконадежных системах, например, в энергетике и инфраструктурных проектах. Гарантийный срок 36 месяцев (3 года) обеспечивает уверенность в стабильной работе реле в течение среднего периода эксплуатации. Подходит для большинства стандартных применений в промышленности и бытовых системах. Гарантийный срок 84 месяца (7 лет) указывает на высокую надежность и долговечность реле. Это значение обеспечивает длительный период эксплуатации без необходимости частой замены. Рекомендуется для использования в системах с повышенными требованиями к надежности. Гарантийный срок 24 месяца (2 года) является стандартным для многих реле и обеспечивает достаточный уровень надежности для большинства применений. Подходит для использования в бытовых и коммерческих системах средней сложности. Гарантийный срок 12 месяцев (1 год) указывает на базовый уровень надежности реле. Подходит для временных или менее критичных применений, где отказ реле не приведет к серьезным последствиям. Гарантийный срок 180 месяцев (15 лет) является признаком исключительного качества и надежности реле. Подходит для систем с максимальными требованиями к долговечности и стабильности работы. Рекомендуется для использования в стратегически важных объектах и инфраструктуре. Гарантийный срок 18 месяцев (1,5 года) обеспечивает надежную работу реле в течение среднесрочного периода эксплуатации. Подходит для использования в различных промышленных и коммерческих приложениях. Гарантийный срок 1 месяц может указывать на тестовые или временные решения, либо на продукцию с минимальной гарантией. Подходит для краткосрочных проектов или для тестирования систем. Гарантийный срок 6 месяцев указывает на ограниченную надежность реле. Подходит для временных установок или менее критичных применений, где отказ реле не приведет к серьезным последствиям.

Номин. напряжение:

400 В

Номинальное напряжение — это напряжение, на которое рассчитано реле для его корректной работы. Оно должно соответствовать напряжению в цепи, где будет использоваться реле, чтобы обеспечить надежность и безопасность работы устройства. Выбор правильного номинального напряжения важен для предотвращения перегрузок и повреждений оборудования. Номинальное напряжение 400 В: Такое реле предназначено для использования в системах с номинальным напряжением 400 В. Оно часто применяется в промышленных установках и распределительных сетях. При выборе реле с таким напряжением необходимо убедиться, что сеть не превышает данный уровень, чтобы избежать перегрузок и выхода из строя устройства. Номинальное напряжение 690 В: Реле с таким номинальным напряжением используется в высоковольтных промышленных сетях. Оно рассчитано на более высокие нагрузки и должно быть выбрано с учетом соответствующих требований безопасности и стандартов, чтобы обеспечить надежное функционирование в таких условиях. Номинальное напряжение 230 В: Это наиболее распространенное напряжение для бытовых и коммерческих электрических сетей. Реле с таким номинальным напряжением подходит для большинства стандартных применений в домах и офисах. Важно убедиться, что напряжение сети соответствует этому значению для оптимальной работы реле. Номинальное напряжение 10 В: Реле с таким низким напряжением используется в специализированных низковольтных приложениях, таких как электронные схемы и контрольные системы. При выборе такого реле необходимо учитывать специфические требования низковольтных систем, чтобы обеспечить их надежную работу. Номинальное напряжение от 220 В до 230 В: Реле, рассчитанное на такой диапазон напряжений, обеспечивает гибкость в использовании в сетях с небольшими колебаниями напряжения. Это полезно для защиты оборудования в условиях нестабильного напряжения, часто встречающегося в бытовых и коммерческих сетях. Номинальное напряжение 220 В: Такое реле подходит для стандартных электрических сетей, особенно в регионах, где номинальное напряжение сети составляет 220 В. Важно, чтобы фактическое напряжение в сети соответствовало этому значению, чтобы избежать проблем с работой реле. Номинальное напряжение 198 В: Реле с таким номинальным напряжением используется в специальных низковольтных приложениях. При выборе такого реле необходимо учитывать, что оно должно работать в сетях с соответствующим напряжением для обеспечения надежной работы. Номинальное напряжение 250 В: Реле с таким номинальным напряжением подходит для сетей с несколько повышенным напряжением по сравнению со стандартными бытовыми сетями. Оно может быть использовано в специфических приложениях, требующих более высокого напряжения для работы. Номинальное напряжение от 176 В до 264 В: Реле, рассчитанное на такой широкий диапазон напряжений, обеспечивает высокую гибкость и надежность в условиях значительных колебаний напряжения. Это особенно полезно в сетях с нестабильным напряжением, где требуется защита оборудования от перепадов напряжения. Номинальное напряжение от 400 В до 690 В: Реле, рассчитанное на такой диапазон напряжений, применяется в высоковольтных промышленных сетях. Оно обеспечивает гибкость и надежность в условиях использования в различных высоковольтных приложениях, требующих устойчивости к значительным колебаниям напряжения.

Степень защиты (IP):

IP20

Степень защиты (IP) указывает на уровень защиты реле от проникновения твердых объектов и воды. Это свойство является критически важным для выбора реле в зависимости от условий эксплуатации и окружающей среды. Значения IP состоят из двух цифр: первая цифра обозначает защиту от твердых объектов, вторая - от воды. Чем выше цифры, тем лучше защита. Правильный выбор степени защиты IP обеспечивает надежную работу реле и его долговечность. IP00 означает, что реле не имеет защиты от проникновения твердых объектов и воды. Такое реле подходит только для использования в сухих, чистых и контролируемых условиях, где нет риска контакта с пылью или жидкостями. IP20 обеспечивает защиту от твердых объектов размером более 12,5 мм, но не защищает от воды. Это значение подходит для установки внутри помещений, где отсутствует риск попадания воды. IP21 обеспечивает защиту от твердых объектов размером более 12,5 мм и вертикально падающих капель воды. Это значение подходит для использования в помещениях, где возможны небольшие влажные условия, например, вблизи окон или вентиляционных отверстий. IP40 обеспечивает защиту от твердых объектов размером более 1 мм, но не защищает от воды. Это значение подходит для использования в промышленной среде, где требуется защита от мелких частиц, но не от влаги. IP41 обеспечивает защиту от твердых объектов размером более 1 мм и вертикально падающих капель воды. Это значение подходит для использования в условиях, где возможны минимальные воздействия влаги. IP54 обеспечивает защиту от пыли в количестве, которое может нарушить работу устройства, и от водяных брызг под любым углом. Это значение подходит для использования в промышленных и наружных условиях, где возможны воздействие пыли и влаги. IP55 обеспечивает защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в сложных промышленных условиях и на открытом воздухе. IP65 обеспечивает полную защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в суровых условиях, включая наружные установки, где требуется высокая степень защиты от пыли и влаги. IP66 обеспечивает полную защиту от пыли и сильных водяных струй. Это значение подходит для использования в экстремальных условиях, где возможны сильные воздействия пыли и воды. IP67 обеспечивает полную защиту от пыли и временного погружения в воду на глубину до 1 метра. Это значение подходит для использования в суровых условиях, включая наружные установки и временные погружения в воду.

Количество модулей DIN:

Количество модулей DIN указывает на ширину реле в стандартных единицах DIN-модулей, что определяет его совместимость с монтажными рейками и распределительными щитами. Это свойство важно при выборе реле для установки в электрические шкафы и распределительные устройства, обеспечивая правильное размещение и подключение оборудования. Реле шириной в один модуль DIN занимает минимальное пространство на монтажной рейке. Подходит для использования в системах, где важна компактность и экономия места. Реле шириной в два модуля DIN требует больше места, но может предложить дополнительные функции или повышенную мощность. Рекомендуется для систем, где необходимо большее количество контактов или дополнительная защита. Реле шириной в три модуля DIN предоставляет больше возможностей для подключения и управления, что делает его подходящим для более сложных систем автоматизации и управления. Реле шириной в четыре модуля DIN обеспечивает ещё большее количество функциональных возможностей и контактов, что делает его идеальным для крупных систем с высокой нагрузкой. Реле шириной в шесть модулей DIN используется в крупных системах, требующих значительного количества подключений и функций. Подходит для промышленных приложений с высокими требованиями к управлению и защите. Реле шириной в девять модулей DIN занимает значительное пространство и обеспечивает максимальные возможности подключения и управления. Рекомендуется для самых крупных и сложных систем автоматизации. Реле шириной в 1.5 модуля DIN предлагает компромисс между компактностью и функциональностью, подходя для систем, где требуется немного больше возможностей, чем у стандартного одного модуля. Реле шириной в 2.5 модуля DIN предоставляет дополнительное пространство для подключения и функций, оставаясь при этом достаточно компактным для умеренных систем автоматизации. Реле шириной в пять модулей DIN балансирует между компактностью и функциональностью, предлагая значительное количество возможностей для подключения и управления. Реле шириной в 4.5 модуля DIN обеспечивает промежуточный вариант между четырьмя и пятью модулями, предлагая дополнительные возможности при сохранении относительной компактности.

Номинальное напряжение:

230 В

Номинальное напряжение реле — это значение электрического напряжения, при котором реле предназначено для работы. Оно измеряется в вольтах (В) или киловольтах (кВ). Номинальное напряжение определяет диапазон рабочих условий, при которых реле будет функционировать корректно и стабильно. Выбор реле с неправильным номинальным напряжением может привести к его некорректной работе, перегреву или повреждению. При замене реле необходимо подбирать устройство с таким же номинальным напряжением, как и у оригинала, чтобы обеспечить надежную и безопасную работу электрической цепи.

Общ. количество полюсов:

Общее количество полюсов у реле указывает на количество отдельных электрических цепей, которые реле может коммутировать одновременно. Это свойство важно для определения функциональности реле в различных электрических схемах, так как большее количество полюсов позволяет управлять большим числом независимых цепей. Реле с одним полюсом (1-полюсное реле) может коммутировать одну электрическую цепь. Такое реле подходит для простых приложений, где требуется управление одной цепью, например, включение/выключение одного устройства. При выборе такого реле следует учитывать, что оно не сможет управлять несколькими цепями одновременно. Реле с двумя полюсами (2-полюсное реле) позволяет коммутировать две независимые электрические цепи. Это полезно в ситуациях, где необходимо одновременно управлять двумя устройствами или цепями. Такое реле часто используется в более сложных схемах, где требуется синхронное переключение двух цепей. Реле с тремя полюсами (3-полюсное реле) может коммутировать три независимые электрические цепи. Это расширяет возможности управления и позволяет использовать реле в более сложных системах, таких как трёхфазные электрические установки. Выбор такого реле рекомендуется для приложений, где требуется управление несколькими цепями одновременно. Реле с четырьмя полюсами (4-полюсное реле) способно коммутировать четыре независимые электрические цепи. Это максимальное количество полюсов среди стандартных реле и позволяет использовать его в самых сложных и многофункциональных системах. Такое реле подходит для применения в промышленных установках и других сложных электрических схемах, где требуется управление множеством цепей одновременно.

Количество силовых полюсов:

Количество силовых полюсов обозначает число независимых электрических цепей, которые могут быть замкнуты или разомкнуты реле. Это свойство критически важно при выборе реле для конкретных приложений, так как оно определяет, сколько цепей может быть одновременно управляемо одним устройством. В зависимости от количества полюсов, реле могут использоваться в различных схемах и для управления разным количеством нагрузок. Полюсов нет. Такое реле не предназначено для управления силовыми цепями, и обычно используется для сигнализации или в качестве логического элемента в сложных схемах. Один полюс. Реле с одним полюсом может управлять одной независимой цепью. Подходит для простых задач, таких как включение/выключение одной нагрузки. Два полюса. Реле с двумя полюсами могут управлять двумя независимыми цепями одновременно, что полезно для более сложных схем, где требуется управление двумя нагрузками. Три полюса. Реле с тремя полюсами часто используются в трехфазных системах для управления тремя фазами одновременно. Это стандартное решение для промышленных применений. Четыре полюса. Реле с четырьмя полюсами могут управлять четырьмя независимыми цепями, обеспечивая большую гибкость в сложных схемах и системах. Пять полюсов. Реле с пятью полюсами используются для управления пятью независимыми цепями, что может быть необходимо в специализированных или высоконагруженных системах. Три полюса для фаз, один для нейтрали и один для заземления. Такое реле используется в трёхфазных системах с нейтральным проводом и заземлением, обеспечивая полное управление всеми компонентами цепи. Три полюса для фаз и один для заземления. Используется в трёхфазных системах, где важно управление фазами и заземлением, но нейтральная цепь не требует отдельного управления. Три полюса для фаз и один для нейтрали. Применяется в трёхфазных системах с нейтральным проводом, где заземление не управляется реле. Два полюса для фаз и один для заземления. Подходит для двухфазных систем, где важно управление заземлением.

Количество защищенных полюсов:

Количество защищенных полюсов у реле указывает на число электрических цепей, которые могут быть одновременно защищены от перегрузок и коротких замыканий. Это свойство критически важно для обеспечения надежности и безопасности электрических систем, так как каждый защищенный полюс представляет собой отдельный канал защиты. Реле с тремя защищенными полюсами обеспечивает защиту для трех отдельных цепей. Это оптимальный выбор для сложных систем, где требуется надежная защита нескольких независимых каналов. Такое реле подходит для использования в промышленных установках и сложных электрических схемах, где важно минимизировать риск отказа отдельных компонентов. Реле с одним защищенным полюсом предназначено для защиты одной цепи. Это простой и экономичный вариант для систем с минимальными требованиями к защите. Подходит для использования в бытовых приборах и несложных электрических установках, где дополнительные каналы защиты не требуются. Реле с двумя защищенными полюсами обеспечивает защиту для двух цепей. Это хороший выбор для систем средней сложности, где необходимо обеспечить надежную защиту нескольких, но не слишком большого числа каналов. Такое реле часто используется в коммерческих и небольших промышленных установках. Реле с четырьмя защищенными полюсами предоставляет защиту для четырех отдельных цепей. Это идеальный выбор для сложных промышленных систем и крупных электрических установок, где требуется высокая степень надежности и безопасности. Такое реле позволяет минимизировать риск отказа и обеспечивает гибкость в управлении защитой различных компонентов системы.

Номин. отключающая способность:

6 кА

Номинальная отключающая способность (кА) реле определяет максимальный ток короткого замыкания, который реле способно безопасно отключить без повреждений и нарушений работы. Это критический параметр для обеспечения надежной защиты электрических цепей и предотвращения аварийных ситуаций. Номинальная отключающая способность 6 кА означает, что реле может безопасно отключить ток короткого замыкания до 6 кА. Это значение подходит для менее критичных применений, таких как жилые и небольшие коммерческие установки. Рекомендуется использовать в системах с низким уровнем потенциальных коротких замыканий. Номинальная отключающая способность 10 кА указывает на способность реле безопасно отключить ток короткого замыкания до 10 кА. Это значение предпочтительно для более критичных применений, таких как промышленные установки и большие коммерческие объекты, где возможны более высокие уровни коротких замыканий. Рекомендуется для систем с более высоким риском коротких замыканий.

Возможна дополнит. комплектация:

Да

Возможна дополнит. комплектация

Характеристика срабатывания (кривая тока):

Характеристика срабатывания (кривая тока) описывает временную зависимость срабатывания реле от значения протекающего через него тока. Эта характеристика определяет, при каком превышении номинального тока и за какое время реле отключит цепь. Правильный выбор кривой тока важен для защиты электрических цепей от перегрузок и коротких замыканий. Кривая C: Реле с характеристикой срабатывания C предназначены для защиты цепей с умеренными пусковыми токами. Они срабатывают при токах, превышающих номинальный в 5-10 раз. Рекомендуется для использования в цепях освещения и розеток, где пусковые токи незначительны. Подходит для общих применений в жилых и коммерческих зданиях. Кривая D: Реле с характеристикой срабатывания D предназначены для цепей с высокими пусковыми токами, такими как двигатели и трансформаторы. Они срабатывают при токах, превышающих номинальный в 10-20 раз. Рекомендуется для промышленных применений, где присутствуют значительные пусковые токи, чтобы избежать ложных срабатываний. Кривая B: Реле с характеристикой срабатывания B предназначены для цепей с низкими пусковыми токами. Они срабатывают при токах, превышающих номинальный в 3-5 раз. Рекомендуется для использования в цепях с чувствительными электронными устройствами, где важно минимизировать время срабатывания для защиты оборудования.

Модульная ширина (общ. кол-во модульных расстояний):

Модульная ширина (общ. кол-во модульных расстояний) указывает на ширину реле в стандартных модульных единицах, обычно измеряемых в модулях (1 модуль = 18 мм). Это свойство определяет, сколько места реле займет на монтажной рейке, что важно для планирования и оптимизации пространства в электрических шкафах и распределительных щитах. Реле с модульной шириной 1 занимает один модуль (18 мм) на монтажной рейке. Подходит для компактных установок с ограниченным пространством. Реле с модульной шириной 2 занимает два модуля (36 мм) на монтажной рейке. Обеспечивает больше места для подключения и может быть удобнее для обслуживания. Реле с модульной шириной 3 занимает три модуля (54 мм) на монтажной рейке. Подходит для более сложных реле с дополнительными функциями или контактами. Реле с модульной шириной 4 занимает четыре модуля (72 мм) на монтажной рейке. Используется для реле с большим количеством контактов или встроенными защитными устройствами. Реле с модульной шириной 4.5 занимает четыре с половиной модуля (81 мм) на монтажной рейке. Предназначено для специфических применений, где требуется немного больше места, чем стандартные 4 модуля. Реле с модульной шириной 1.5 занимает полтора модуля (27 мм) на монтажной рейке. Оптимально для ситуаций, где требуется чуть больше места, чем один модуль, но меньше, чем два. Реле с модульной шириной 0.5 занимает полмодуля (9 мм) на монтажной рейке. Применяется в очень компактных установках, где пространство критически ограничено. Реле с модульной шириной 6 занимает шесть модулей (108 мм) на монтажной рейке. Используется для крупных реле с многочисленными функциями и контактами, требующих значительного пространства для подключения и обслуживания.

Характеристики

Для скрытого монтажа

Нет

Общее количество полюсов

Степень загрязнения (число)

Номинальное напряжение изоляции Ui

660 В

Номинальное импульсное напряжение

4 кВ

Номинальная отключающая способность

6 кА

Сечение однопроволочного проводника

1...25 кв.мм

Рабочая температура окружающей среды

-25...50 град.C

Характеристика эл.магнитного расцепителя

Сечение многопроволочного гибкого проводника

1...16 кв.мм

Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В

6 кА
