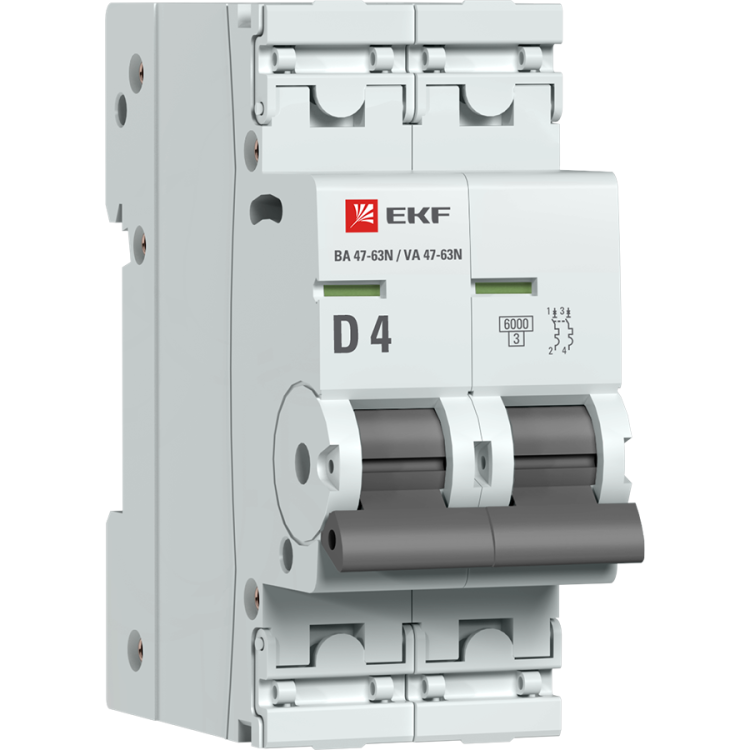

Автоматический выключатель 2P 4А (D) 6кА ВА 47-63N PROxima - M636204D EKF

Автоматический выключатель двухполюсный 4А (D) 6кА ВА 47-63N PROxima от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется надёжная защита двухпроводных цепей переменного тока. Артикул m636204d относится к обновлённой серии PROxima с улучшенной конструкцией и повышенной безопасностью.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima защищает бытовые и промышленные сети с номинальным напряжением до 230 В переменного тока частотой 50 Гц. Он применяется в групповых линиях освещения, розеточных контуров, оборудования с высоким пусковым током - например, насосов, компрессоров, сварочных аппаратов. Благодаря характеристике D, выключатель устойчив к кратковременным броскам тока при запуске двигателей, что делает его подходящим для нагрузок с высокой инерцией.

Технические характеристики

• Номинальный ток: 4 А - предельная длительно допустимая нагрузка
• Количество полюсов: 2 - одновременное отключение фазы и нуля
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: D - медленное срабатывание при пусковых токах, идеально для электродвигателей
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при скачках напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным импульсам (например, от молнии)
• Сечение провода: 1–25 мм2 - совместим с большинством силовых и контрольных кабелей
• Модульная ширина: 2 модуля - занимает 18 мм в ширину на DIN-рейке
• Глубина монтажа: 50 мм - требует достаточного места внутри щита
• Рабочая температура: от –25C до +50C - подходит для холодных и жарких помещений
• Степень защиты IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Частота: 50 Гц - предназначена для сетей России и стран СНГ
• Степень загрязнения: 2 - рассчитана на нормальные условия без пылевых и влажных выбросов

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Установка происходит путём зацепления за рейку и последующего поворота вниз - механизм двупозиционного зажима обеспечивает плотное и надёжное крепление. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками. Эти крышки позволяют опломбировать устройство, что важно для контролируемых объектов. Подключение проводов осуществляется сечением от 1 до 25 мм2. Максимальная глубина монтажа - 50 мм, поэтому необходимо проверить свободное пространство в щите перед установкой.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для квартирных и аналогичных распределительных систем. Наличие цветового индикатора положения контакта позволяет визуально определить, включен он или отключен. Усиленный корпус с дополнительными заклёпками снижает риск деформации при механическом воздействии. Пластиковая крышка над зажимами препятствует случайным прикосновениям к токоведущим элементам, что повышает уровень безопасности при обслуживании.

Преимущества

• Улучшенная конструкция корпуса - выше прочность и долговечность по сравнению со старыми версиями
• Цветовой индикатор состояния - легко определяется рабочий режим без тестера
• Закрываемые крышки зажимов - возможность пломбировки для предотвращения несанкционированного вмешательства
• Широкий диапазон сечений проводов - универсальность при подключении различных типов кабелей
• Длительная гарантия - 84 месяца (7 лет) - подтверждает качество сборки и материалов

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже –25C или выше +50C - возможны отказы
• Защита IP20 не обеспечивает герметичность - нельзя использовать во влажных помещениях, на улице или в цехах с высокой запылённостью
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц
• Имеет ограниченную отключающую способность - не используется в промышленных распределительных устройствах с токами КЗ выше 6 кА

Примеры использования

• Щиток квартиры - защита группы розеток мощностью до 900 Вт
• Производственный участок - защита маломощного двигателя насоса или воздушного компрессора
• Офисное оборудование - отключение питания серверной стойки или системы видеонаблюдения
• Подъездный щит - группа освещения лестницы или коридора с высоким пусковым током люминесцентных светильников

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка на цепь не превышает 920 Вт (4 А × 230 В)
• При подключении многожильных проводов используйте наконечники - это повысит контакт и предотвратит перегрев
• Проверьте глубину щита: если она менее 50 мм, потребуется углубление или использование более тонкого корпуса
• Для пломбирования используйте специальные термостойкие пломбы - они сохранят целостность после нагрева при работе автомата
• Если нужна защита от перенапряжений - параллельно установите УЗИП; данный автомат не выполняет эту функцию
