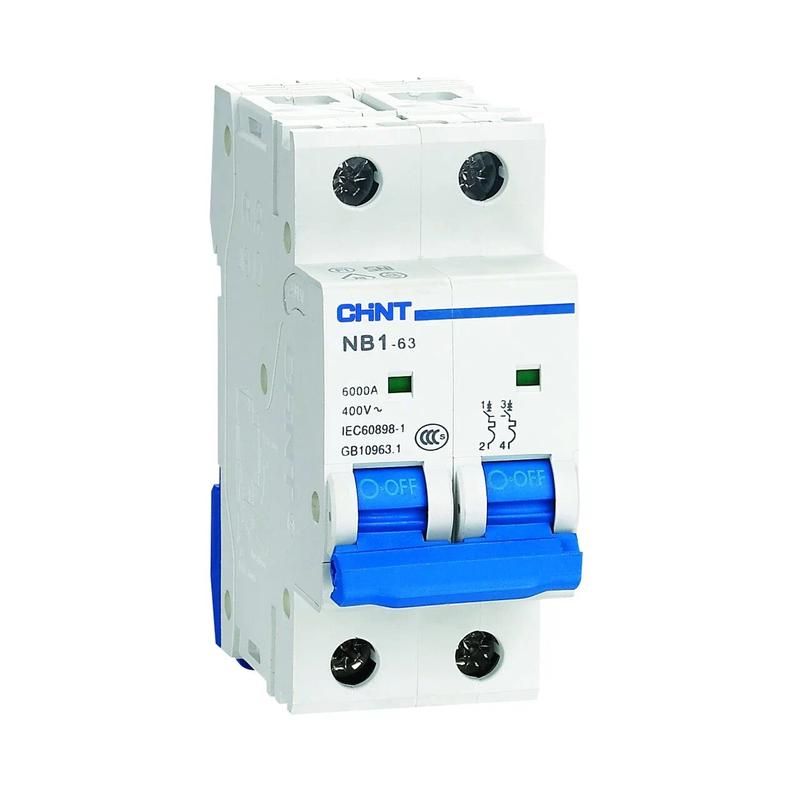

Выключатель автоматический двухполюсный NB1-63 2P 4A 6кА х-ка D (DB) (R) | 179678 CHINT

Автоматический выключатель NB1-63 - двухполюсный модульный аппарат с номинальным током 4 А и характеристикой D, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов. Артикул 179678, бренд CHINT.

Назначение и область применения

Выключатель NB1-63 используется для защиты однофазных цепей с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов. Его характеристика D позволяет выдерживать кратковременные перегрузки, характерные для запуска тяжёлой техники. Применяется в распределительных щитах, где требуется надёжная защита от КЗ и перегрева проводки. Устанавливается в системах с напряжением до 400 В переменного тока.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Количество полюсов: 2P - защищает два фазных провода одновременно
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала; подходит для индуктивных и емкостных нагрузок с высоким пуском
• Номинальное напряжение: 400 В - рассчитан на работу в трёхфазной сети 220/400 В
• Напряжение изоляции: 500 В - обеспечивает безопасную изоляцию между токоведущими частями
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях
• Степень загрязнения: 2 - допустимо использование в условиях умеренной запылённости

Совместимость и монтаж

Выключатель NB1-63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Подходящие типы соединений: гильзы типа PIN или FORK. Наличие окна индикации позволяет визуально определить состояние контакта - «вкл» (зелёный) или «выкл» (красный). Выключатель совместим с другими элементами серии NB1-63: возможно подключение вспомогательных контактов XF9, сигнальных контактов XF9J или расцепителей S9/V9 для удалённого управления.

Безопасность и стандарты

Соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 - снижает энергию КЗ, защищая оборудование. Категория применения A - предназначен для бытовых и аналогичных нагрузок. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов. Это гарантирует долгую службу даже при частых операциях.

Преимущества

• Увеличенная отключающая способность (6 кА) повышает безопасность в местах с высоким потенциалом КЗ
• Характеристика D исключает ложные срабатывания при пуске оборудования
• Фирменная система зажимов CHINT обеспечивает плотный контакт без прогорания
• Яркий индикатор положения контактов упрощает диагностику
• Гибкость комплектации - возможность добавления дополнительных модулей без замены аппарата

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не защищает от брызг и пара
• Не рекомендован для цепей с постоянным током - работает только с переменным током 50–60 Гц
• Не подходит для защиты чувствительной электроники (например, серверов) - характеристика D слишком «мягкая» для таких задач
• Требуется соблюдение температурного режима: ниже -25C возможны отказы механики
• Не следует использовать в качестве основного рубильника - не рассчитан на частые ручные включения/отключения

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Щитовая защита конвейера на пищевом производстве
• Линия питания сварочного аппарата в мастерской
• Распределительный щит многоквартирного дома для группы розеток с мощными приборами
• Цепь воздушного компрессора в автосервисе

Практические советы

• Выбирая автомат NB1-63, проверьте соответствие сечения кабеля и номинала тока - для 4 А достаточно медного провода 2,5 мм2
• При установке в щите с несколькими автоматами убедитесь, что ширина 2 модуля (36 мм) свободна
• Для сложных систем используйте дополнительные контакты XF9 - они передают сигнал о состоянии автомата на пульт управления
• Не затягивайте зажимы чрезмерно - это повредит пластиковые детали и снизит срок службы
• Если в цепи есть частые пуски (более 10 раз в день), учитывайте электрическую износостойкость - 10 000 циклов - и планируйте замену через 5–7 лет активной эксплуатации
