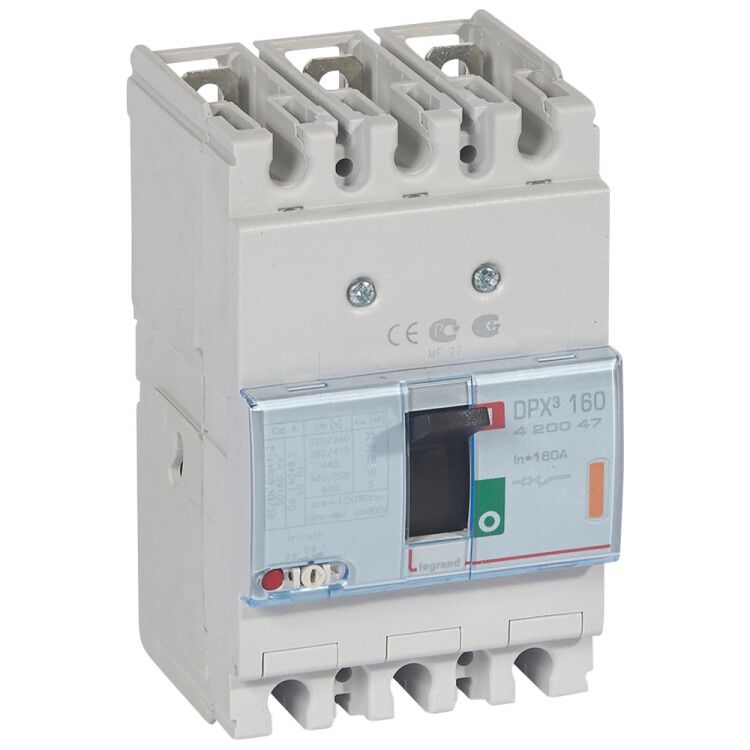

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 25 кА 400 В~ 3П А | 420047 Legrand

Автоматический выключатель Legrand DPX3-160 — трёхполюсный термомагнитный аппарат на 160 А и 25 кА, предназначенный для защиты промышленных электросетей переменного тока 400 В. Устройство сочетает надёжную отсечку при КЗ, настраиваемую защиту от перегрузки и возможность удалённого управления через моторный привод.

Назначение и область применения

Автоматический выключатель Legrand DPX3-160 используется для безопасного включения, отключения и защиты электрических цепей в условиях промышленного оборудования. Он защищает кабели, двигатели, распределительные щиты и другую нагрузку от перегрузок и коротких замыканий. Применяется в системах питания станков, конвейеров, насосных групп, вентиляционных установок и других объектах с высокой пусковой нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В ~ (переменный ток)
• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА — способен безопасно отключить максимальный ток КЗ в промышленных сетях
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон настройки защиты от перегрузки: 128–160 А — можно точно адаптировать под реальную нагрузку
• Диапазон срабатывания при КЗ: 1600 А — фиксированная мгновенная отсечка
• Максимальное сечение кабеля: 50 мм² — позволяет подключать мощные медные жилы
• Степень защиты: IP30 — защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ4 — работает при температурах от –5°C до +70°C, подходит для неотапливаемых помещений
• Тип подключения: винтовые зажимы — надёжное и проверенное соединение
• Привод: ручной с возможностью установки моторного привода — управление вручную или дистанционно
• Конструкция: стационарная — устанавливается на монтажную плату, не на DIN-рейку
• Индикация: есть указатель расцепления — видно причину отключения (перегрузка/КЗ)
• Защита по минимальному напряжению: да — предотвращает самопроизвольное включение при восстановлении сети после аварии
• Соответствие стандарту: IEC 60947-2

Совместимость и монтаж

Автоматический выключатель Legrand DPX3-160 предназначен для монтажа на специализированные монтажные плиты, а не на стандартную DIN-рейку. Для установки требуется подготовленное место с соответствующими крепёжными отверстиями. Подключение выполняется через винтовые зажимы — рекомендуется использовать наконечники типа НШВИ для многожильных кабелей. Моторный привод (в комплекте) позволяет дистанционно управлять выключателем, что удобно в крупных щитах или на удалённых участках. Индикатор отключения можно дополнительно установить для визуального контроля состояния.

Безопасность и стандарты

Выключатель Legrand DPX3-160 соответствует международному стандарту IEC 60947-2, который гарантирует точность срабатывания, долговечность и безопасность при работе с токами до 25 кА. Защита по минимальному напряжению исключает опасное самовключение оборудования после сбоя. Указатель расцепления помогает оперативно определить причину отключения — перегрузка или КЗ — снижая время диагностики. IP30 не обеспечивает защиту от влаги — не применяйте в сырых помещениях без дополнительной герметизации шкафа.

Преимущества

• Настройка порога перегрузки в широком диапазоне (128–160 А) — идеально для сложных нагрузок с переменным током
• Фиксированная отсечка КЗ на 1600 А — гарантированная защита даже при больших пусковых токах
• Встроенная защита от недостаточного напряжения — повышает безопасность технологических процессов
• Поддержка моторного привода — совместима с системами автоматизации
• Наличие индикатора расцепления — экономит время при обслуживании
• Совместимость с кабелями до 50 мм² — не требует переходников при подключении мощных линий

Ограничения применения

• Не предназначен для установки на DIN-рейку — требует специальной монтажной платы
• Степень защиты IP30 — нельзя применять во влажных средах, на улице или в местах с риском брызг
• Нет возможности регулировать ток срабатывания КЗ — он фиксирован на уровне 1600 А
• Работает только с переменным током — не подходит для постоянного тока
• Требует ручного включения после срабатывания — не имеет функции автоматического возврата

Примеры использования

• Главный входной автомат в промышленном щите для станка с двигателем 75 кВт
• Защита группы конвейеров в пищевом производстве
• Отключение силового контура системы вентиляции в цеху
• Щитовая защита для насосной станции с частотником
• Комбинированный модуль с моторным приводом в системе SCADA

Практические советы

• При подключении кабелей сечением 35–50 мм² используйте наконечники НШВИ — это повысит надёжность контакта и предотвратит перегрев
• Проверьте соответствие посадочных отверстий перед монтажом — выключатель Legrand DPX3-160 не универсален и требует точного места установки
• Если нужна защита от влаги, монтируйте выключатель внутри закрытого шкафа с классом защиты IP54+
• При настройке тока перегрузки учитывайте длительный режим работы оборудования — не ставьте значение выше 90% от номинала кабеля
• После каждого срабатывания обязательно проверьте состояние контактов и затяните винты — вибрация на производстве может ослабить соединения
• Для дистанционного управления убедитесь, что моторный привод правильно подключен к контроллеру — тестирование лучше выполнять при отключённой нагрузке
