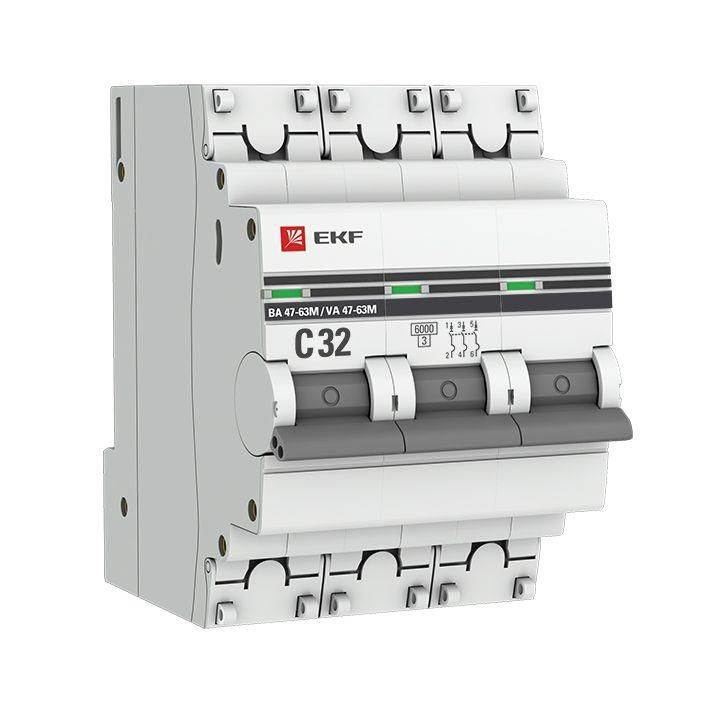

Автоматический выключатель 3P 32А (C) 6кА ВА 47-63M c электромагнитным расцепителем EKF PROxima - mcb4763m-6-3-32C-pro

Автоматический выключатель ВА 47-63M от EKF - трёхполюсный модульный аппарат с номинальным током 32 А и характеристикой C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, офисных и промышленных объектах. Артикул mcb4763m-6-3-32c-pro.

Назначение и область применения

Автоматический выключатель ВА 47-63M защищает трёхфазные сети переменного тока с частотой 50–60 Гц. Он отключает питание при превышении допустимого тока (например, при перегрузке или КЗ) и предотвращает повреждение оборудования и проводки. Применяется в распределительных щитах: на входе в оборудование, для питания станков, насосов, систем вентиляции, конвейеров и других трёхфазных нагрузок. Учитывайте, что этот выключатель не имеет теплового расцепителя - защита осуществляется только через электромагнитный расцепитель, реагирующий на высокие токи КЗ.

Технические характеристики

• Номинальный ток: 32 А
• Количество полюсов: 3 (3P)
• Номинальное напряжение: 400 В (рабочее), 660 В (изоляционное)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (электродвигатели, трансформаторы)
• Тип тока: переменный (AC)
• Частота: 50–60 Гц
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Поперечное сечение провода: 1–25 мм2 (медный или алюминиевый)
• Количество модулей: 3 (занимает 3 ширины стандартной DIN-рейки)
• Глубина монтажа: 41 мм
• Рабочий диапазон температур: от –25 C до +50 C
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстрое гашение дуги снижает энергию КЗ
• Категория перенапряжения: III - предназначен для установки в распределительных устройствах
• Степень загрязнения: 2 - работает в помещениях с обычным уровнем запыления
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит легко благодаря специальной фиксирующей защёлке - достаточно вставить верхнюю часть в рейку и нажать до щелчка. Нижняя часть корпуса также фиксируется заклёпками, предотвращая расхождение корпуса при длительной эксплуатации. Коммутируемый нейтральный проводник позволяет отключать все три фазы и ноль одновременно - важно для безопасности при обслуживании. Для подключения используйте провода сечением 1–25 мм2; затяжка винтов должна быть достаточной, чтобы избежать нагрева контактов. Пластиковая крышка над зажимами защищает от случайного прикосновения и позволяет опломбировать устройство.

Безопасность и стандарты

Выключатель ВА 47-63M соответствует требованиям ГОСТ Р 50345-2010, который регламентирует автоматические выключатели для бытовых и аналогичных применений. Класс токоограничения 3 и категория перенапряжения III обеспечивают повышенную безопасность при аварийных режимах. Цветовой индикатор на передней панели показывает состояние: «ON» - включен, «OFF» - отключен. Отсутствие открытых токоведущих частей после установки крышек снижает риск поражения током.

Преимущества

• Усиленный корпус с дополнительными заклёпками - увеличенная долговечность и устойчивость к деформации
• Пластиковые крышки на зажимах - безопасность и возможность пломбировки для контроля доступа
• Цветовой индикатор состояния - визуальное определение положения без вскрытия щита
• Поддержка алюминиевых и медных проводов - универсальность при подключении
• Долгий гарантийный срок - 7 лет
• Совместимость с другими элементами серии PROxima - можно собирать щиты единым решением

Ограничения применения

• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели без мягкого пуска) - характеристика C может не успеть сработать при длительном пуске
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты (короба, герметичные щиты)
• Отсутствие теплового расцепителя - не защищает от длительных перегрузок ниже 32 А, требует внешнего термического защиты при необходимости
• Не предназначен для постоянной работы при температурах выше +50 C или ниже –25 C

Примеры использования

• Защита трёхфазного станка с двигателем мощностью до 7,5 кВт
• Входной автомат в распределительном щите производственного участка
• Щит освещения и силового оборудования в логистическом центре
• Питание системы вентиляции с тремя вентиляторами
• Контрольный автомат для группы розеток 380 В в мастерской

Практические советы

• При подключении алюминиевого провода используйте переходные контактные площадки или смазку против окисления - алюминий склонен к окислению и ослаблению контакта
• Проверьте соответствие сечения провода и номинала автомата - слишком тонкий провод при 32 А будет греться
• Используйте опломбированные крышки в местах с ограниченным доступом - это соответствует правилам электроустановок
• При сборке щита убедитесь, что глубина монтажа (41 мм) не препятствует другим устройствам - особенно при плотной компоновке
• Этот автомат не заменяет УЗО - для защиты от утечек тока требуется отдельное устройство
• При замене старого автомата проверьте, совпадают ли классы токоограничения и отключающая способность - 6 кА подходит для большинства квартир и малых предприятий
