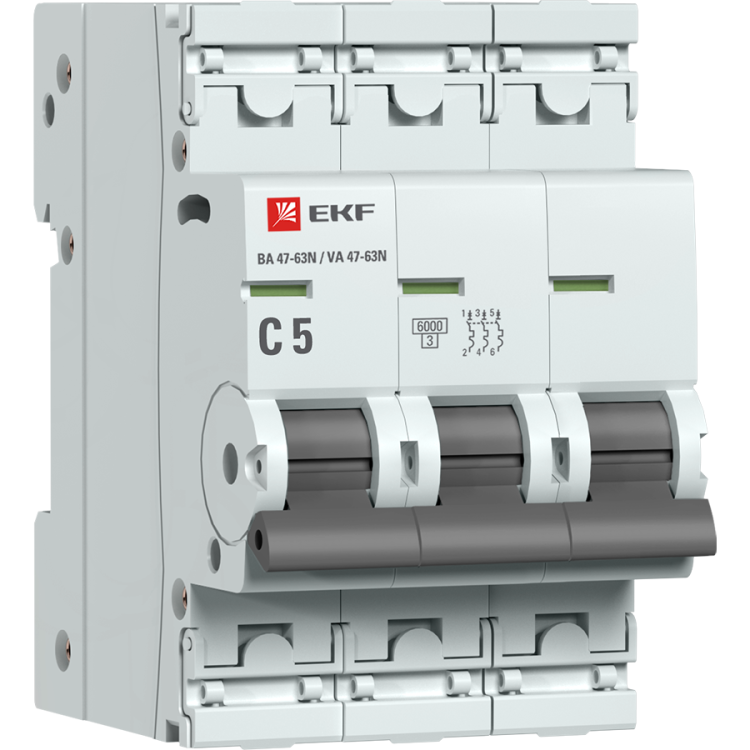

Автоматический выключатель 3P 5А (C) 6кА ВА 47-63N PROxima - M636305C EKF

Автоматический выключатель модульный 3-полюсный 5А (C) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636305c относится к серийной линейке PROxima с повышенной надёжностью конструкции.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный 5А (C) 6кА ВА 47-63N защищает трёхфазные цепи переменного тока с номинальным напряжением до 230 В. Применяется в распределительных щитах для защиты групповых линий: силового оборудования, насосов, вентиляторов, конвейеров, станков и других нагрузок с умеренным пусковым током. Подходит как для бытового, так и для легкопромышленного использования.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все фазы одновременно
• Номинальный ток: 5 А - предельный постоянный ток, который выдерживается без срабатывания
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренными пусковыми токами (электродвигатели, освещение)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В - рабочее напряжение для каждой фазы
• Напряжение изоляции: 660 В - гарантирует безопасную работу при высоких переходных напряжениях
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Род тока: AC - работает только с переменным током частотой 50 Гц
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого диапазона
• Модульная ширина: 3 М - занимает три модуля на DIN-рейке (54 мм)
• Глубина монтажа: 50 мм - требует минимум 50 мм свободного пространства внутри щита
• Рабочая температура: -25…+50 C - допустимый диапазон для установки в помещениях
• Степень защиты IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - предназначено для нормальных условий без проводящей пыли и влаги
• Гарантия: 84 месяца - длительный срок службы благодаря улучшенной сборке

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный 5А (C) 6кА ВА 47-63N монтируется на стандартную DIN-рейку типа TS35. Установка осуществляется путём зацепления за верхнюю часть рейки и последующего поворота вниз. Клеммы выполнены в виде двухпозиционного зажима: можно вставлять провод с торца или сверху - это ускоряет монтаж. Для надёжного соединения затягивайте винты моментом 0,6–0,8 Нм. Не используйте многожильные провода без наконечников - они могут деформироваться. Пластиковая крышка над клеммами защищает от случайного прикосновения и позволяет опломбировать устройство.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует требованиям ГОСТ IEC 60898-1, что подтверждает соответствие европейским и российским нормам для бытовых и аналогичных применений. Цветовой индикатор на лицевой панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании. Устройство не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от внешних факторов.

Преимущества

• Усиленный корпус с дополнительными заклёпками - повышена механическая прочность
• Пластиковые крышки на клеммах - исключают несанкционированный доступ и позволяют пломбировать
• Цветной индикатор состояния контакта - наглядно показывает, включен или отключен выключатель
• Удобная рукоятка - легко управлять даже в перчатках
• Поддержка широкого диапазона сечений проводов (1–25 мм2) - универсальность для различных типов кабелей
• Долгая гарантия (7 лет) - указывает на качество материалов и сборки

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц
• Запрещена установка вне помещений или в сырых местах - степень защиты IP20 не защищает от воды и пыли
• Не подходит для мощных двигателей с высоким пусковым током (например, крупные компрессоры) - характеристика C имеет ограниченный запас по току
• Не рекомендуется использовать в системах с частыми включениями/выключениями более 10 раз в день - это сокращает механический ресурс
• Требуется минимальная глубина щита 50 мм - не подходит для узких шкафов

Примеры использования

• Защита трёхфазного станка с двигателем 1,5 кВт в мастерской
• Отключение группы розеток в производственном цеху
• Щитовое оборудование в административном здании для питания кондиционеров
• Линии освещения с люминесцентными светильниками и ЭПРА
• Электрощиты на объектах с низкой плотностью нагрузки, где требуется надёжная защита от КЗ

Практические советы

• Выбирая автомат, проверьте, чтобы номинальный ток нагрузки был не выше 80% от номинала выключателя (для 5 А - максимум 4 А постоянной нагрузки)
• Используйте наконечники на многожильных проводах - это предотвратит окисление и плохой контакт
• При монтаже в щите соблюдайте интервал между аппаратами - не менее 10 мм для теплоотвода
• Проверяйте состояние индикатора после каждого отключения - он показывает реальный режим, а не положение рукоятки
• Для опломбировки используйте специальные бирки через отверстия в крышке - это соответствует правилам энергонадзора
• Если нужна защита от перенапряжений - параллельно установите УЗИП, поскольку этот автомат не выполняет эту функцию
