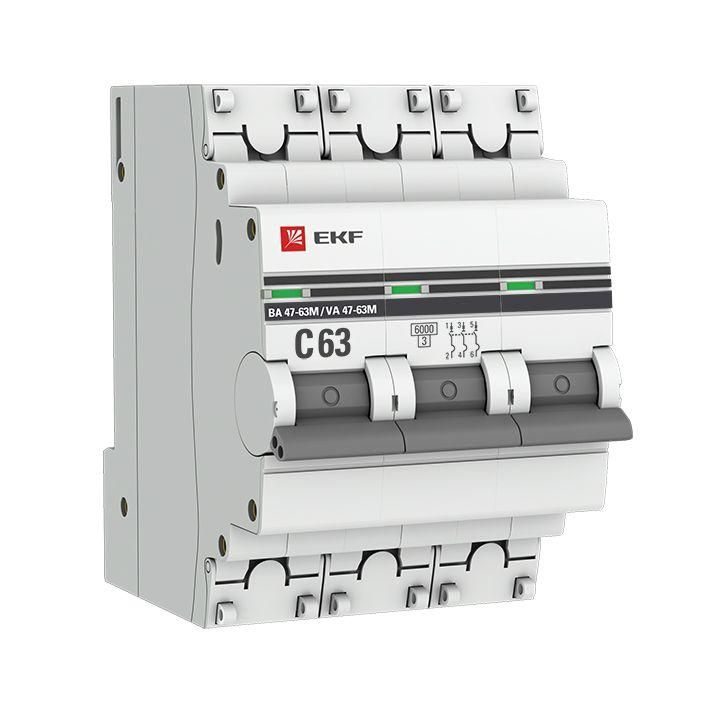

Автоматический выключатель 3P 63А (C) 6кА ВА 47-63M c электромагнитным расцепителем EKF PROxima - mcb4763m-6-3-63C-pro

Автоматический выключатель ВА 47-63M от EKF PROxima — трёхполюсный коммутационный аппарат с электромагнитным расцепителем, предназначенный для защиты цепей от сверхтоков при коротком замыкании. Подходит для монтажа на DIN-рейку в щитах промышленного и коммерческого оборудования, где требуется высокая надёжность и защита от аварийных режимов.

Назначение и область применения

Автоматический выключатель ВА 47-63M используется для защиты электрических цепей переменного тока от повреждений, вызванных короткими замыканиями. Он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки — только на резкий скачок тока. Применяется там, где защита от КЗ необходима, а контроль за перегрузками реализуется другими средствами: например, через контакторы, термореле или автоматические выключатели другого типа в цепях питания.

Подходит для защиты силовых цепей: станков, насосов, вентиляционных систем, конвейеров, освещения промышленных помещений, распределительных щитов. Часто применяется в паре с тепловыми расцепителями в многоступенчатых схемах защиты.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 400 В AC — рабочее напряжение сети; допускается до 660 В изоляции — безопасный предел для изолирующих материалов;
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (электродвигатели, люминесцентные светильники);
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира;
• Степень защиты IP20 — защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не защищён от пыли и воды;
• Поперечное сечение провода: 1–25 мм² — позволяет подключать медные и алюминиевые жилы;
• Количество модулей: 3 — занимает 3 стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 41 мм — требует достаточного места внутри шкафа;
• Рабочая температура: от –25°C до +50°C — подходит для неотапливаемых помещений и холодных цехов;
• Класс токоограничения: 3 — быстродействующий тип, снижающий энергию КЗ;
• Категория перенапряжения: III — предназначен для установки в распределительных устройствах, где возможны переходные процессы;
• Гарантия: 84 месяца — один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Выключатель ВА 47-63M монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит легко благодаря специальной защёлке — достаточно зафиксировать верхнюю часть, затем нажать до щелчка. Наличие коммутируемого нейтраля позволяет отключать нулевой провод вместе с фазами — важно для некоторых схем безопасности.

Зажимы рассчитаны на медные и алюминиевые провода сечением от 1 до 25 мм². Для алюминия рекомендуется использовать контактную смазку и соблюдать момент затяжки — не более 1,5 Н·м, чтобы не повредить металл.

Устройство совместимо с любыми щитами, поддерживающими DIN-рейку. Может использоваться в составе сборок EKF PROxima и других брендов, если соблюдены габариты и требования к току/напряжению.

Безопасность и стандарты

Автоматический выключатель ВА 47-63M соответствует ГОСТ Р 50345-2010, что гарантирует соответствие российским нормам безопасности. Класс токоограничения 3 и категория перенапряжения III обеспечивают надёжную работу даже при импульсных перенапряжениях до 4 кВ. Цветовой индикатор на передней панели показывает состояние: «ON» — включен, «OFF» — отключен, «TRIPPED» — сработал.

Пластиковая крышка над зажимами предотвращает случайное прикосновение к проводам и позволяет опломбировать устройство — это необходимо для объектов с ограниченным доступом (например, ЖКХ, муниципальные учреждения).

Преимущества

• Усиленный корпус с дополнительными заклёпками — снижает риск деформации при многократных срабатываниях;
• Удобная ручка управления — обеспечивает чёткую визуальную и тактильную обратную связь;
• Цветовой индикатор состояния — позволяет быстро определить причину отключения без тестера;
• Защита зажимов крышкой — повышает безопасность при обслуживании и исключает несанкционированное вмешательство;
• Длинная гарантия (7 лет) — указывает на высокую долговечность конструкции;
• Поддержка алюминиевых проводов — экономически выгодно при использовании старых проводок.

Ограничения применения

Не предназначен для защиты от перегрузок — отсутствует тепловой расцепитель. Если в цепи есть оборудование с высокими пусковыми токами (например, мощные двигатели), необходимо применять дополнительную защиту (тепловые реле, МКФ, другие автоматы с характеристикой D).

IP20 не обеспечивает защиту от пыли и влаги — нельзя устанавливать в сырых помещениях, на улице или в местах с повышенной запылённостью без дополнительного кожуха.

Не подходит для цепей постоянного тока — работает только с переменным током 50/60 Гц.

Примеры использования

• Щитовая на производстве: защита трёхфазного станка с двигателем 45 кВт;
• Распределительный щит торгового центра: отключение фаз при КЗ в системе освещения;
• Линия питания конвейера: совместно с тепловым реле для комплексной защиты;
• Энергообъект: входной автомат в щите, где перегрузки контролируются выше по иерархии.

Практические советы

• Выбирая ВА 47-63M, проверьте, что ваша сеть не испытывает регулярных перегрузок — этот автомат не спасёт от них;
• При подключении алюминиевых проводов используйте переходные наконечники и не перетягивайте зажимы — алюминий мягче меди;
• Для опломбировки после монтажа используйте специальные пломбы, подходящие по размеру крышек — они продаются отдельно;
• Убедитесь, что глубина шкафа минимум 50 мм — с учётом проводов и кабельных каналов;
• Избегайте установки рядом с источниками тепла — температурный диапазон –25…+50°С не предусматривает нагрева от соседних элементов.
