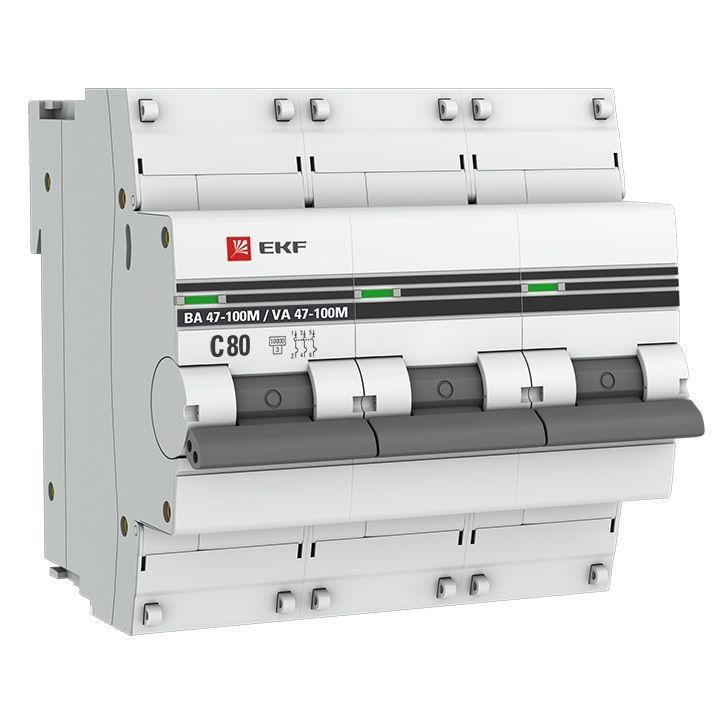

Автоматический выключатель 3P 80А (C) 10kA ВА 47-100M с электромагнитным расцепителем EKF PROxima - mcb47100m-3-80C-pro

Автоматический выключатель ВА 47-100M от EKF - трёхполюсный коммутационный аппарат с электромагнитным расцепителем на 80 А и отключающей способностью 10 кА. Предназначен для защиты цепей от коротких замыканий в условиях повышенной нагрузки, особенно там, где требуется быстрое отключение без задержки. Артикул mcb47100m-3-80c-pro используется в промышленных системах управления, силовых щитах и на оборудовании с высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель ВА 47-100M предназначен исключительно для защиты от короткого замыкания. Он не имеет теплового расцепителя, поэтому не реагирует на длительные перегрузки. Это делает его подходящим для использования совместно с другими устройствами защиты - например, с термореле или контакторами, которые обеспечивают защиту от перегрева.

Подходит для установки в распределительных щитах промышленного оборудования: насосы, компрессоры, конвейеры, сварочные аппараты, системы вентиляции. Часто применяется в качестве главного автомата на входе в группу мощных потребителей, когда основная защита от перегрузок уже реализована на уровне контроллеров или мотор-защитных устройств.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может безопасно проводить без повреждений.
• Номинальное напряжение: 400 В переменного тока (AC); допустимо до 660 В изоляции - позволяет использовать в сетях с более высокой рабочей нагрузкой.
• Отключающая способность: 10 кА - способность надёжно прервать ток короткого замыкания величиной до 10 тысяч ампер.
• Характеристика срабатывания: C - чувствительность к токам в диапазоне 5–10 крат от номинала; идеально для нагрузок с высокими пусковыми токами (например, двигатели).
• Количество полюсов: 3 - управление всеми фазами одновременно, нейтраль коммутируется дополнительно.
• Поперечное сечение провода: 1–35 мм2 - можно подключать как медные, так и алюминиевые жилы.
• Ширина модулей: 3 модуля - занимает 54 мм места на DIN-рейке.
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри шита.
• Степень защиты IP20: предохраняет от случайного прикосновения к токоведущим частям, но не защищена от пыли и воды - предназначена только для внутренней установки в закрытых щитках.
• Рабочий диапазон температур: от –10 C до +50 C - не рекомендован для холодных помещений без отопления или нагретых мест рядом с источниками тепла.
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, характерные для грозовых разрядов или коммутаций.
• Класс токоограничения: 3 - снижает энергию КЗ за счёт быстрого отключения (менее 10 мс).
• Частота: 50/60 Гц - работает в любых стандартах сети.

Совместимость и монтаж

Выключатель ВА 47-100M устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется двухпозиционная защелка - достаточно плотно придавить устройство к рейке до характерного щелчка. Установка возможна вертикально или горизонтально.

Подключение проводов осуществляется через винтовые зажимы с крышками - после затяжки крышка закрывается и может быть запломбирована. Это важно для объектов с ограниченным доступом или требованиями энергонадзора.

Устройство совместимо с медными и алюминиевыми проводниками. Перед подключением алюминия необходимо применять специальные переходники или смазку против оксидации.

Безопасность и стандарты

Автоматический выключатель ВА 47-100M соответствует ГОСТ IEC 60898-1 - международному стандарту для квартирных и аналогичных распределительных устройств. Несмотря на то, что он проектировался для промышленного применения, сертификация гарантирует соответствие базовым требованиям безопасности.

Категория перенапряжения III указывает на возможность работы в распределительных устройствах второго уровня (между первичным вводом и потребителем).

Преимущества

• Электромагнитный расцепитель без теплового элемента: обеспечивает мгновенное отключение при КЗ - важное преимущество для защиты дорогостоящего оборудования.
• Защитные крышки на зажимах: позволяют пломбировать устройство, исключая несанкционированное вмешательство.
• Усиленный корпус: дополнительные заклёпки препятствуют деформации и расслоению корпуса даже при многократных срабатываниях.
• Функциональная совместимость: легко сочетается с контактными устройствами, реле и другим оборудованием серии PROxima.
• Долгий срок службы: гарантия 84 месяца - один из самых длинных среди аналогичных решений на рынке.

Ограничения применения

• Не защищает от перегрузок: поскольку отсутствует тепловой расцепитель, нельзя использовать этот автомат как единственный защитный элемент в цепи с регулярными перегрузками - необходим внешний контроль.
• Только для AC: не постоянный ток (DC).
• IP20 - недоступен для открытых площадок: не подходит для установки вне герметичных шкафов, в сырых помещениях или на улице.
• Требуется точный подбор по току: при использовании в паре с двигателем следует проверить пусковой ток - если он выше 10×80 = 800 А, возможны ложные срабатывания.
• Не подходит для домашних щитов: избыточен для обычных квартирных нужд, где нужны автоматы с тепловой защитой.

Примеры использования

• Главный автомат перед группой станков на заводе, где каждое оборудование защищено своим термореле.
• Щит питания крупного конвейера с несколькими двигателями - здесь КЗ опаснее, чем перегрузка.
• Распределительный щит на складе с мощными LED-освещением и HVAC-системами, где есть отдельные устройства защиты от перегрева.
• Объекты с жесткими требованиями к целостности цепи: медицинские учреждения, серверные комнаты, где аварийное отключение по перегрузке менее критично, чем немедленное прекращение КЗ.

Практические советы

• Выбирая автомат ВА 47-100M, всегда проверьте наличие тепловой защиты на других этапах цепи - иначе система будет небезопасна.
• При подключении алюминиевых проводов используйте антиоксидантную пасту и соблюдайте момент затяжки - не переусердствуйте, чтобы не повредить зажим.
• Проверяйте глубину монтажа (45 мм): некоторые шкафы имеют малую внутреннюю вместимость - убедитесь, что другие устройства не будут мешать.
• Лишние полюса? Автомат также выпускается в 1P, 2P и 4P вариантах - выбирайте именно тот, который соответствует вашей схеме.
• Пломба на крышке - обязательна для объектов с нормативным контролем. После монтажа сразу её установите.
