Автоматический выключатель DPX3 160 - термомагнитный расцепитель 16 кА 400 В~ 3П 80 А | 420004 Legrand

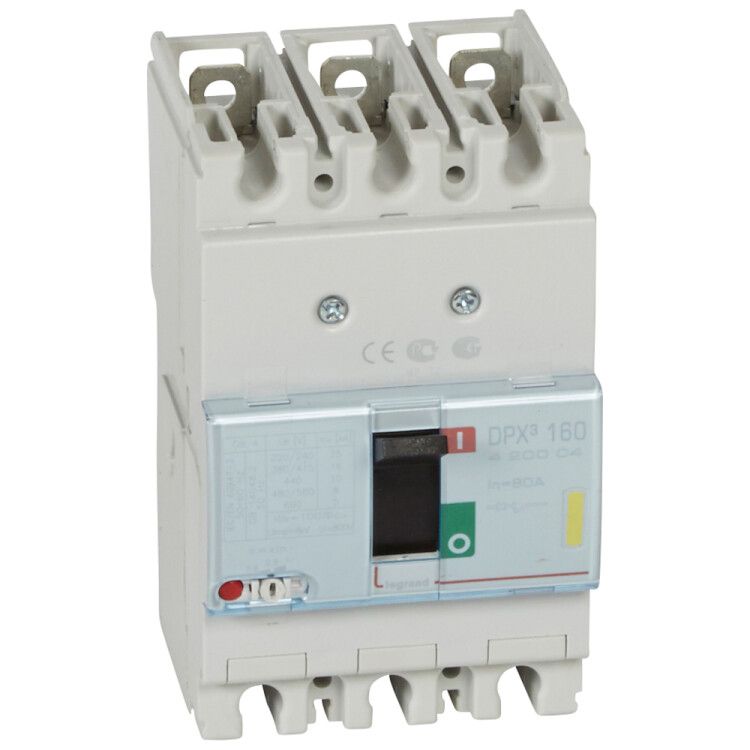

Автоматический выключатель DPX3-160 от Legrand - надёжное устройство для защиты трёхфазных цепей с номинальным током 80 А и отключающей способностью 16 кА. Он предназначен для промышленного оборудования, где важна устойчивость к перегрузкам и коротким замыканиям. Устройство совмещает функции коммутации и защиты, легко монтируется на DIN-рейку и поддерживает управление через моторный привод.

Назначение и область применения

Автоматический выключатель DPX3-160 используется для защиты электрических цепей переменного тока в промышленных системах. Он обеспечивает безопасную коммутацию нагрузки, предотвращает повреждение оборудования при перегрузках и коротких замыканиях. Подходит для питания станков, конвейеров, насосов, систем вентиляции и других мощных потребителей в условиях высокой электрической нагрузки.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток)
• Номинальный ток: 80 А
• Количество полюсов: 3
• Номинальная отключающая способность: 16 кА
• Тип расцепителя: тепловой и электромагнитный
• Диапазон настройки защиты от перегрузки: 64–80 А
• Диапазон срабатывания при КЗ: 800 А (без задержки)
• Максимальное сечение кабеля: 50 мм2
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Климатическое исполнение: УХЛ4 (работает при температурах от -5 до +70 C)
• Тип подключения: винтовые зажимы
• Способ монтажа: на DIN-рейку
• Привод: ручной, с возможностью установки моторного привода
• Указатель расцепления: есть
• Защита по минимальному напряжению: да
• Индикатор отключения: можно установить дополнительно
• Норматив: соответствует МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель DPX3-160 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - допускается зачистка жил кабеля до 50 мм2. Устройство имеет стационарную конструкцию, что исключает возможность перемещения после установки. Моторный привод позволяет удалённо управлять выключателем - удобно для автоматизированных систем. Обязательно соблюдайте момент затяжки винтов согласно руководству производителя, чтобы избежать нагрева и окисления контактов.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует точность срабатывания расцепителей и долговечность в условиях повышенных нагрузок. Защита от перегрузки и короткого замыкания реализована двумя независимыми механизмами: тепловым (реагирует на длительную перегрузку) и электромагнитным (мгновенно отключает при КЗ). Индикация состояния и наличие указателя расцепления позволяют оперативно определить причину отключения. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без дополнительной оболочки.

Преимущества

• Двухступенчатая защита - сочетание теплового и магнитного расцепителей повышает надёжность
• Широкий диапазон настройки перегрузки (64–80 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Встроенные возможности для моторного привода и индикатора отключения упрощают интеграцию в системы автоматизации
• Указатель положения и фиксация расцепления снижают риск ошибок при обслуживании
• Совместимость с DIN-рейкой и универсальные винтовые зажимы обеспечивают гибкость монтажа

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP30 не защищает от брызг и пара
• Нельзя использовать в цепях постоянного тока - только для переменного тока 50/60 Гц
• Максимальный ток КЗ - 16 кА; при более высоких значениях требуется другой тип аппарата
• Не рекомендуется для частых ручных включений/выключений - рассчитан на основную защиту, а не на штатную коммутацию
• Требуется проверка момента затяжки винтов при первичной установке и периодической диагностике

Примеры использования

• Щитовая автоматики на заводе - защита трёхфазных двигателей насосов и компрессоров
• Распределительный щит производственного участка - отключение при перегрузке конвейерной линии
• Системы HVAC - контроль тока в вентиляторах и теплообменниках
• Объекты с моторными приводами - дистанционное управление выключателем DPX3-160 через PLC

Практические советы

• Выбирая DPX3-160, убедитесь, что расчетный ток нагрузки не превышает 80 А, а ток КЗ в точке установки не выше 16 кА
• Настройте порог перегрузки в пределах 64–80 А - лучше всего брать значение чуть ниже максимального тока оборудования
• При использовании моторного привода проверьте совместимость с вашей системой управления - он требует внешнего источника питания
• После монтажа проведите тестовое срабатывание: имитируйте перегрузку (например, увеличьте ток до 85 А) и убедитесь, что тепловой расцепитель сработает через несколько минут
• Регулярно осматривайте контакты на следы нагара - особенно важно при работе с большими токами и частыми включениями
• Для условий с пылью или химическими выбросами используйте дополнительный кожух - сам по себе DPX3-160 не защищён от загрязнений
