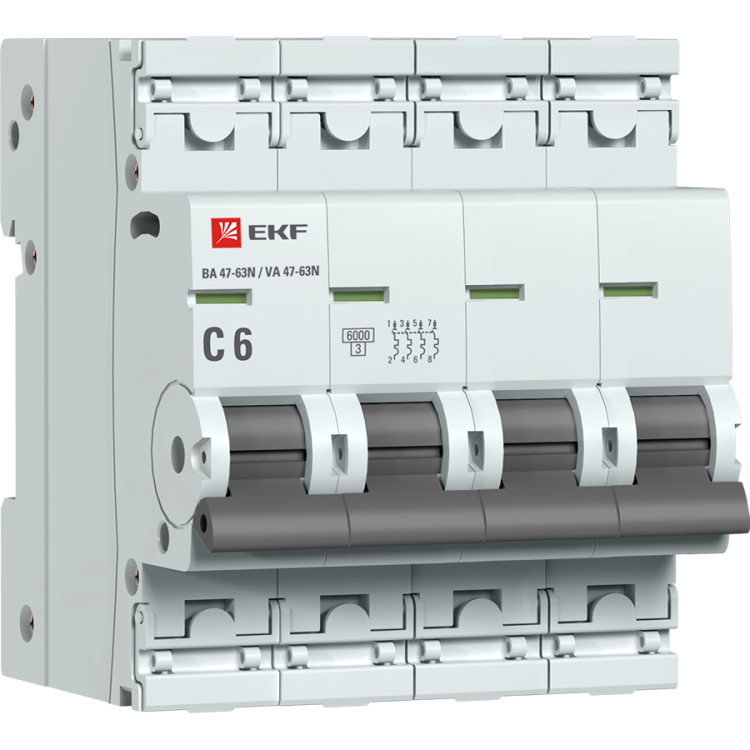

Автоматический выключатель 4P 6А (C) 6кА ВА 47-63N PROxima - M636406C EKF

Автоматический выключатель ВА 47-63N PROxima - четырёхполюсный коммутационный аппарат с номинальным током 6 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Бренд EKF и артикул m636406c указывают на серию PROxima, которая сочетает проверенную надёжность с улучшенной конструкцией.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima используется для защиты групповых и распределительных цепей переменного тока в жилых, офисных и промышленных объектах. Подходит для установки в щитках, где требуется одновременная коммутация всех фаз и нулевого провода. Применяется в системах освещения, силовых цепях оборудования, конвейерах, насосах и других устройствах с трёхфазным питанием и нулевым проводом.

Технические характеристики

• Номинальный ток: 6 А - допустимый постоянный ток без срабатывания
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Номинальное напряжение: 230 В (рабочее), 660 В (изоляционное) - рассчитан на бытовые и промышленные сети
• Тип тока: переменный (AC), частота 50 Гц
• Сечение проводника: 1–25 мм2 - совместим с большинством медных проводов
• Модульная ширина: 4 модуля - занимает 72 мм по стандарту DIN
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Рабочий температурный диапазон: –25…+50 C - подходит для установки в неотапливаемых помещениях
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Глубина монтажа: 50 мм - требует минимального свободного пространства за DIN-рейкой
• Гарантия: 84 месяца - один из самых длинных сроков в классе

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Установка осуществляется путём зацепления за верхнюю часть рейки и последующего поворота вниз. Для фиксации используются два винта на задней части корпуса. Клеммы выполнены в виде двухпозиционного зажима - можно вставлять провод как сбоку, так и сверху, что ускоряет работу. Пластиковая крышка над клеммами позволяет запечатывать устройство пломбой, что важно для контролируемых объектов. Максимальное сечение провода - 25 мм2; для более толстых кабелей потребуется переходник или другой тип аппарата.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует требованиям ГОСТ IEC 60898-1, что гарантирует соответствие международным нормам безопасности для домашних и аналогичных сетей. Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании. Усиленный корпус с дополнительными заклёпками повышает механическую прочность и долговечность.

Преимущества

• Удобная рукоятка с чётким ходом - легко включить/выключить даже в перчатках
• Цветовой индикатор состояния контактов - наглядно показывает, работает ли аппарат
• Закрываемые клеммы с возможностью пломбировки - предотвращают несанкционированное вмешательство
• Увеличенная жёсткость корпуса - меньше деформаций при длительной эксплуатации
• Длинная гарантия (7 лет) - подтверждает высокое качество сборки

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или на улице - степень защиты IP20 не обеспечивает герметичность
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели) - характеристика C имеет ограниченную перегрузочную способность
• Не поддерживает подключение проводов больше 25 мм2 - для больших сечений нужен выключатель другого типа
• Только для переменного тока - нельзя использовать в цепях постоянного тока

Примеры использования

• Защита трёхфазного электрокотла с нулевым проводом в коттедже
• Щиток управления конвейерной линии на заводе
• Распределительный щит многоквартирного дома с групповым отключением всех фаз
• Подключение системы вентиляции с двигателем и нейтралью

Практические советы

• При выборе автомата убедитесь, что суммарная мощность подключённых устройств не превышает 1,4 кВт при 230 В (P = U × I = 230 × 6)
• Используйте провода сечением 2,5–4 мм2 для бытовых цепей - этого достаточно для 6 А
• Проверьте глубину щита: минимум 50 мм необходимо для комфортного монтажа и дальнейшего обслуживания
• Если требуется защита от утечек тока - параллельно установите УЗО, поскольку этот автомат не обладает функцией дифференциальной защиты
• При использовании в холодном помещении (ниже 0 C) убедитесь, что аппарат был установлен при комнатной температуре - это влияет на точность срабатывания
