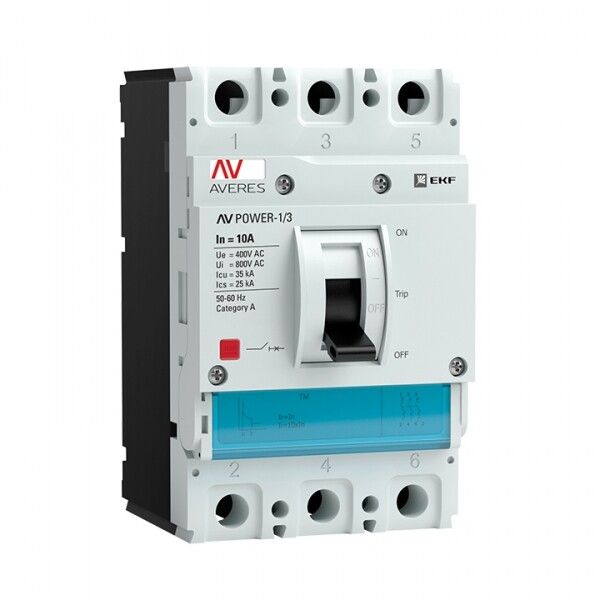

Автоматический выключатель AV POWER-1/3 10А 35кА TR от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий, особенно в промышленных системах с трехфазным питанием. Этот аппарат сочетает надежную механическую прочность, точную защиту и совместимость с типичными промышленными нагрузками, такими как двигатели и распределительные щиты.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 10А 35кА TR используется для защиты трехфазных электрических цепей с рабочим напряжением до 400 В переменного тока. Он обеспечивает безопасность оборудования в условиях промышленного производства - например, на участках с электродвигателями, конвейерами, насосами и другим оборудованием, требующим защиты от перегрузок и КЗ. Также применяется в распределительных щитах для группового учета и отключения потребителей.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Количество полюсов: 3
• Номинальный ток: 10 А
• Отключающая способность: 35 кА - способен безопасно прервать аварийный ток высокой мощности
• Тип расцепителя: комбинированный - электромагнитный (для КЗ) и тепловой (для перегрузки)
• Диапазон настройки защиты от перегрузки: фиксировано 10 А - не регулируется
• Диапазон регулировки защиты от КЗ: 100 А - срабатывает при токе выше этого значения
• Степень защиты: IP30 - защищён от доступа пальцев и твердых предметов, но не от воды
• Тип подключения: болтовое - клеммы для проводов сечением до 70 мм2
• Способ монтажа: на монтажную плату (din-рейку не предусмотрена)
• Индикатор отключения: есть - визуальное определение состояния (включен / отключен)
• Указатель расцепления: есть - показывает причину отключения (тепло или магнит)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, умеренно влажный климат
• Гарантийный срок: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 10А 35кА TR монтируется исключительно на монтажную плату - не поддерживает установку на DIN-рейку. Для подключения используются болтовые зажимы, рассчитанные на кабель сечением до 70 мм2. Подключение должно выполняться с соблюдением момента затяжки, указанного в руководстве производителя. Модуль расцепителя унифицирован - можно заменить на другой из серии AV-POWER, если требуется изменение параметров защиты, однако в данной модели номинальный ток фиксирован на 10 А и не подлежит настройке.

Безопасность и стандарты

Автоматический выключатель AV POWER-1/3 10А 35кА TR соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности, надежности и тестирования. Индикация положения и указатель причины отключения повышают безопасность обслуживания - оператор сразу видит, почему произошло отключение. Наличие моторного привода и комплектной защиты делает устройство подходящим для автоматизации, хотя сам привод в этой модели не реализован - он предусмотрен в других вариантах серии.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для промышленных объектов с большими токами КЗ
• Фиксированный номинал 10 А - идеален для защиты маломощных двигателей и осветительных цепей
• Чёткая индикация состояния и причины отключения снижает время диагностики
• Унифицированная конструкция расцепителя - позволяет менять модули в будущем без замены всего аппарата
• Длительная гарантия (10 лет) - свидетельство долговечности и качества сборки

Ограничения применения

• Не подходит для установки на DIN-рейку - требует специальной монтажной платы
• Номинальный ток не регулируется - нельзя использовать для нагрузок выше 10 А
• Защита от КЗ фиксирована на 100 А - не подстраивается под другие уровни
• Степень защиты IP30 - не допускает использование во влажных средах, на улице или в помещениях с риском брызг
• Не имеет переключающих контактов - не может использоваться как коммутирующее устройство

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 4–5 кВт в цеху
• Отключение группы светильников или розеток в промышленном помещении
• Щитовая защита вентиляционных установок или насосных станций
• Вторичная защита в составе комплексной системы автоматики

Практические советы

• При монтаже проверьте сечение кабеля - не используйте провода более 70 мм2, чтобы избежать перегрева клемм
• Убедитесь, что место установки сухое и не подвержено воздействию влаги - IP30 не защищает от воды
• Если нужна гибкость настройки тока - выбирайте другие модели серии AV-POWER с регулируемыми расцепителями
• Для автоматических систем учтите, что этот аппарат не имеет встроенного моторного привода - для дистанционного управления нужны внешние решения
• При замене расцепителя всегда отключайте питание и следуйте инструкции EKF - даже небольшая ошибка может привести к отказу защиты
