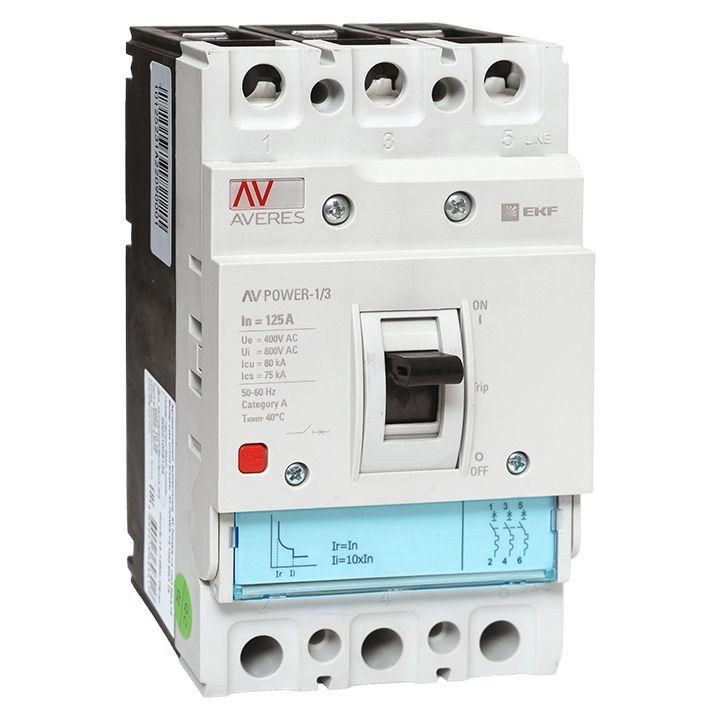

Автоматический выключатель AV POWER-1/3 125А 80kA TR AVERES | mccb-13-125H-TR-av EKF

Автоматический выключатель 125А 80кА TR AVERES EKF - это трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах промышленного оборудования, особенно там, где требуется надёжная отключающая способность до 80 кА. Бренд EKF и артикул mccb-13-125h-tr-av указывают на серию Averes, которая обеспечивает стандартизированную конструкцию для удобного обслуживания.

Назначение и область применения

Автоматический выключатель 125А 80кА TR AVERES EKF защищает силовые цепи переменного тока с напряжением до 690 В. Он рассчитан на работу в условиях высоких токов короткого замыкания - до 80 кА, что делает его подходящим для промышленных объектов с мощными источниками питания. Применяется в распределительных щитах заводов, на конвейерах, насосных станциях, в системах управления технологическим оборудованием.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальная отключающая способность: 80 кА - способность безопасно прервать аварийный ток короткого замыкания такой величины.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ.
• Номинальное напряжение: 400–690 В - работает в сетях с таким уровнем напряжения, включая промышленные 400 В и 690 В.
• Диапазон настройки защиты от перегрузки: 125 А - фиксированный порог, не поддаётся регулировке.
• Диапазон срабатывания при КЗ: 1250 А - магнитный расцепитель сработает при токе, превышающем номинал в 10 раз.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов размером более 2,5 мм; не защищён от воды.
• Моторный привод: да - возможность подключения внешнего электропривода для удалённого включения/выключения.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую плату через крепёжные отверстия.
• Подключение: болтовое - провода зажимаются гайками, требует точного момента затяжки.
• Индикация: есть указатель расцепления - визуально показывает, что выключатель отключился из-за аварии.
• Привод: ручной рычажковый - управление осуществляется механическим рычагом.

Совместимость и монтаж

Автоматический выключатель 125А 80кА TR AVERES EKF имеет унифицированную базу, совместимую с другими расцепителями серии Averes - можно заменить термомагнитный расцепитель на электронный или с защитой от утечек, сохранив корпус и крепление. Монтаж выполняется на монтажной плате или DIN-рейке. Для подключения используйте медные провода сечением, соответствующим 125 А (обычно 35–50 мм2). Обязательно соблюдайте момент затяжки болтов - указан в документации производителя. Отсутствие вспомогательных контактов означает, что нельзя подключить сигнализацию состояния без дополнительных модулей.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Наличие индикатора расцепления повышает безопасность при обслуживании - оператор видит причину отключения. IP30 не допускает использование в сырых или пыльных средах без дополнительной защиты в шкафу. Не применяйте в местах с риском попадания брызг или осадков.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сложных промышленных сетей с большими токами КЗ.
• Фиксированный номинал 125 А - исключает случайную настройку, снижает риск ошибок при эксплуатации.
• Поддержка замены расцепителей - позволяет модернизировать защиту без замены всего аппарата.
• Наличие моторного привода - даёт возможность автоматизации управления в составе системы АСУ ТП.
• Чёткий рычажковый привод - удобен для ручного управления даже в перчатках.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды - IP30 недостаточен.
• Отсутствие вспомогательных контактов - невозможно получить сигнал “вкл/выкл” без внешних модулей.
• Фиксированная настройка защиты - нельзя изменить порог перегрузки, что ограничивает гибкость в некоторых сценариях.
• Требуется точный момент затяжки болтов - некорректное подключение может вызвать нагрев и выход из строя.
• Не рекомендован для бытовых или маломощных объектов - избыточная мощность и цена.

Примеры использования

• Защита главного входа в промышленный щит 400 В с питанием от трансформатора 630 кВА.
• Коммутирование двигателя 75 кВт на конвейере с частотным преобразователем.
• Распределение энергии между несколькими станками в сборочном цехе.
• Система управления насосной станцией с высоким пусковым током.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и нагрузки - 125 А требует минимум 35 мм2 меди.
• При использовании моторного привода убедитесь, что он совместим с типом привода этого выключателя - не все модели подходят.
• Если нужна сигнализация состояния - добавьте вспомогательный контактный модуль от EKF серии Averes.
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на чувствительность терморасцепителя.
• При замене расцепителя всегда отключайте питание и используйте оригинальные комплектующие - несовместимые детали нарушают гарантию и безопасность.
