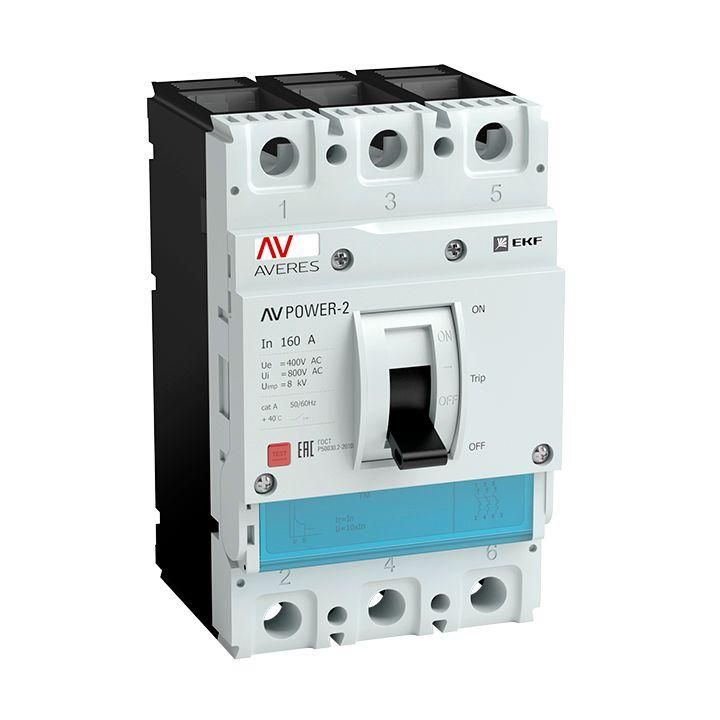

Автоматический выключатель AV POWER-2/3 125А 80kA TR AVERES | mccb-23-125H-TR-av EKF

Автоматический выключатель 125А 80кА TR AVERES EKF - это трёхполюсное коммутационное устройство с термомагнитным расцепителем, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах промышленного оборудования, особенно там, где требуется надёжная отключающая способность до 80 кА. Артикул mccb-23-125h-tr-av соответствует серии Averes от EKF.

Назначение и область применения

Автоматический выключатель 125А 80кА TR AVERES EKF защищает силовые цепи переменного тока с напряжением до 690 В. Он рассчитан на работу в условиях высоких токов короткого замыкания - до 80 кА, что делает его подходящим для промышленных объектов с мощными нагрузками. Применяется в распределительных щитах на заводах, в системах конвейеров, насосных станциях, компрессорах и других оборудовании с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Количество полюсов: 3 - защищает три фазы одновременно.
• Номинальная отключающая способность: 80 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ.
• Номинальное напряжение: 400–690 В - работает в сетях среднего и высокого напряжения, включая промышленные 400/690 В.
• Диапазон настройки защиты от перегрузки: 125 А - фиксированная настройка, не регулируемая.
• Диапазон срабатывания при КЗ: 1250 А - магнитный расцепитель сработает при токе, превышающем номинал в 10 раз.
• Степень защиты IP30 - защита от доступа пальцев и твёрдых предметов размером более 2,5 мм; не защищён от воды.
• Моторный привод: да - возможность подключения внешнего электропривода для удалённого включения/выключения.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку через специальный крепёжный механизм.
• Подключение: болтовое - силовые кабели закрепляются винтами на клеммах.
• Указатель расцепления: да - визуально показывает, что выключатель отключился из-за аварии.
• Привод: ручной, рычажковый - управление осуществляется механическим рычагом.

Совместимость и монтаж

Автоматический выключатель 125А 80кА TR AVERES EKF совместим с DIN-рейками стандарта EN 60715. Монтаж выполняется на монтажной плате, которая крепится к шасси или стенде. Болтовые клеммы позволяют подключать медные кабели сечением до 50 мм2. Для работы с моторным приводом необходимо дополнительно установить приводной модуль, совместимый с серийной конструкцией Averes. Обратите внимание: устройство не имеет вспомогательных контактов - для сигнализации состояния потребуется внешнее решение.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-2 для автоматических выключателей. Серия Averes прошла испытания на долговечность, температурную стойкость и ударную прочность. IP30 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для установки во влажных помещениях или на улице.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сложных промышленных сетей с большими потенциальными токами КЗ.
• Фиксированный номинал 125 А - исключает ошибочную настройку, повышает надёжность в критичных системах.
• Встроенный указатель расцепления - ускоряет диагностику после аварийного отключения.
• Готовность к установке моторного привода - позволяет легко модернизировать систему под дистанционное управление.
• Унифицированная конструкция серии Averes - расцепители можно менять без замены всего аппарата.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 400–690 В.
• IP30 не допускает использование в сырых, пыльных или открытых зонах - требует установки внутри закрытого щита.
• Отсутствие вспомогательных контактов - нельзя использовать для передачи сигналов о состоянии в системы автоматизации без дополнительных решений.
• Нельзя изменять порог срабатывания по перегрузке - он жестко задан на 125 А, что снижает гибкость в некоторых проектах.

Примеры использования

• Защита главного входа в промышленный щит питания станков с ЧПУ.
• Коммутирование питающей линии конвейера с частотным преобразователем.
• Распределение энергии в системе воздушного компрессора мощностью 75 кВт.
• Щитовая защита насосной группы в водопроводном узле с высокими пусковыми токами.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - перетяжка повредит клеммы, недотяжка вызовет нагрев.
• Если нужна сигнализация отключения, используйте внешние реле или контактные модули, совместимые с Averes.
• Для дистанционного управления подбирайте моторный привод того же типоразмера - серия Averes имеет унифицированный интерфейс.
• Не устанавливайте этот автомат рядом с источниками тепла - даже при IP30 перегрев снизит срок службы расцепителя.
• При замене расцепителя всегда отключайте питание и используйте оригинальные запчасти EKF - несовместимые модули нарушают гарантию и безопасность.
